УППУ-МОНО-МЭ 3.120 — Переносная поверочная установка

Реестр ГСИ РК

до 22.08.2028 г.

Производитель

МАРС-ЭНЕРГО

Межповерочный интервал

24 мес

Сертификат Реестр ГСИ РК

pdf

Декларация о соответствии (EAC)

jpg

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

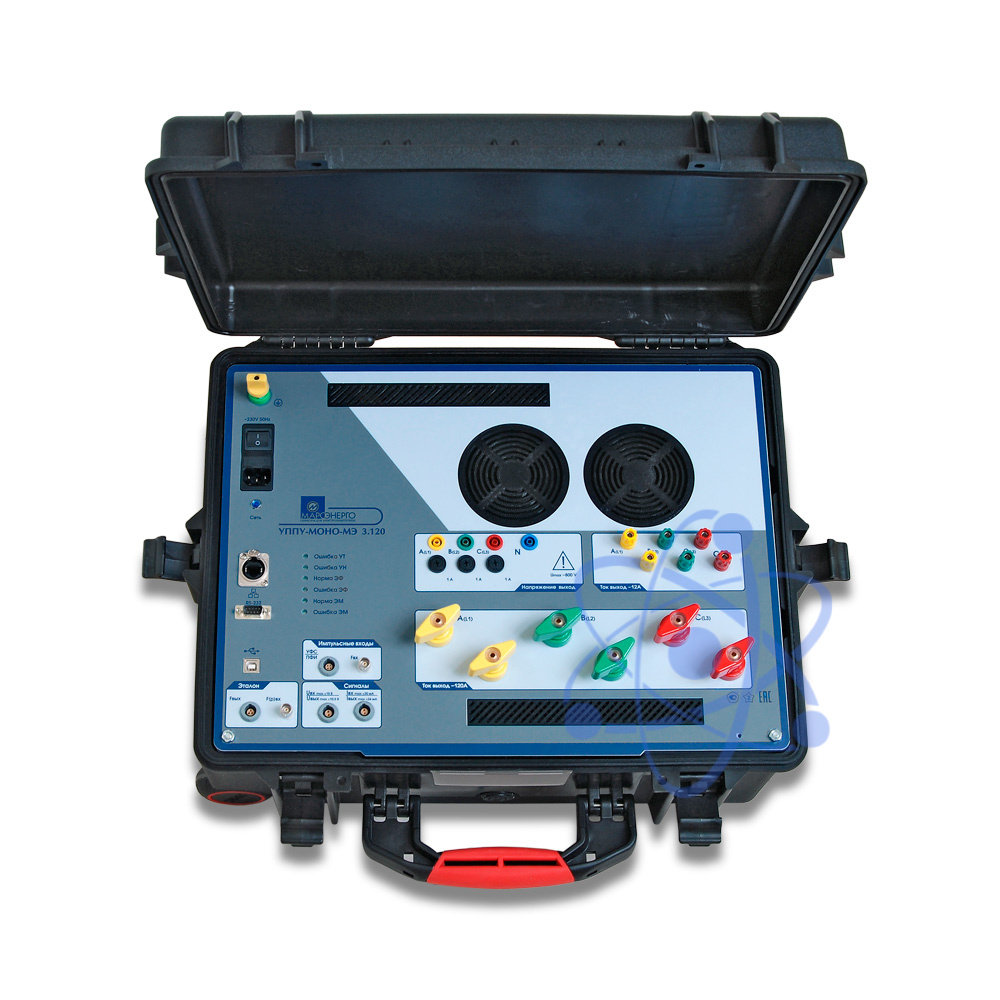

Описание переносной поверочной установки УППУ-МОНО-МЭ-3.120:

Компактная переносная поверочная установка УППУ-МОНО-МЭ-3.120 для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

Класс точности: 0,05.

Варианты исполнения переносной поверочной установки УППУ-МОНО-МЭ-3.120:

УППУ-МОНО-МЭ-3.120- 576-60/30-П — установка переносная в виде моноблока, предназначена для калибровки и поверки на местах счетчиков электроэнергии классом точности 0,2; 0,2S и менее точных.

УППУ-МОНО-МЭ-3.120- 576-60/30-П-К — модель с буквой "-К" также предназначена для калибровки и поверки на местах измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока.

Назначение переносной поверочной установки УППУ-МОНО-МЭ-3.120:

Установка УППУ-МОНО-МЭ 3.120 предназначена для поверки и калибровки:

Рис.1. Схема поверки

Рис.2. Схема поверки

Применение переносной поверочной установки УППУ-МОНО-МЭ-3.120:

УППУ-МОНО-МЭ 3.120 применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Преимущества переносной поверочной установки УППУ-МОНО-МЭ-3.120:

podkluchenie(1).jpg Достаточно подключить три разъема:

1 Ток
2 Напряжение
3 Телеметрия

И запустить управляющую программу «МЭ-Сервис» для автоматического формирования протокола проверки.

Параметры поверяемого счетчика заранее вносятся в базу данных программы.

Технические характеристики переносной поверочной установки УППУ-МОНО-МЭ-3.120:

Параметр	Диапазон	Значение погрешности
Эталонный счетчик
Напряжение Пределы: Uн = 60, 120, 240, 480 В	3...576 В	Относительная ±0,02 % + ∆
Ток Пределы: Iн = = 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5, 10, 25, 50, 100 А	1 мА...120 А	Относительная ±0,02 % + ∆
Источник сигналов
Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (максимум)	3 ... 600 В	0,01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10, 100 А Искажения Мощность на фазу (максимум)	1 мА ... 120 А	0,1 мА	≤1 % 60 ВА
Измеритель-калибратор
Параметр	Диапазон	Значение погрешности
Входное постоянное		Относительная
Напряжение	-15...+15 В 0...15 В	±0,03 %
Ток	-7,5...+7,5 мА 0...30 мА	±0,05 %
Выходное постоянное		Абсолютная
Напряжение	-10,5...+10,5 В	±0,002 В
Ток	-24...+24 мА	±0,05 мА
Импульсный вход/выход
Параметр	Вход	Выход
Уровень	5...15 В	5 В
Частота (максимальная)	36 кГц	18 кГц
Длительность	>14 мкс	10 ± 2 мкс
Постоянная	1 ... 999 999 999 имп./(кВт·ч)	C = 144 · 108/(Iн·Uн) имп./(Вт·ч)
Общие характеристики
Параметр		Значение
Потребляемая мощность по цепи переменного тока		не более 400 ВА
Электропитание от сети переменного тока		195...253 В, 47...63 Гц
Диапазон рабочих температур		+10...+35 °С
Масса		не более 30 кг

Примечание:
∆ — дополнительная погрешность.

Комплект поставки УППУ-МОНО-МЭ-3.120

№	Наименование	УППУ-МОНО-МЭ-3.120-576-60/30-П	УППУ-МОНО-МЭ-3.120-576-60/30-П-К
1	Переносная поверочная установка УППУ-МОНО-МЭ-3.120 в выбранном исполнении	1	1
2	Кабель для связи по интерфейсу USB	1	1
3	Кабель Ethernet 2 м (RJ-45 – RJ-45)	1	1
4	Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора" на USB-drive	1	-
5	Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора", "ПТНЧ" и "Энергия" на USB-drive	-	1
6	Кабель питания	1	1
7	Кабель напряжения УППУ	4	4
8	Кабель тока 3 (12 А)	3	3
9	Кабель тока 4 (12А)	3	3
10	Кабель тока 4 (100А)	6	6
11	Устройства фотосчитывающие УФС-Э и УФС-И (с держателем 1 штука)	1	1
12	Пульт формирования импульсов ПФИ	1	1
13	Кабель для подключения к входу "F_ВХ"	1	1
14	Кабель для подключения к выходу "F_ВЫХ"	-	1
15	Кабель для подключения к входам "U_ВХ/U_ВЫХ" и "I_ВХ/I_ВЫХ"	-	1
16	Упаковка	1	1
17	Руководство по эксплуатации	1	1
18	Формуляр	1	1

Дополнительная комплектация УППУ-МОНО-МЭ-3.120

(Поставляется за отдельную плату)

№	Наименование
1	Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток»
2	Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами УФС-Э и УФС-И
3	Пульт формирования импульсов для поверки счетчиков с телеметрическим выходом ПФИ
4	Оптический адаптер AO-USB
5	Модуль коррекции времени МКВ-02Ц
6	Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами КТ-1-300, КТ-3-100, КТ-3-10, КТ-3-20
7	Измеритель параметров микроклимата
