УППУ-МОНО-МЭ 1.120 — Переносная поверочная установка

Реестр ГСИ РК

до 22.08.2028 г.

Производитель

МАРС-ЭНЕРГО

Межповерочный интервал

24 мес

Сертификат Реестр ГСИ РК

pdf

Декларация о соответствии (EAC)

jpg

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание переносной поверочной установки УППУ-МОНО-МЭ-1.120:

Компактная переносная поверочная однофазная установка УППУ-МОНО-МЭ-1.120 для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.

Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.

Класс точности: 0,05.

Варианты исполнения переносной поверочной установки УППУ-МОНО-МЭ-1.120:

УППУ-МОНО-МЭ-1.120-300-60/30-П — установка переносная в виде моноблока, предназначена для калибровки и поверки на местах счетчиков электроэнергии классом точности 0,2; 0,2S и менее точных.

УППУ-МОНО-МЭ-1.120-300-60/30-П-К — модель с буквой "-К" также предназначена для калибровки и поверки на местах измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока.

Назначение переносной поверочной установки УППУ-МОНО-МЭ-1.120:

Установка УППУ-МОНО-МЭ 1.120 предназначена для поверки и калибровки:

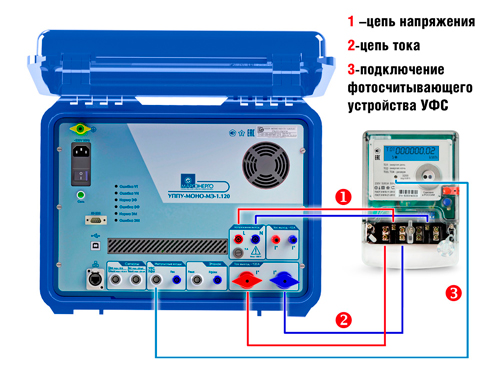

Рис.1. Схема поверки

Рис.2. Схема поверки

Применение переносной поверочной установки УППУ-МОНО-МЭ-1.120:

УППУ-МОНО-МЭ-1.120 применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.

Преимущества переносной поверочной установки УППУ-МОНО-МЭ-1.120:

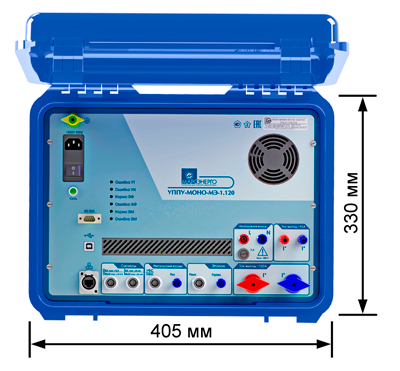

Рис.3. Габаритные размеры УППУ-МОНО-МЭ-1.120

Технические характеристики переносной поверочной установки УППУ-МОНО-МЭ-1.120:

Параметр	Диапазон	Значение погрешности
Эталонный счетчик
Напряжение Пределы: Uн = 60, 120, 240 В	6...288 В	Относительная ±0,02 % + ∆
Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А	1 мА...120 А	Относительная ±0,02 % + ∆
Частота	40...70 Гц	Абсолютная ±0,002 Гц
Угол	0°...360°	Абсолютная ±0,01°
Коэффициент мощности	0,1...1,0	Абсолютная ±0,005
Мощность активная	0,1Uн...1,2Uн 0,1Iн...1,2Iн	Относительная ±0,05 % + ∆
Источник сигналов
Параметр	Диапазон	Дискретность установки	Значение
Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (максимум)	3...300 В	0,01 В	≤1 % 30 ВА
Ток Пределы: Iн = 1, 10 и 100 А Искажения Мощность на фазу (максимум)	0,0025...120 А	0,0001 А	≤1 % 60 ВА
Частота	45...70 Гц	0,01 Гц
Регулирование угла фазы	-180°...+180°	±0,01°
Спектр сигнала напряжения и тока Гармоники Интергармоники	2...50 0,5...50,5
Измеритель-калибратор
Параметр	Диапазон	Значение погрешности
Входное постоянное		Приведенная
Напряжение	-15...+15 В 0...15 В	±0,03 %
Ток	-7,5...+7,5 мА 0...30 мА	±0,05 %
Выходное постоянное		Абсолютная
Напряжение	-10,5...+10,5 В	±0,002 В
Ток	-24...+24 мА	±0,005 мА
Импульсный вход
Параметр		Значение
Уровень		5...15 В
Частота (максимальная)		36 кГц
Длительность		>14 мкс
Постоянная		1 ... 999 999 999 имп./(кВт · ч)
Общие характеристики
Потребляемая мощность по цепи переменного тока		не более 400 ВА
Электропитание от сети переменного тока		195...253 В, 47...63 Гц
Диапазон рабочих температур		+10...+35 °С
Габаритные размеры (ШхВ)		405х330 мм
Масса		не более 12 кг

Примечание:
∆ — дополнительная погрешность.

Комплект поставки УППУ-МОНО-МЭ-1.120

№	Наименование	УППУ-МОНО-МЭ-1.120-300-60/30-П	УППУ-МОНО-МЭ-1.120-300-60/30-П-К
1	Переносная поверочная установка УППУ-МОНО-МЭ-1.120 в выбранном исполнении	1	1
2	Кабель для связи по интерфейсу USB	1	1
3	Кабель Ethernet 2 м (RJ-45 – RJ-45)	1	1
4	Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора" на USB-drive	1	-
5	Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора", "ПТНЧ" и "Энергия" на USB-drive	-	1
6	Кабель питания	1	1
7	Кабель напряжения УППУ	2	2
8	Кабель тока 3 (12 А)	2	2
9	Кабель тока 4 (12А)	2	2
10	Кабель тока 4 (100А)	2	2
11	Устройства фотосчитывающие УФС-Э и УФС-И (с держателем 1 штука)	1	1
12	Пульт формирования импульсов ПФИ	1	1
13	Кабель для подключения к входу "F_ВХ"	1	1
14	Кабель для подключения к выходу "F_ВЫХ"	-	1
15	Кабель для подключения к входам "U_ВХ/U_ВЫХ" и "I_ВХ/I_ВЫХ"	-	1
16	Упаковка	1	1
17	Руководство по эксплуатации	1	1
18	Формуляр	1	1

Дополнительная комплектация УППУ-МОНО-МЭ-1.120

(Поставляется за отдельную плату)

№	Наименование
1	Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток»
2	Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами УФС-Э и УФС-И
3	Оптический адаптер AO-USB
4	Модуль коррекции времени МКВ-02Ц
5	Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами КТ-1-300, КТ-3-100, КТ-3-10, КТ-3-20
6	Измеритель параметров микроклимата
