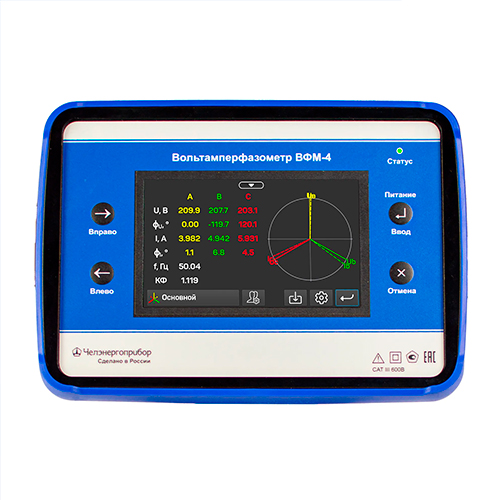

Назначение вольтамперфазометра ВФМ-4
Многофункциональный прибор ВФМ-4 позволяет измерять основные параметры трехфазных и однофазных сетей. Также определять показатели качества электроэнергии и регистрировать аварийные события. Прибор предназначен для персонала служб релейной защиты и автоматики, энергосбытовых организаций, энергетиков промышленных предприятий, а также широкого круга специалистов, занятых эксплуатацией электроустановок.
Вольтамперфазометр ВФМ-4 позволяет:
- измерять параметры сети сразу по 4 каналам;
- измерять углы сдвига фаз и строить векторную диаграмму токов и напряжений;
- проводить диагностику цепей постоянного тока;
- регистрировать аварийные события (опция);
- определять гармонический состав тока и напряжения (до 60-й гармоники);
- проверять правильность подключения счетчиков потребителей электроэнергии;
- осциллографировать сигналы тока и напряжения;
- производить расчет полной, активной и реактивной мощности, коэффициента мощности;
- проводить фазировку при наладке дифференциальной защиты трансформаторов;

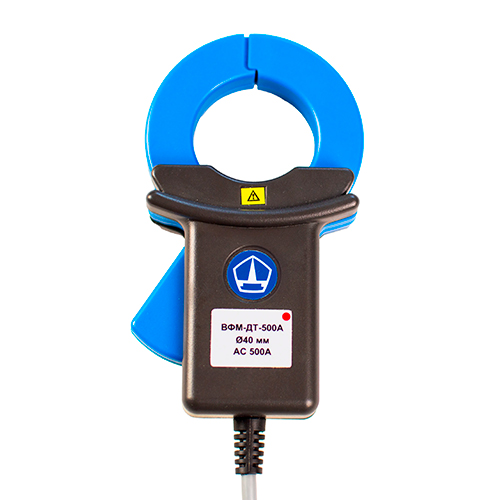

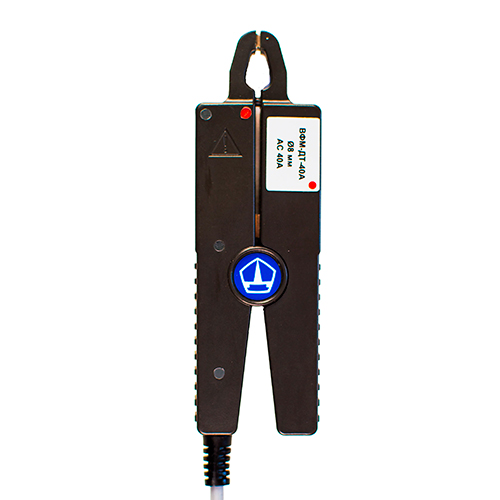

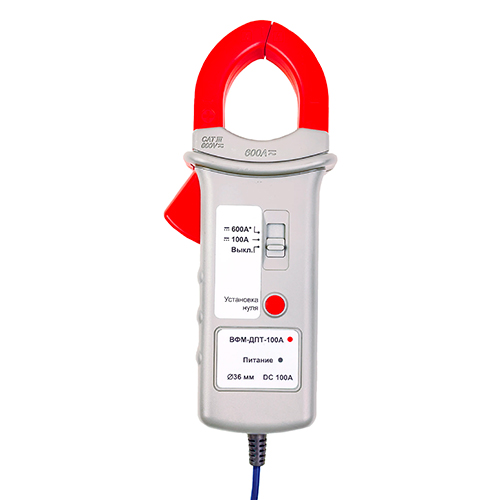

- благодаря большому разнообразию токовых клещей – измерять коэффициент трансформации трансформаторов тока;
- измерять параметры сети переменного тока с частотой до 450 Гц.
Особенности вольтамперфазометра ВФМ-4:

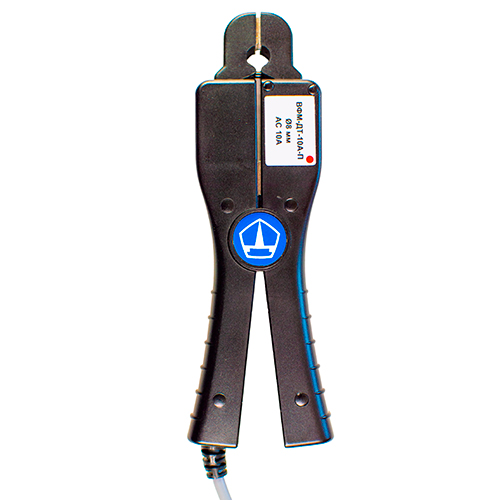

- измерение разности фаз при токе от 1 мА с погрешностью менее ±2° с клещами 0,2% (ДТ-10-П и ДТ-100-П);
- встроенный режим “Самописец” и функция осциллографирования;
- малая масса 1,2 кг и габариты 225 х 165 х 60 мм.

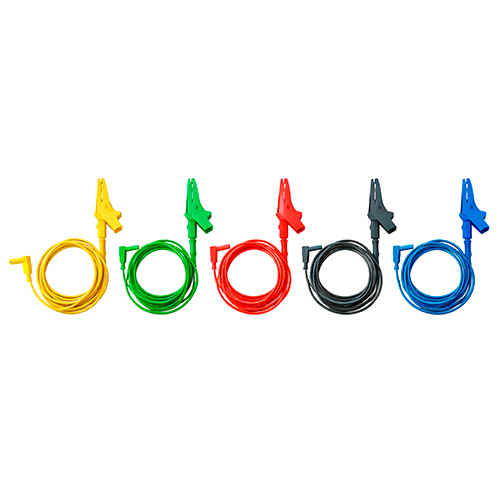

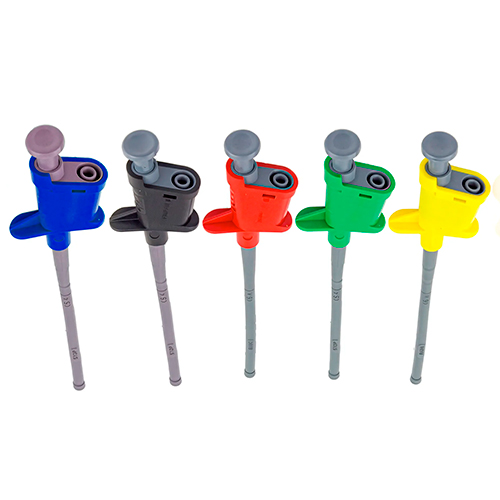

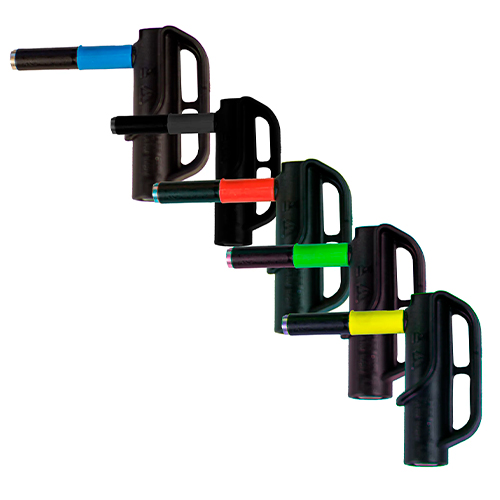

Варианты исполнения вольтамперфазометра ВФМ-4
В зависимости от комплектации вольтамперфазометр ВФМ-4 поставляется в следующих вариантах исполнения:
- ВФМ-4 Релейщик Стандарт — вольтамперфазометр;
- ВФМ-4 Релейщик Pro — вольтамперфазометр;
- ВФМ-4 Энергосбыт Стандарт — вольтамперфазометр;
- ВФМ-4 Энергосбыт Pro — вольтамперфазометр;
- ВФМ-4 Предприятие Стандарт — вольтамперфазометр;
- ВФМ-4 Предприятие Pro — вольтамперфазометр;
- можно собрать свой вариант комплекта.
Регистратор аварийных событий
В комплектациях ВФМ-4 Энергосбыт Pro и ВФМ-4 Предприятие Pro присутствует опция регистратора аварийных событий.
Данная опция предназначена для автоматической фиксации и осциллографирования параметров электрической сети в нормальных, аварийных и послеаварийных режимах. Основной задачей является сбор данных для последующего технического анализа причин срабатывания устройств релейной защиты и автоматики (РЗА), анализа пусковых характеристик электродвигателей и другого оборудования, а также для мониторинга показателей качества электроэнергии (ПКЭ).
Цифровое осциллографирование переходных процессов:
- регистрация среднеквадратичных (RMS) значений напряжения и тока с периодом 10 мс;
- автоматический запуск записи по событию (выходу параметра за установленные пороги);
- запись предыстории события (до 2 секунд до момента срабатывания триггера).
Режим «Самописец»:
- запись полного набора измеряемых параметров электрической сети (U, I, P, Q, S, f, углы сдвига фаз и другое);
- значения для установки длительности записи от 1 часа до 1 недели;
- настройка периода регистрации в диапазоне от 1 секунды до 4 часов.
Анализ и отображение:
- отображение записанных данных в виде временных графиков непосредственно на дисплее прибора;
- поддержка функций масштабирования и одновременного просмотра до 4-х наборов данных для сопоставления.
