| Напряжение постоянного тока, U, В |
от 0,5 до 600 |
Δ = ± (0,5+0,005*Х) |
- |
| Напряжение переменного тока первой гармоники, U (1) , В |
от 0,3 до 600 |
γ = ± 0,05 |
при U ≤ 0,1 U K |
| δ = ± 0,5 |
при U ≥ 0,1 U K |
| Напряжение переменного тока, U RMS , В |
от 0,3 до 600 |
γ = ± 0,05 |
при U ≤ 0,1 U K |
| δ = ± 0,5 |
при U ≥ 0,1 U K |
| Сила переменного тока первой гармоники, I (1), А |
от 0,004 до 40 |
γ = ± 0,01 |
при I ≤ 0,1 I K |
| δ = ± 1 |
при I ≥ 0,1 I K |
| Сила переменного тока, I RMS , А |
от 0,004 до 40 |
γ = ± 0,01 |
при I ≤ 0,1 I K |
| δ = ± 1 |
при I ≥ 0,1 I K |
| Сопротивление цепи, R Ом |
от 1 до 500 |
Δ = ± (0,3+0,035*Х) |
- |
| Коэффициент мощности,cos φ |
от минус 1 до 1 |
- |
- |
| Частота напряжения и силы переменного тока, f. Гц |
от 45 до 55 |
Δ = ± 0,01 |
при U ≥ 2 В и I ≥ 100 м A |
| Δ = ± 0,05 |
при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA |
| Углы сдвига фаз, градус |
от 0 до 360 |
Δ = ± 1 |
при U ≥ 10 В и I ≥10 м A |
| Δ = ± 3 |
при U ≤ 10 В и I ≤10 м A |
| Активная мощность, Р, Вт |
от 0 до 24000 |
γ = ± 0,003 |
при Р ≤ 24 Вт |
| δ = ± 3 |
при Р ≥ 24 Вт |
| Реактивная мощность, Q, вар |
от 0 до 24000 |
γ = ± 0,003 |
при Q ≤ 24 вар |
| δ = ± 3 |
при Q ≥ 24 вар |
| Полная мощность, S, В?А |
от 0 до 24000 |
γ = ± 0,003 |
при S ≤ 24 В?А |
| δ = ± 3 |
при S ≥ 24 В?А |
| ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне |
от 1 до 600 В |
| Входное сопротивление каналов н а пряжения не менее |
1 МОм |
| ВАФ выдерживает перегрузку в течение 1 минуты по напряжению |
2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В) |
| ВАФ выдерживает перегрузку в течение 1 минуты по току |
2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А) |

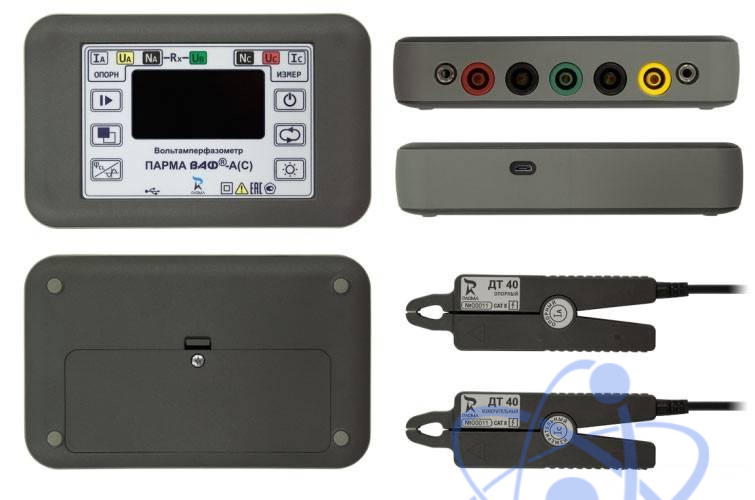

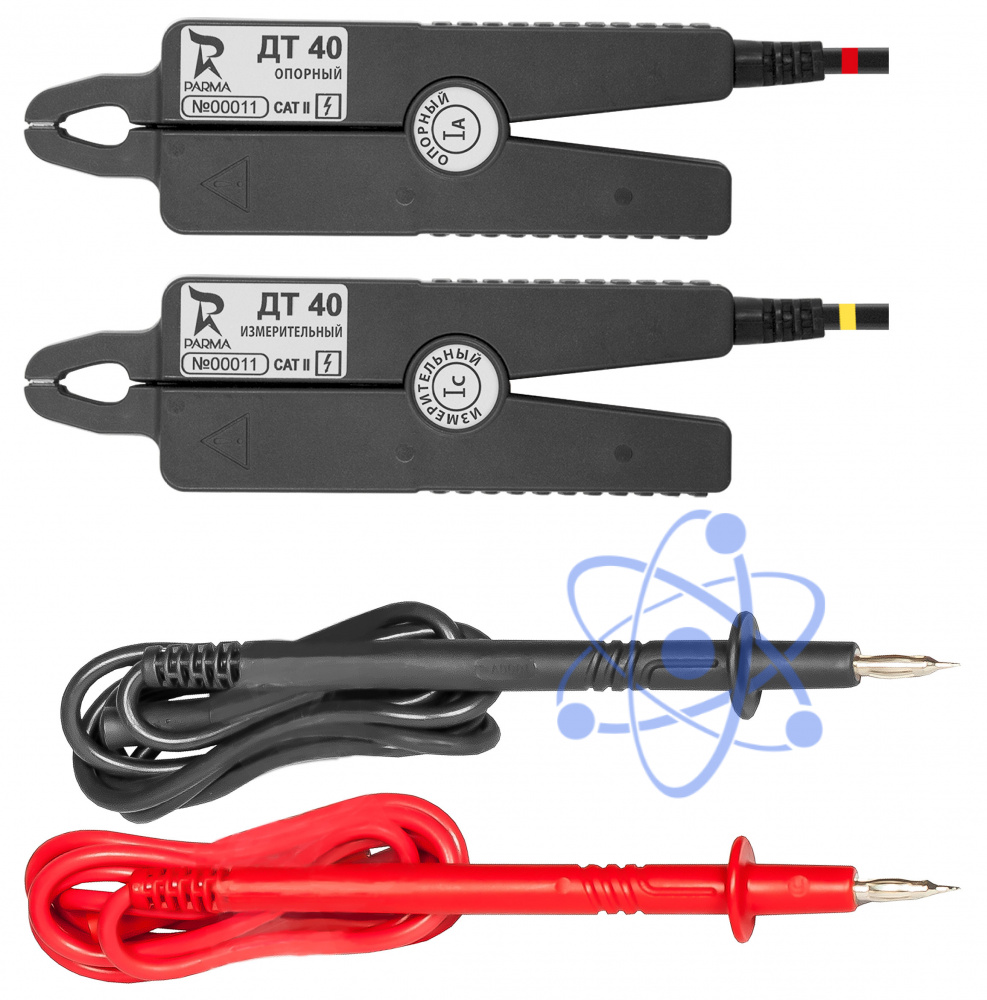

| Раскрытие магнитопровода датчиков тока |
8 мм |
| Время установления рабочего режима |
не более 10 с |
| Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания |
2,5 В?А |
| Среднее время восстановления работоспособного состояния |
не менее 1 часа |
| Средняя наработка на отказ |
не менее 8000 час |
| Средний срок службы |
не менее 10 лет |
| Масса измерительного блока |
не более 1 кг |
| Габаритные размеры измерительного блока |
не более 156х98х36 мм |
