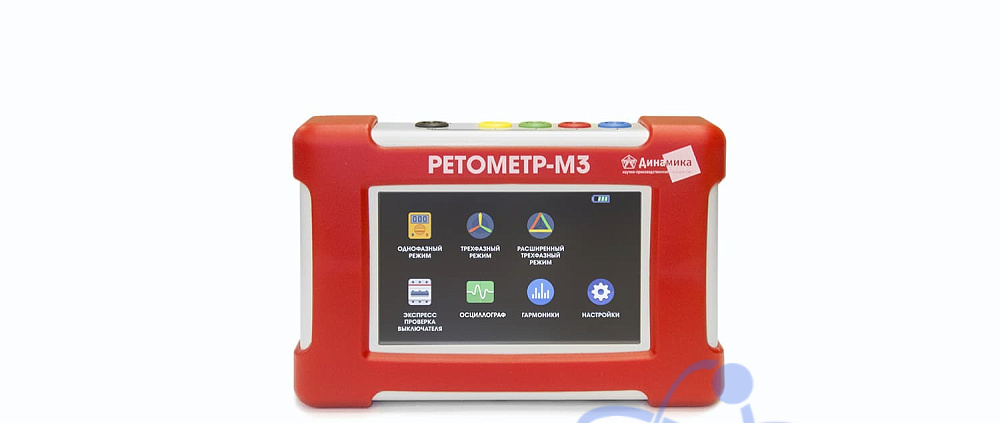

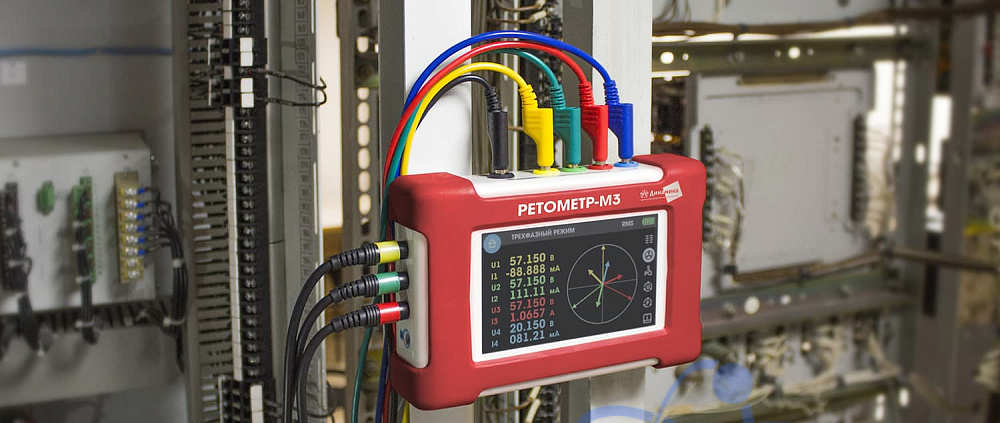

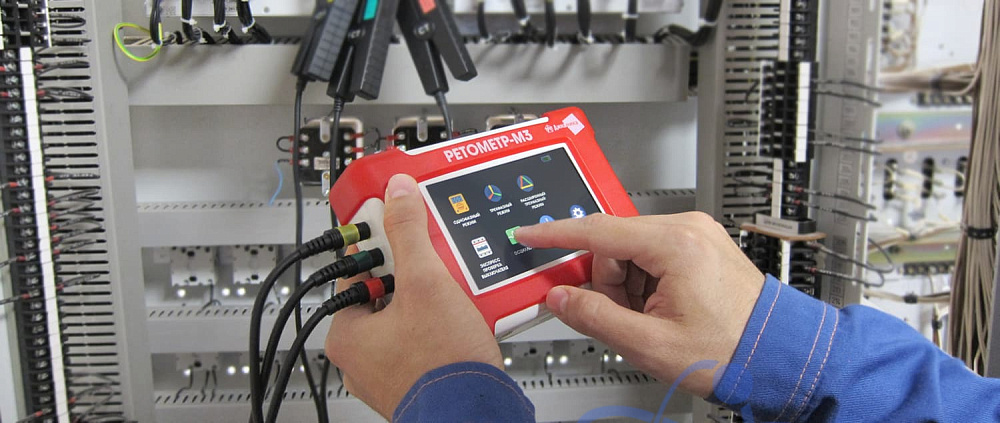

РЕТОМЕТР-М3 — вольтамперфазометр нового поколения с расширенной функциональностью: помимо работы в трехфазных и однофазных AC-цепях прибор выполняет измерения в DC-цепях и оценивает показатели качества электроэнергии по нормам класса А. Большой сенсорный экран и логичное меню ускоряют подготовку и сокращают время цикла проверки. Устройство ориентировано на службы РЗА и главного энергетика, а также специалистов, занятых наладкой и эксплуатацией распределительных сетей и подстанционного оборудования. Высокая чувствительность от 1 мВ и 1 мА обеспечивает достоверные расчеты с момента реального появления сигнала, а осциллографирование и спектральный анализ помогают выявлять искажения формы и характер гармоник. Корпус с магнитами удобен при монтаже на металлических поверхностях, Li-pol аккумулятор дает длительную автономность. Гарантия производителя — 5 лет.
Области применения включают контроль параметров в каждом фазном канале и по системе в целом, построение векторных диаграмм, расчет последовательностей (прямая, обратная, нулевая), сопоставление двух сигналов с вычислением угла/отношения, расчет коэффициента трансформации ТТ и ТН (при внешнем источнике), а также регистрацию форм и спектров. Дополнительно реализованы измерения показателей качества электроэнергии по ГОСТ 30804.4.30-2013 (класс А), что позволяет решать задачи энергоаудита без привлечения отдельного анализатора.
Характеристики:
-
Дисплей: цветной сенсорный 5″; представление параметров в текстовом и графическом видах.
-
Каналы U: 4 (Ua, Ub, Uc, Uo); каналы I: 4 (Ia, Ib, Ic, Io) — контроль нулевого проводника.
-
Диапазон U переменного тока: 0…600 В; основная относительная погрешность по U (AC): ±0,1 %.
-
Диапазон U постоянного тока: 0…600 В; основная относительная погрешность по U (DC): ±0,1 %.
-
Входное сопротивление каналов U: не менее 2 МОм; возможность объединения каналов для предела до 1200 В.
-
Диапазон I переменного тока: 0…40 А; основная относительная погрешность по I (AC): ±0,5 %.
-
Диапазон I постоянного тока: 1…300 А.
-
Частота: 48…52 Гц; абсолютная погрешность по f — ±0,002 Гц.
-
Угол фазового сдвига: −180…+180°; допуск между U–U — ±0,1°; между U–I — ±0,5°; между I–I — ±1,0°.
-
Осциллограф: 8-канальная регистрация форм сигналов; спектральный анализ.
-
Расчеты: полная/активная/реактивная мощность; последовательности и коэффициенты несимметрии; трехфазная активная мощность и общий коэффициент мощности.
-
Дополнительные режимы: сравнение двух сигналов (угол/отношение), контроль чередования фаз.
-
Питание: встроенный Li-pol 3,7 В, 4500 мА·ч; непрерывная работа не менее 6 часов.
-
Габариты прибора: 125×185×50 мм; в сумке: 310×180×180 мм; масса прибора — не более 0,7 кг; масса комплекта — не более 3 кг.
-
Эксплуатация: −20…+40 °C; степень защиты IP20.
-

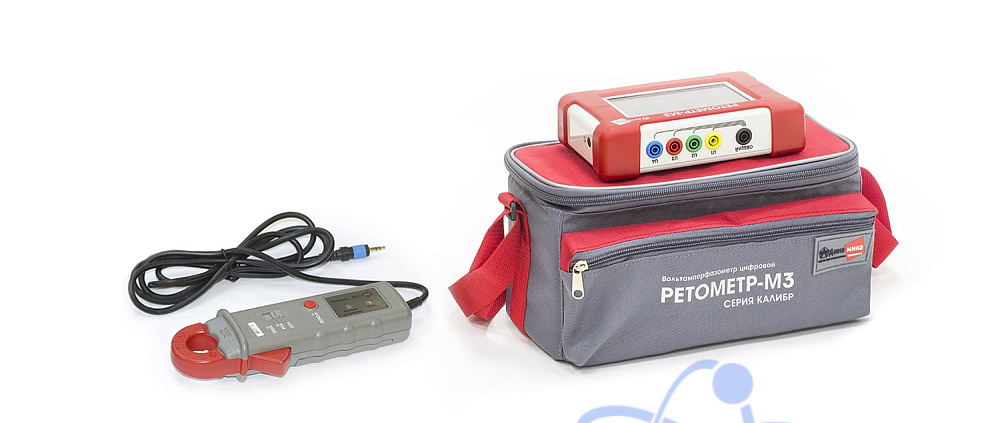

Комплект поставки: прибор, четыре клещевых датчика типа 1 (0,04–40 А), сетевой адаптер, набор измерительных проводов и зажимов, переходники/наконечники, карта MicroSD, сумка, документы; по требованию — РЕТ-ДТ и РЕТ-ПТ.
-
Гарантия: 5 лет с даты поставки.
Для запросов и подборов под конкретные сценарии укажите модель РЕТОМЕТР М3 и условия применения — сформируем оптимальную комплектацию, сроки и сервисную поддержку под ваш объект.
