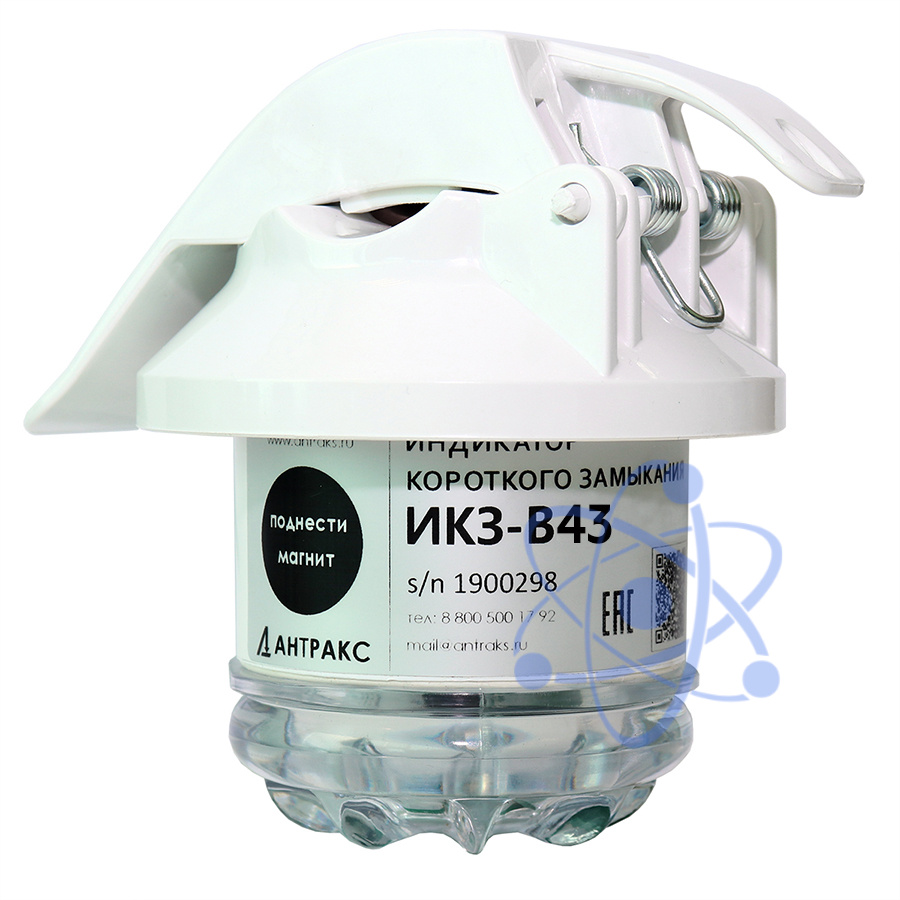

ИКЗ-В43 — индикатор короткого замыкания


Производитель
Артикул
56055
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание индикатора короткого замыкания ИКЗ-В43:

ИКЗ-В43 обеспечивает передачу всех показаний линии посредством GSM-связи непосредственно в SCADА систему, а также передаёт уведомления о событиях с помощью смс и e-mail на портативные устройства оперативно-выездной бригады, что помогает оперативно обнаружить место повреждения в труднодоступном районе. В дополнение к обнаружению наличия аварийного события на воздушной линии, модель ИКЗ-В43 определяет направление протекания аварийных токов, что очень удобно для использования на границе балансовых принадлежностей, государственных границах, у водных преград.

Индикаторы ИКЗ-В43 оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.

Технические характеристики индикатора короткого замыкания ИКЗ-В43:

Параметр Значение
Класс напряжения воздушных линий 110 кВ
Частота сети 50 Гц
Визуальная индикация - Мигающие яркие светодиоды с каждой стороны устройства (3 белых сверхъярких светодиода);
- Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария);
- Индикация направления поиска при МФЗ;
- Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
 Абсолютный порог срабатывания по току  20 А
 Селективность МФЗ  Определение направления
 Контроль напряжения  +
 Локальная связь (пульт)  Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
 Дальняя связь  Локальная, опционально GSM
 Виды контроля срабатывания - Визуальный;
- Радиоканал ближней связи;
- GSM/GPRS-модем (опционально)
Дифференциальный порог срабатывания по току в %  50÷500%
 Устойчивость к перегрузке по току  25 кА/ 500 мс
 Время анализа аварийного процесса 1 ÷ 200 с
 Бланкирование пусковых токов  0-200 мс
 Настройка таймера сброса  Произвольный от 1 ч до 8 дней
 Минимальная длительность аварийного процесса  0,02 с
 Сброс индикации - По восстановлению питания;
- По таймеру;
- Магнитом;
- С переносного пульта
 Изменение настроек - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР)
- По радиоканалу ближней связи с помощью переносного пульта
 Интеграция со SCADA системами  При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
 Источник питания  Литиевая батарея (19 Ah)
 Срок службы батареи (в режиме ожидания)  7 лет
 Общее время индикации  > 1000 ч
 Наработка на отказ индикатора  Не менее 60 000 ч
 Температурный диапазон - Стандартный от – 40°С до +70°С,;
- Расширенный от – 60°С до +85°С (по спецзаказу)
 Степень защиты индикатора  IP66, IP 68 по ГОСТ 14254-96
 Воздействие климатических факторов внешней среды - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
- Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
- Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
 Воздействие механических факторов  Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
Наименование Количество
1 Индикатор короткого замыкания ИКЗ-В43 1
