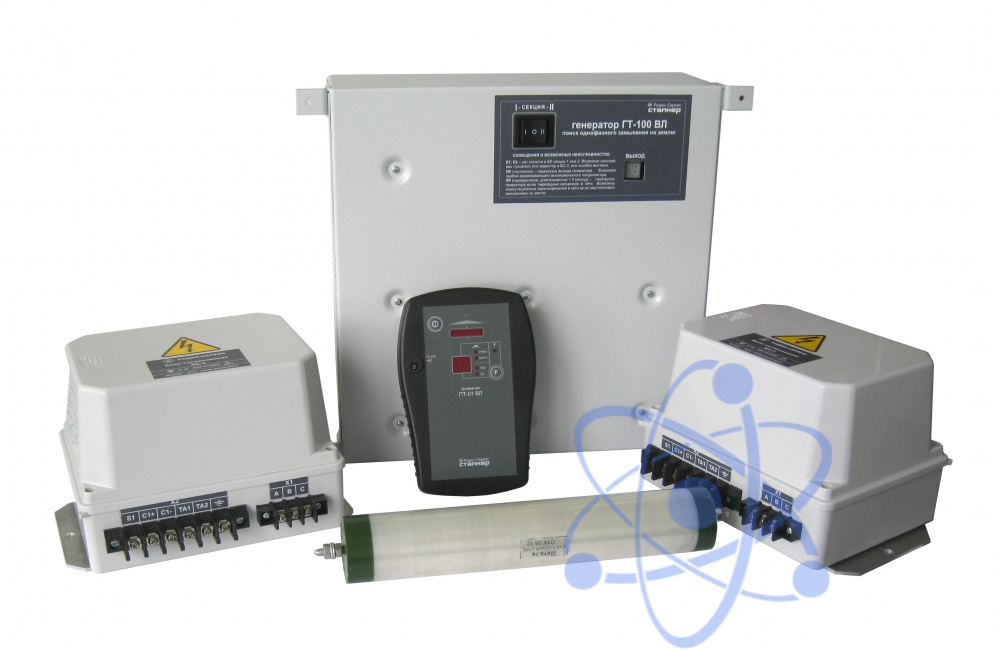

Сталкер ВЛ — дефектопоисковый комплекс


Производитель
Гарантия
18 мес
Артикул
46570
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание дефектопоискового комплекса Сталкер ВЛ:

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

Особенности дефектопоискового комплекса Сталкер ВЛ:

  • Запатентованный метод определения поврежденного фидера с применением генератора;
  • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
  • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
  • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
  • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
  • Диапазон рабочих температур от – 30 до + 55 º С.
  • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
  • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
  • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
  • Высокая помехоустойчивость.

Технические характеристики дефектопоискового комплекса Сталкер ВЛ:

Параметр Значение
Генератор ГТ-100ВЛ
Выходное напряжение, не более, В 400*
Формируемые рабочие частоты, Гц Двухчастотный, основная частота 526
Отклонение от рабочей частоты, Гц, не более ±1
Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В от 198 до 242
Максимальная потребляемая мощность, не более, ВА 150*
Габаритные размеры, не более, мм 370х320х135
Масса, не более, кг 8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
Номинальные значения рабочих частот, Гц при работе с генератором 526
при работе без генератора 50, 550
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА 400
Динамический диапазон входных сигналов, не менее, дБ 92
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
9 24
Диапазон напряжений питания постоянного тока, В от 4,4 до 6,0
Габаритные размеры, не более, мм 175´115´40
Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч 7
Масса, не более, кг 0,9
Блок согласования БС-3
Ограничение входного напряжения переменного тока, не более, В 700
Габаритные размеры, не более, мм 225´175´145
Масса, не более, кг 1,5
Наименование, Индекс Применение Фото Сталкер ВЛ на одну секцию шин Сталкер ВЛ на две секции шин
1

Генератор "ГТ - 100 ВЛ”

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1 1
2

Приемник "ПТ - 01 ВЛ”

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1 1
3

Блок питания БПН-А 12-0,5

Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1 1
4 Конденсаторы высоковольтные 3 6
5 Хомуты для крепления конденсаторов 6 12
6 Блоки согласования БС-3 1 2
7 Ni-MH аккумулятор типоразмера АА 4 4
8 Сумка для переноски приёмника 1 1
9 Руководство по эксплуатации на комплекс 1 1
