Назначение системы телеизмерений МАКС-Т:
В распределительных электросетях в связи с большой протяжённостью линий электропередач и сложностью организации каналов связи для получения надёжной картины функционирования сети необходимо обеспечить телемеханизацию трансформаторных и распределительных пунктов, РТП. Система телемеханики, АСДУ, АСКУЭ МАКС-Т для подстанций 0,4-35 кВ, предназначенная для дистанционного управления энергообъектами 0,4/6/10/35 кВ, выпускается в виде типовых блоков, готовых к установке на подстанцию.
Функции системы телеизмерений МАКС-Т:
- обнаружение аварийных ситуаций, а также несанкционированного проникновения на энергообъекты, объединяет в себе функции охранной и пожарной сигнализации;
- контроль работы трансформаторных или распределительных подстанций 6-35 кВ;
- дистанционное управление положением масляных, вакуумных, элегазовых выключателей, приборов УТКЗ и других на абонентских пунктах;
- измерение действующего значения тока, напряжения, мощности на абонентских пунктах, контроль показания счетчиков;
- при интеграции в комплексную систему диагностики линий электропередач КОМОРСАН регистрация аварии в распределительных электросетях.
Описание системы телеизмерений МАКС-Т:

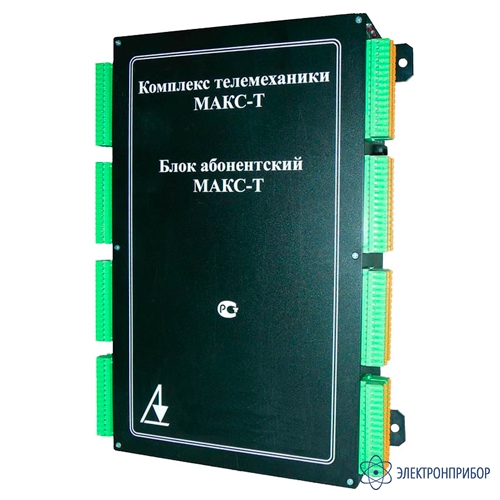

Абонентский комплект МАКС-Т включает в себя универсальный источник питания от ~110-240 В или =110-370В, встроенные средства связи и аккумулятор, обеспечивающий от 6 до 24 часов работы. Монолитная архитектура системы МАКС-Т удешевляет всю систему в целом и упрощает её запуск. Для установки абонентского блока достаточно выставить в нём один адрес, повесить его на стену, подключить питание и сигналы. После этого на диспетчерский пункт поступают сигналы аварии или проникновения, сигналы телесигнализации и телеизмерения, определяются их типы. В случае аварии происходит выдача тревоги на рабочее место диспетчера, в том числе активный мнемощит.
Параллельно со сбором и передачей данных идёт архивирование информации. Отчёт о состоянии датчиков на абонентском пункте содержит информацию о: состоянии охранно-пожарной сигнализации, всех выключателей, действующем значении токов и напряжений в цепях абонентского пункта, основном питании, напряжении резервного аккумулятора блока. Количество сигналов управления, аналоговых и дискретных входов, контролируемых счетчиков, а также канал передачи данных системы могут быть изменены в зависимости от технического задания заказчика, как во время заказа, так и во время последующей работы в случае добавления новых ячеек.
Для связи с диспетчерским пунктом используется радиоканал (передача идёт по специальному протоколу связи МАКС-Т) или выделенная линия (используются протоколы МЭК-101, МЭК-104, MODBUS), или каналы DECT и другие по желанию заказчика. Применение специального протокола МАКС-Т в канале связи между диспетчерским и абонентским блоком обеспечивает быструю и надёжную реакцию на события даже при использовании канала связи с низкой пропускной способностью. Система МАКС-Т легко встраивается в комплексную систему диагностики ЛЭП КОМОРСАН, а при необходимости может быть интегрирована в сторонние SCADA системы.
