ИКЗ-В43Л — индикатор короткого замыкания

Производитель

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Добавить в корзину

ИКЗ-В43Л обеспечивает передачу всех показаний линии посредством GSM-связи в SCADА систему, а также передаёт уведомления о событиях с помощью смс и e-mail на портативные устройства оперативно-выездной бригады, что помогает оперативно обнаружить место повреждения в труднодоступном районе. В дополнение к обнаружению наличия аварийного события на воздушной линии, модель ИКЗ-В43Л определяет направление протекания аварийных токов, что очень удобно для использования на границе балансовых принадлежностей, государственных границах, у водных преград.

Оснащение индикаторов GSM-модулем (опционально) позволяет передавать информацию по каналу GSM 2G/3G с поддержкой 4G. Данные передаются по защищенному проприетарному протоколу или протоколом DNP3 на сервер сбора информации, где обрабатываются и далее по протоколу МЭК 60870-5-104 и передаются в SCADA-систему.

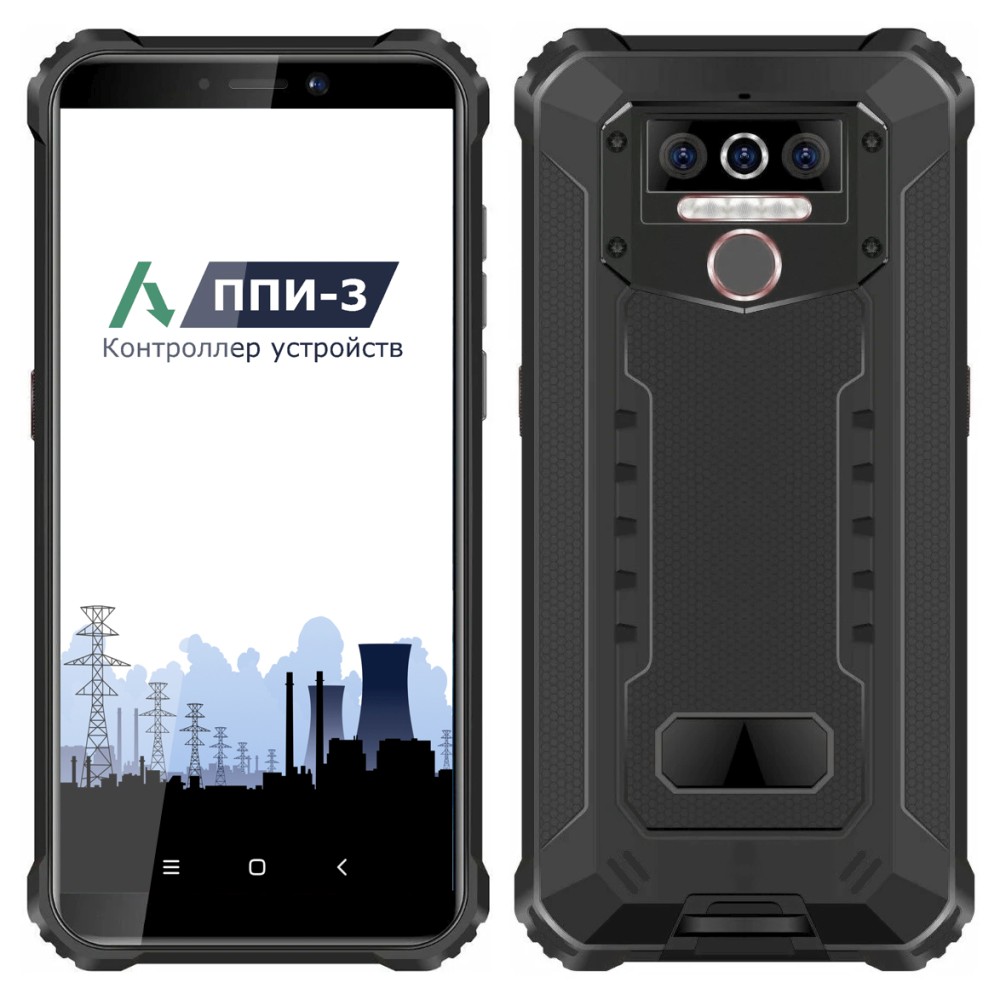

Индикаторы ИКЗ-В43Л оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.

На воздушных линиях высокого класса напряжения для защиты индикаторов от наведенного напряжения используется клетка Фарадея.

Все индикаторы ИКЗ-В42/43Л оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.

Определение состояний высоковольтной линии возможно, как визуально, благодаря светодиодной индикации, размещенной в корпусе устройств, так и с помощью переносного пульта.

Настройку устройств ИКЗ-В42Л и ИКЗ-В43Л так же легко осуществить с помощью Блока связи и передачи информации из Системы мониторинга и управления КОМОРСАН.

Технические характеристики
Класс напряжения воздушных линий	110 кВ
Частота сети	50 Гц
Визуальная индикация	- Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода); - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление МФЗ); - Индикация направления поиска при МФЗ (к генератору или к нагрузке); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Абсолютный порог срабатывания по току	20 А
Селективность МФЗ	Определение направления
Контроль напряжения	+
Локальная связь (пульт)	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	Локальная, опционально GSM
Виды контроля срабатывания	- Визуальный; - Радиоканал ближней связи; - GSM/GPRS-модуль (опционально)
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Сброс индикации	- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта
Изменение настроек	- С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР или при встроенном GSM-модуле) - По радиоканалу ближней связи с помощью переносного пульта
Интеграция со SCADA системами	При подключении индикаторов к БСПИ-3Л-МР (или встроенном GSM-модуле - опционально) обмен информацией между сервером сбора информации и сервером сбора данных, или SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
Источник питания	Литиевая батарея (19 Ah)
Срок службы батареи (в режиме ожидания)	8-10 лет
Общее время индикации	> 2000 ч
Наработка на отказ индикатора	Не менее 60 000 ч
Температурный диапазон	- Стандартный от – 40°С до +70°С,; - Расширенный от – 60°С до +85°С
Степень защиты индикатора	IP66, IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
