Назначение прибора АИСТ ЭИ3008М:
Прибор АИСТ ЭИ3008М предназначен для определения токовой нагрузки на электрических вводах 220-380 В переменного тока частотой 50 Гц индивидуальных жилых домов без разрыва токовых цепей. Сравнение значений тока в фазном и нулевом проводах на вводе, определенных с помощью индикатора, позволяет сделать вывод о возможном хищении электроэнергии на объекте или какой либо неисправности в электрических цепях. Для кабеля: величина тока при охвате кабеля магнитопроводом показывает величину хищения, отсутствие тока – отсутствие хищения.
В качестве измерительного прибора использован цифровой мультиметр, имеющий функцию запоминания, полуавтоматический выбор пределов измерения. Измерение переменного тока до 500 А с точностью измерения – 3%. Измерение напряжения переменного и постоянного токов до 600 В с точностью измерения 2%; измерение сопротивления – до 2,0 МОм. Прозвонка электрических цепей.

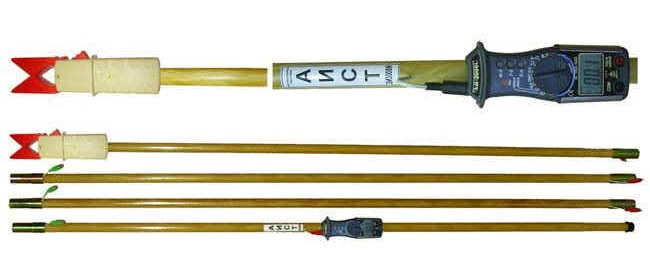

Конструктивно индикатор состоит из четырех стеклопластиковых штанг сочленяющихся друг с другом при помощи разъемов. На верхней штанге расположен разъемный магнитопровод, охватывающий провод, ток в котором необходимо измерить. На нижней штанге расположен измерительный прибор, фиксирующий значения тока.
Характеристики прибора АИСТ ЭИ3008М:
- Индикатор обеспечивает возможность измерения тока без разрыва цепей на высоте до 7,5 м от уровня земли.
- Питание: два элемента типа ААА по 1,5 В.
- Условия эксплуатации: температура от -10 °C до +40 °C, относительная влажность воздуха 80% при +25 °C.
- Габаритные размеры в рабочем положении 6600х70х80 мм
- Габаритные размеры в походном положении (чехле) 1700х100х70 мм. Масса 2,5 кг.
