Описание

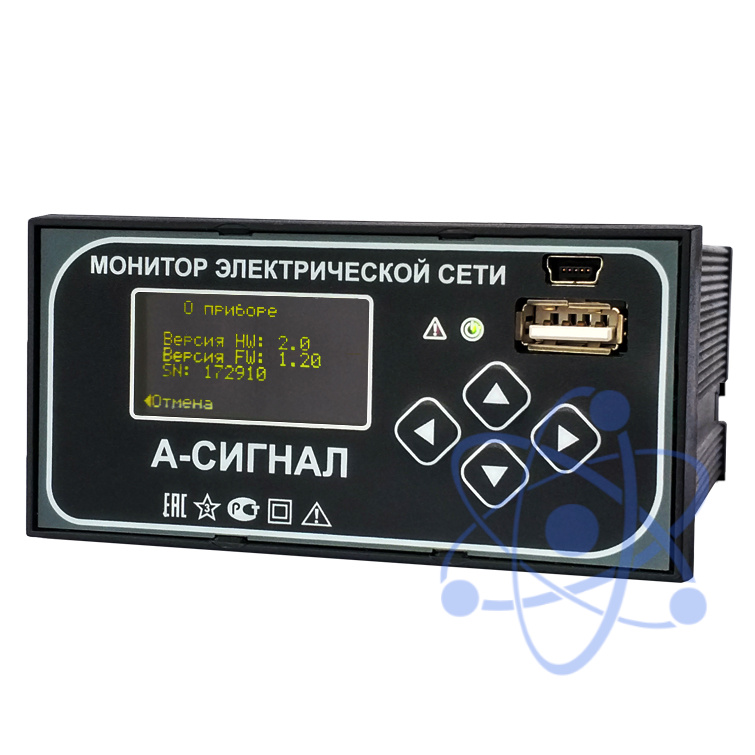

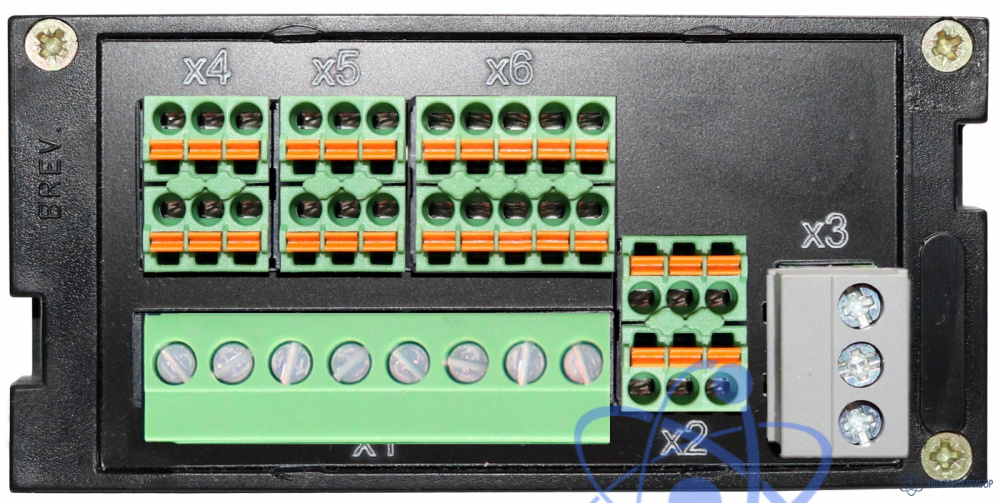

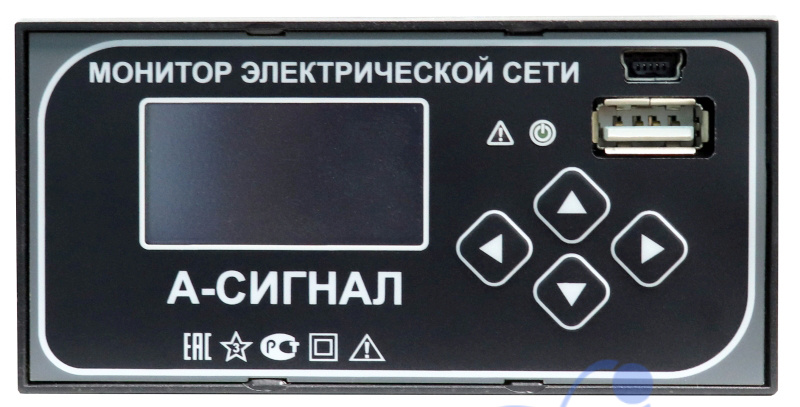

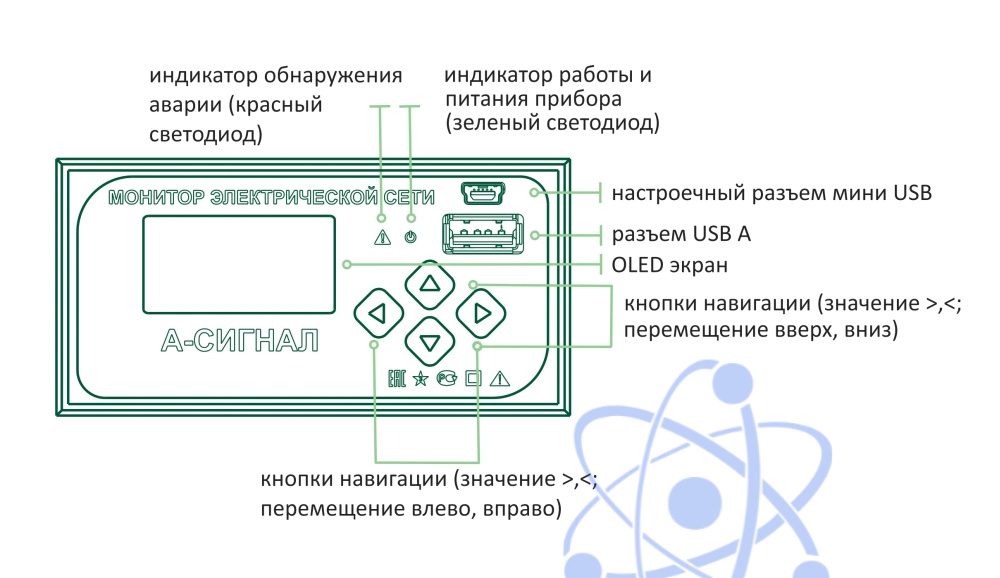

А-Сигнал+ монитор электрической сети – это универсальный прибор регистрации и анализа аварийных процессов, который сочетает в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.
Модель полностью заменяет зарубежный аналог – устройство контроля сети IKI 50 (Kries-Energietechnik).
Функционал модели А-Сигнал+ близок к модели А-Сигнал, при этом у него есть собственные легко монтируемые датчики тока на основе катушки Роговского. Это:
- освобождает от излишней нагрузки на трансформатор тока;
- не вносит помех при использовании трансформатора тока для измерений;
- применяется на подстанциях, где не запланированы, не установлены или не требуются штатные трансформаторы тока.
Преимущества А-СИГНАЛ +
|
|
Оптимален для установки в ячейках КРУ, КСО, КРУН, не оснащённых трансформаторами тока и трансформаторами напряжения |
|
|
Визуально разделяет виды и типы аварийных ситуаций, демонстрирует направление на аварию и в однородных и смешанных линиях |
|
|
Освобождает от лишней нагрузки трансформатор тока. |
|
|
Передача данных с использованием ГОСТ P МЭК 60870-5-104 и ГОСТ P МЭК 61850 (опционально) |
Модель А-Сигнал+ в сравнении с моделью А-Сигнал имеет:
- собственные датчики тока;
- добавлен протокол связи ГОСТ Р МЭК 60870-5-104.
А-сигнал+ фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:
- междуфазные короткие замыкания;
- 1-фазные замыкания на землю;
- 2- или 3-фазные короткие замыкания через землю;
- указание направления на место повреждения;
- распознавание дуговых перемежающихся замыканий на землю;
- определение аварийной фазы
А-сигнал+ осуществляет мониторинг параметров сети:
- ток;
- мощность;
- напряжение;
- промышленная частота;
- коэффициент мощности по 3-м фазам
Дополнительное оборудование, используемое в приборах семейства А-Сигнал

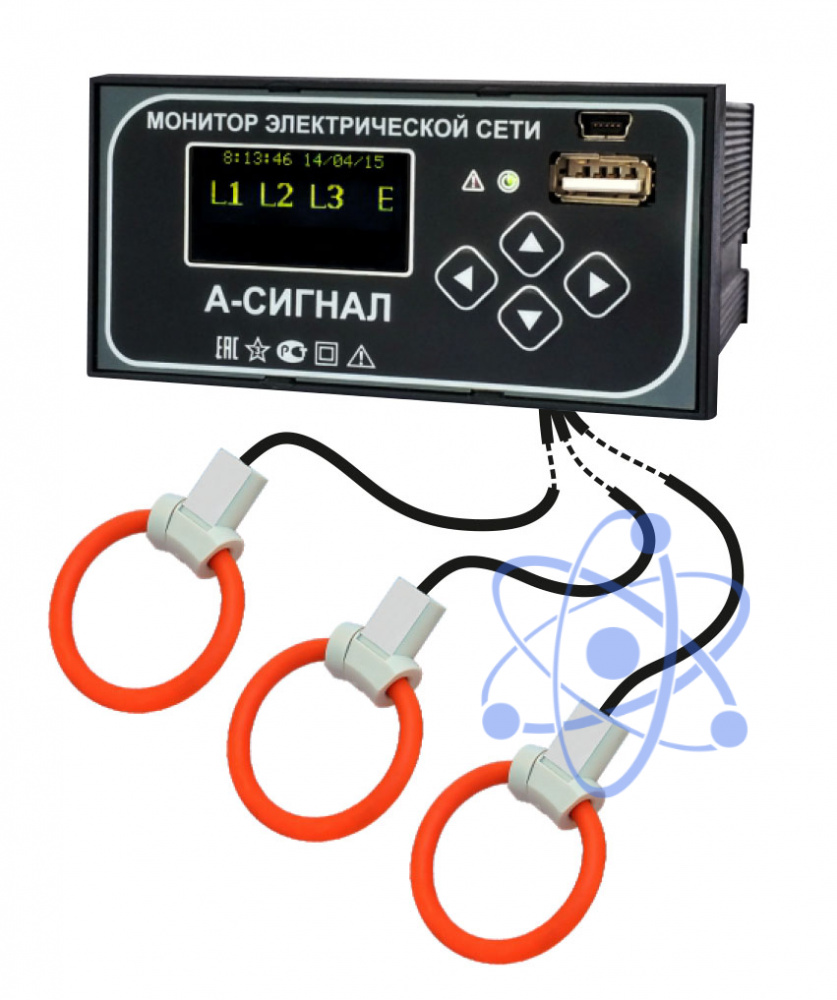

Датчики тока на базе катушек Роговского (пояс Роговского), применяемые в приборах линейки А-Сигнал
В качестве внешних измерительных датчиков, применяемых в приборах линейки А-Сигнал, используются датчики тока на базе катушки Роговского. Электромагнитное поле тока в линии воспринимается датчиками тока, устанавливаемыми на высоковольтный кабель на фазные жилы А, В, С или на броню в ячейке КРУ.
| ДП-ПР-50 | ДП-ПР-50И | ДП-ПР-100 | ДП-ПР-100И | ДП-ПР-125И | ДП-ПР-150И |
|
|
|
|
|
|
| Размер окна 50 мм | Размер окна 100 мм | Размер окна 125 мм | Размер окна 150 мм | ||
| Длина катушки 200 мм | Длина катушки 350 мм | Длина катушки 250 мм | Длина катушки 525 мм | ||
| с усиленной изоляцией | с усиленной изоляцией | ||||
|
Установка на кабели с изоляцией из сшитого полиэтилена |
Установка на любой кабель | Установка на броню | |||
|
