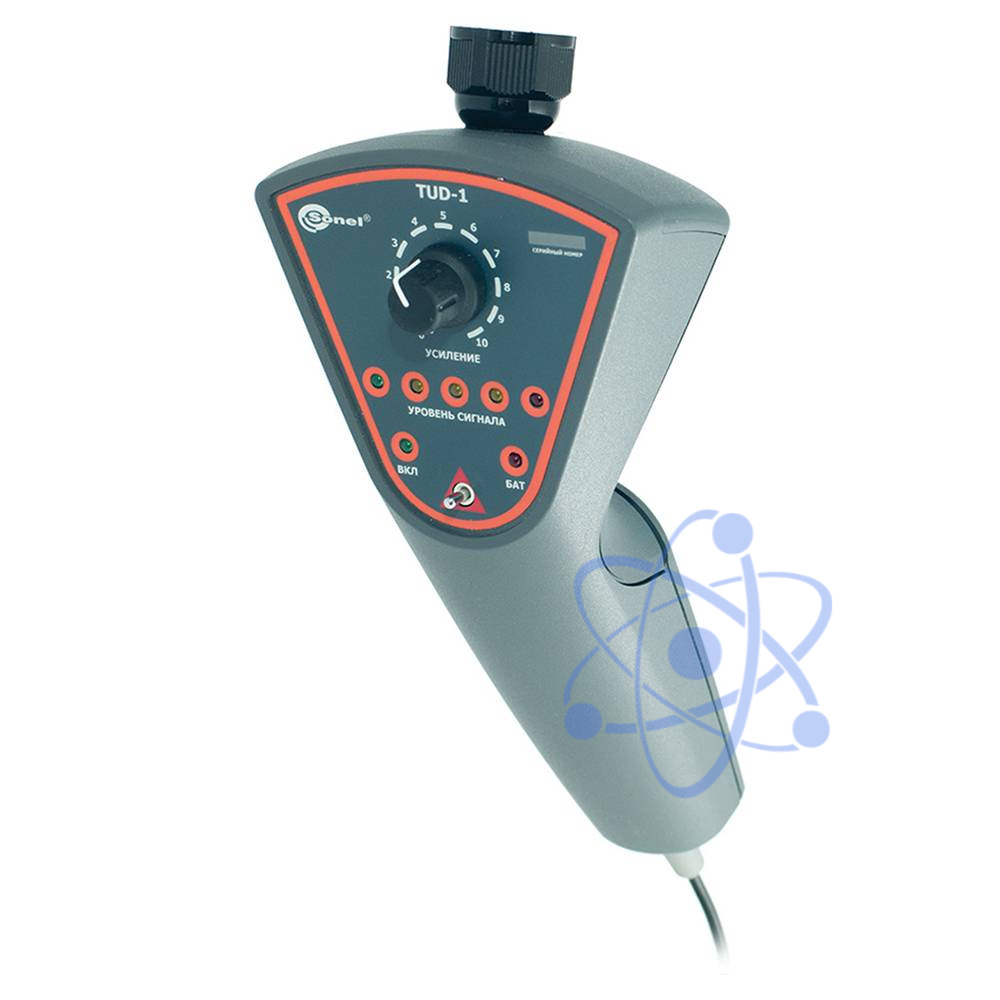

TUD-1 — ультразвуковой детектор утечек и электрических разрядов

TUD-1 — ультразвуковой детектор утечек и электрических разрядов

TUD-1 — ультразвуковой детектор утечек и электрических разрядов


Производитель:
Sonel
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение и область применения ультразвукового детектора утечек и электрических разрядов TUD-1:

Диагностические возможности детектора ультразвука обусловлены тем, что возникновение различных дефектов сопровождается резким изменением акустического излучения, в том числе и в ультразвуковой области. На основе преобразованного TUD-1 сигнала в звуковом и графическом виде, оператор фиксирует дефекты и принимает решение о проведении ремонтных работ. Работа прибора построена на принципе бесконтактного проведения диагностических работ. Это не только упрощает его использование, но и значительно повышает безопасность оператора. Для диагностики не требуется проводить отключения объекта исследования от электроснабжения, останавливать работу оборудования.

Применять детектор TUD-1 возможно на объектах добычи, хранения и переработки нефте- газо- продуктов. Широкое применение ультразвуковой метод диагностики получил на объектах электроснабжения железных дорог (метрополитена).

Проведение плановых работ по обследованию изоляторов контактной сети может значительно снизить издержки на проведение ремонтных работ, уменьшить время простоя железнодорожного транспорта.

Прибор имеет ручную регулировку мощности сигнала, что позволяет настроить прибор исходя из индивидуальных особенностей оператора. Использовать прибор можно и при отрицательных температурах от -20 °С.

Основные характеристики ультразвукового детектора утечек и электрических разрядов TUD-1:

  • локализация источников электрических разрядов: линии электропередач, изоляторы, генераторы, трансформаторы;

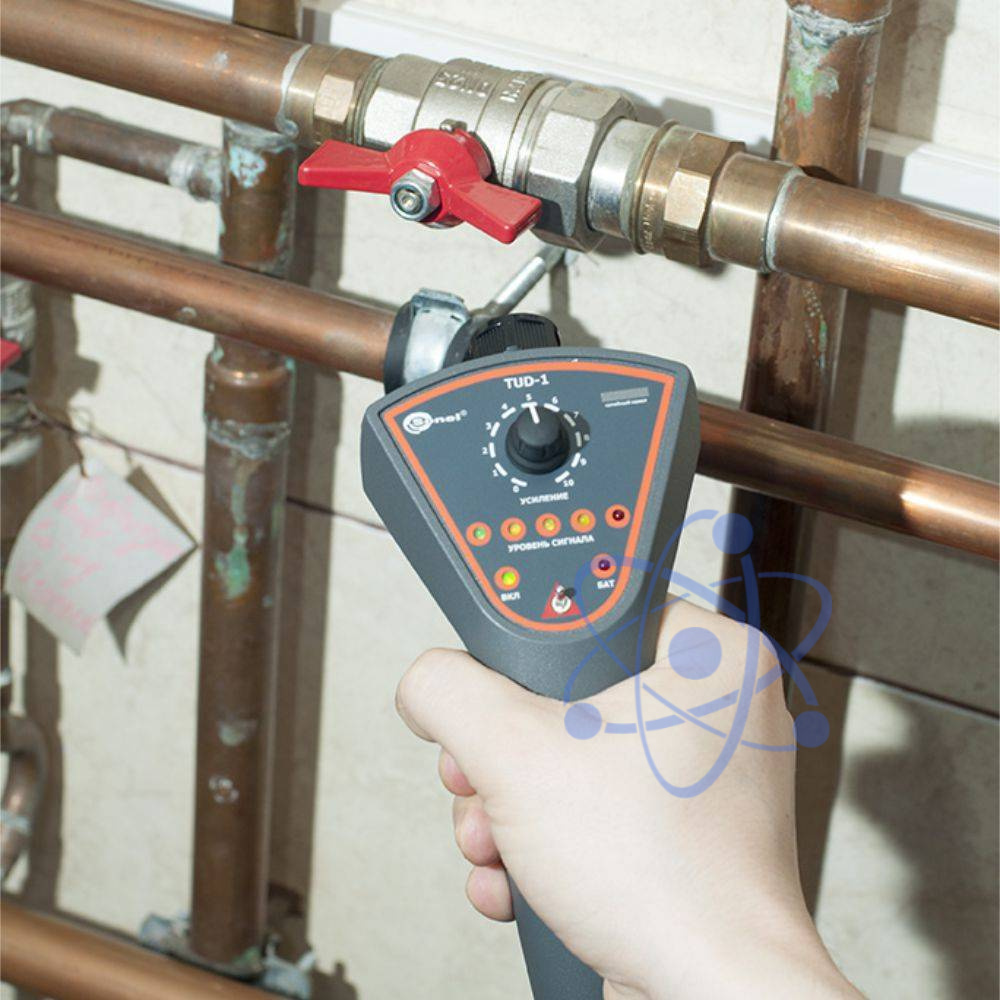

  • поиск утечек пневматических и гидравлических систем. Проверка герметичности систем водо- и газо- снабжения: трубы, краны и вентили, гидравлические элементы оборудования, насосы, компрессоры;
  • диагностика состояния механических узлов оборудования: подшипники, редуктора, несущие валы, насосы, компрессоры, генераторы.

Основные технические характеристики ультразвукового детектора утечек и электрических разрядов TUD-1:

Параметр Значение
Частота обнаруживаемого ультразвукового излучения (40±1) кГц
Уровень сигнала не менее 60 дБ
Потребляемая мощность не более 0,35 Вт
Питание батарея тип 6LR61 9 В
Время непрерывной работы прибора (без замены батареи) не менее 20 ч
Масса прибора с установленной батареей не более 0,22 кг
Габаритные размеры 190×60×70 мм
Относительная влажность воздуха не более 80% при температуре +20 ºС
Рабочая температура -20 ºС…+45 ºС
Наименование Описание Фото Количество Индекс

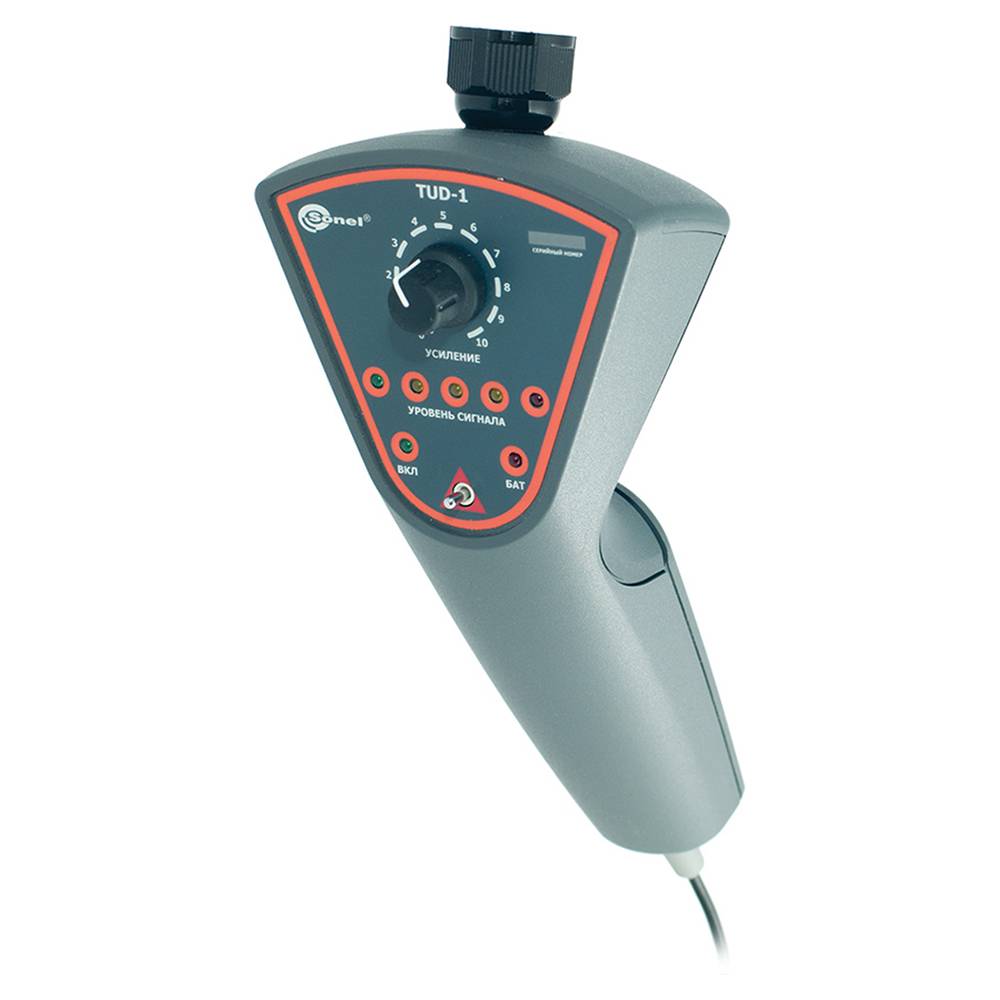

1 TUD-1 Ультразвуковой детектор утечек и электрических разрядов Диагностические возможности детектора ультразвука обусловлены тем, что возникновение различных дефектов сопровождается резким изменением акустического излучения, в том числе и в ультразвуковой области. 1 #
2 Головные телефоны (сопротивление 32 Ом) Головные телефоны со съемным шнуром. Частота - 14-22000 Гц. Сопротивление - 32 Ом. Чувствительность - 108 дБ. 1 #
3 Насадка-концентратор № 1 «Раструб» Насадка-концентратор № 1 «Раструб»/ 1 #
4 Насадка-концентратор № 2 «Труба» Насадка-концентратор № 2 «Труба»/ 1 #
5 Насадка-концентратор № 3 «Нос» Насадка-концентратор № 3 «Нос»/ 1 #
6 Футляр М6 Предназначен для упаковки и транспортировки прибора. 1 WAFUTM6
7 Элемент питания алкалиновый SONEL 9V 6LR61 Предназначен для питания приборов. 1 #
