Описание интеллектуального цифрового управляемого разъединителя РИЦ:

Интеллектуальный трехполюсный разъединитель РИЦ предназначен для оперативного дистанционного секционирования воздушных линий электропередачи 6-10 кВ и определения устойчивых и неустойчивых аварийных процессов, включая все виды замыканий на землю.

  • Включение РИЦ в систему автоматизации позволит построить эффективную и недорогую систему секционирования линии.
  • Оперативные переключения участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
  • Состояние разъединителя отображается на пульте управления диспетчера и непосредственно на блоке управления РИЦ.

Основные функциональные возможности интеллектуального цифрового управляемого разъединителя РИЦ:

  • Определение типа аварии (КЗ, ОЗЗ) на линии;
  • Определение направления аварии при ОЗЗ (модель ИКЗ-В34Л);
  • Селективное определение всех типов аварийных ситуаций, включая ОЗЗ с низкими токами и неустойчивые аварийные процессы;
  • Автоматическое отключение поврежденного участка ВЛ во время бестоковой паузы цикла АПВ;
  • Наблюдаемость каждого участка сети за счёт использования ИКЗ с функционалом определения направления протекания аварийных токов;
  • Логическая блокировка управления разъединителем при наличии напряжения и/или тока;
  • Быстрое отключение питания при передаче информации об аварии в централизованную систему;
  • Дистанционное управление участками сети;
  • Интеграция в SCADA-систему пользователя;
  • Совмещение двух устройств в одном: разъединитель и ИКЗ-В3хЛ;
  • Резервная батарея – 12 В;
  • Время работы от батареи – 24 часа (не менее 50 циклов включения/отключения разъединителя);
  • Усилие на штанге до 3000 Н, разрыв корки льда 40 мм;
  • Возможна комплектация заземляющими ножами;
  • Блокировка включения при включенном положении заземлителя.

Назначение интеллектуального цифрового управляемого разъединителя РИЦ:

  • Отключение линии или контролируемого участка в бестоковую паузу;
  • Создание видимого разрыва в цепи;
  • Определение места аварии;
  • Наблюдение работы каждого участка линии при взаимосвязанной работе с индикаторами короткого замыкания серии ИКЗ-ВхЛ;
  • Передача информации в SCADA-систему напрямую или через ПАК КОМОРСАН.

Устанавливается:

• в местах секционирования воздушной линии;
• вместо коммутационных аппаратов, переключаемых вручную.

Оперативные переключения (включения/ отключения) под напряжением обесточенных участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
Состояние разъединителя (включен/ отключен) отображается на пульте управления диспетчера и непосредственно на блоке управления разъединителя (механический флажок и индикаторные лампы).

Виды управления приводом Описание
Дистанционный Удаленное отключение, включение разъединителя с пульта управления диспетчера выполняется по команде с помощью управляющих сигналов через SCADA-систему по протоколу МЭК-60870-5-104 На пульт диспетчера выводятся сигналы состояния привода и состояния индикаторов ИКЗ
Местный режим Управление осуществляется с кнопок на дверце внутреннего шкафа блока управления.

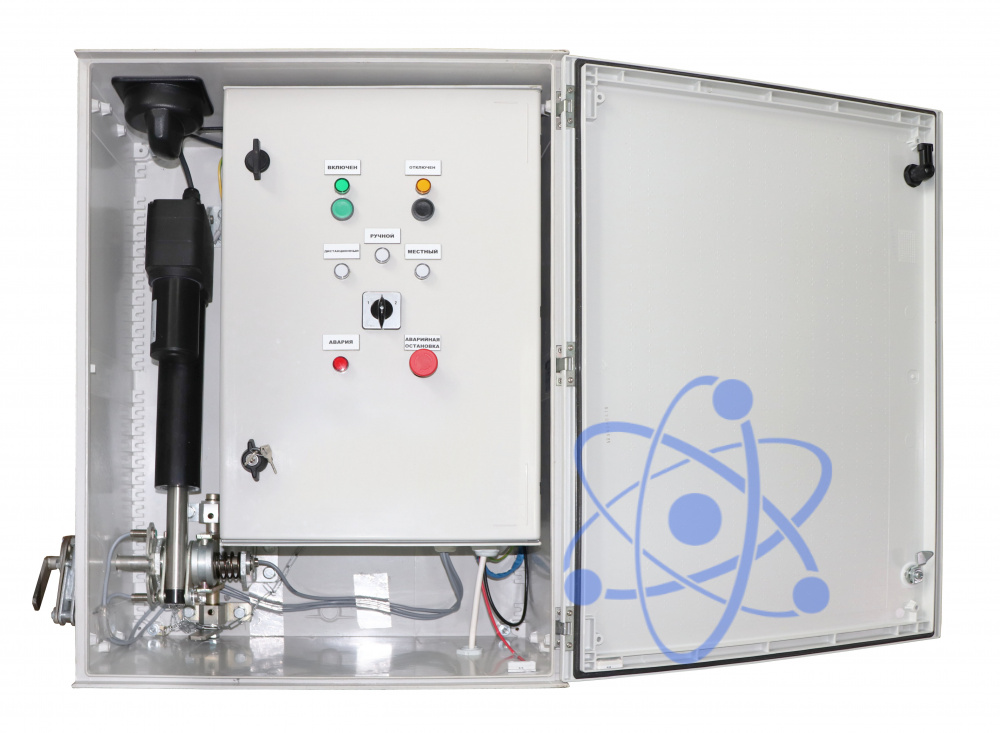

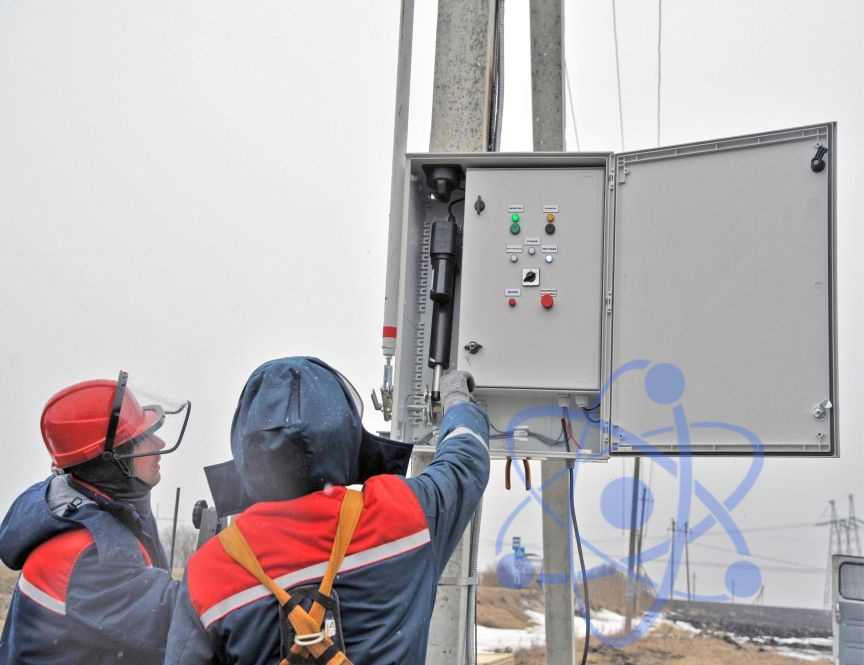

На дверце внутреннего шкафа размещены:
- индикаторы состояния привода разъединителя;
- органы управления привода: кнопки управления приводом, кнопка аварийной остановки.
В режиме «Местный» блок управления приводом блокирует команды с ПУ диспетчера
Ручной режим Управление приводом происходит путем удержания кнопок
- при отпущенной кнопке привод останавливается;
- при механическом разъединении муфты, соединяющей привод с разъединителем, управление становится возможным напрямую с помощью рычага без участия привода

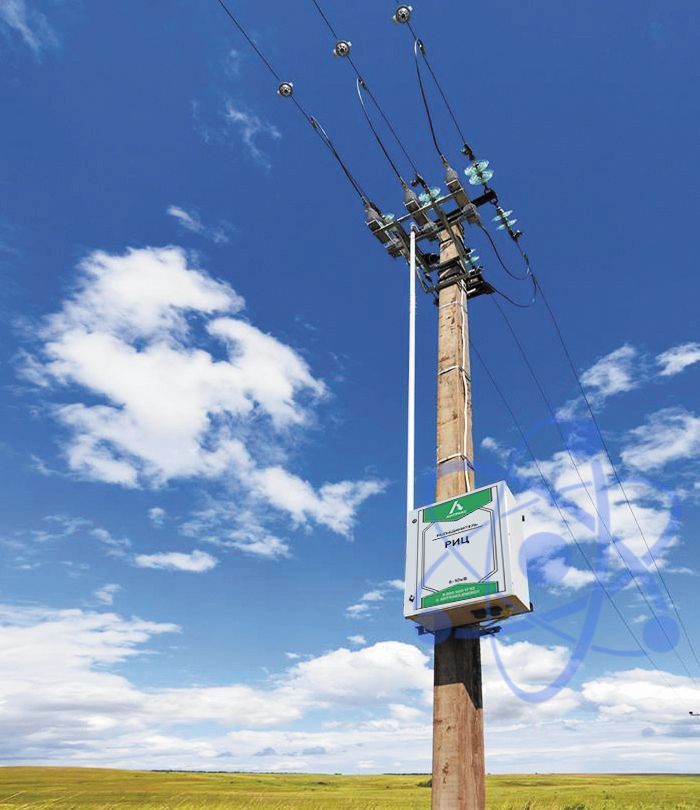

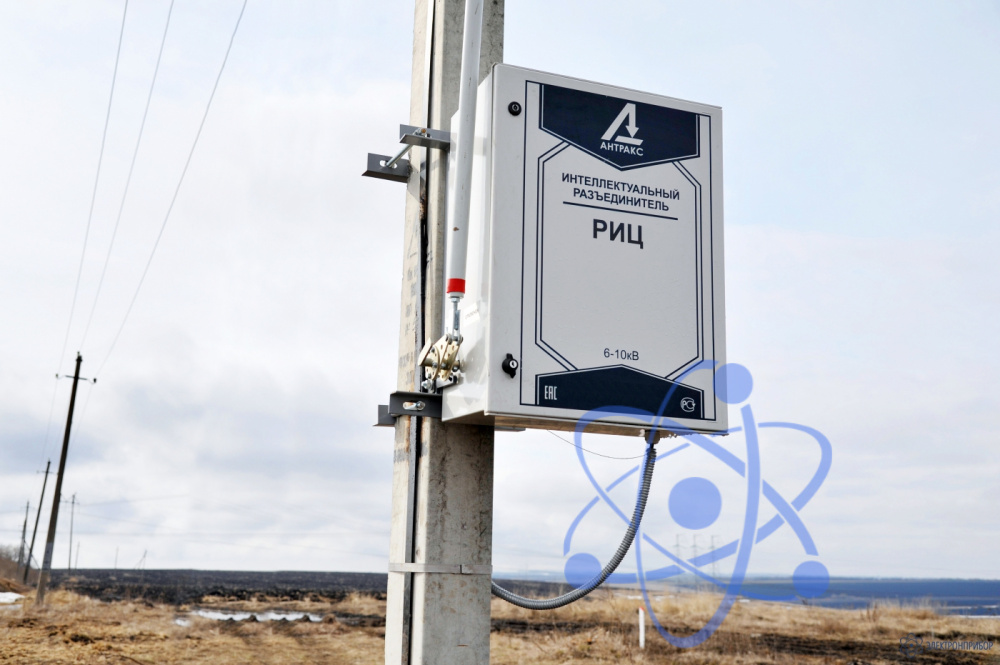

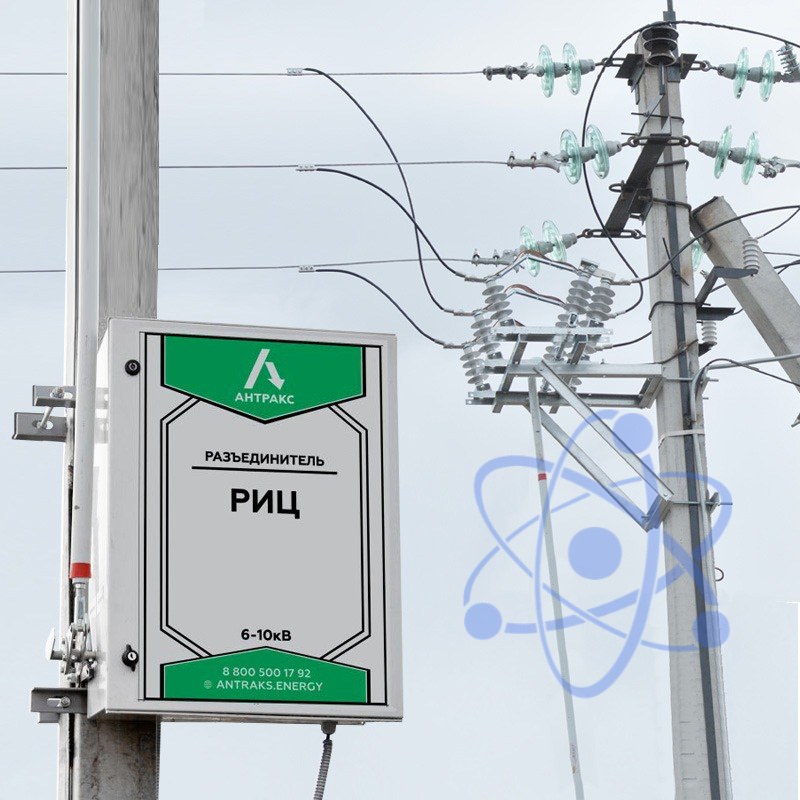

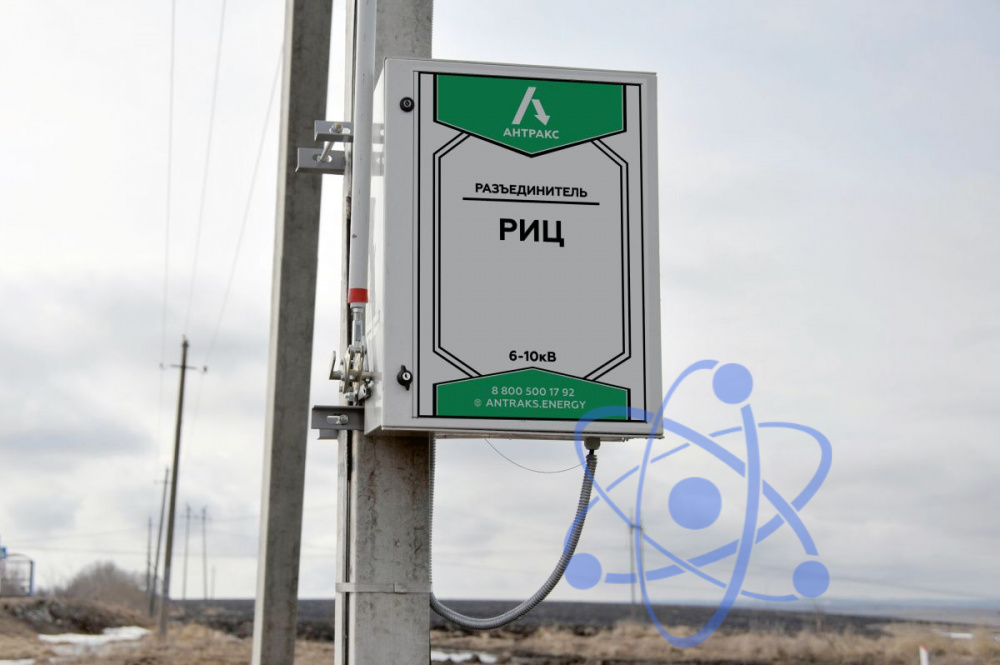

Разъединитель, его привод, блок управления размещаются на опоре линии электропередач 6-10 кВ.

Конструкция разъединителя с приводом:

  • обеспечивает фиксацию как в отключенном, так и включенном положениях;
  • исключает самопроизвольное включение и отключение под действием:
    • силы тяжести;
    • вибраций;
    • ударов умеренной силы или случайного прикосновения к соединительным тягам приводов;
    • электродинамических усилий тока короткого замыкания.
  • снабжена элементами для установки запирающих устройств.

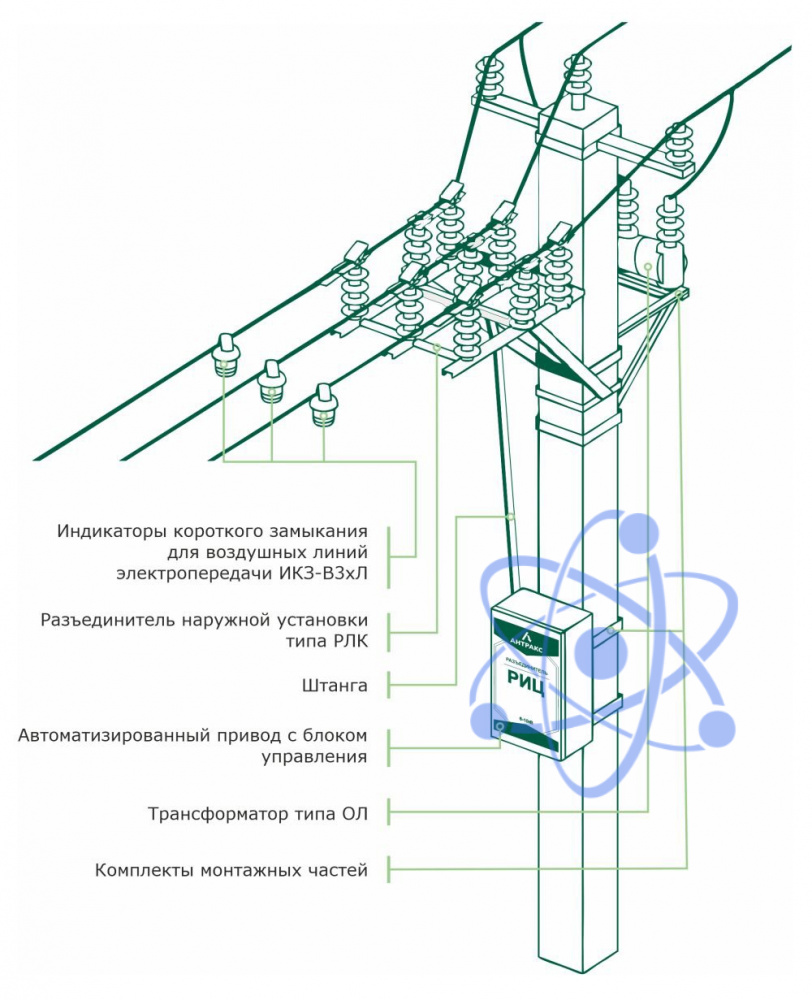

Комплектация интеллектуального разъединителя РИЦ:

• разъединитель наружной установки типа РЛК-10;
• индикаторы короткого замыкания для воздушных линий электропередачи линейки ИКЗ-В3хЛ. Комплекты на основе модификаций ИКЗ-В3хЛ оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц, получение информации и настройка приборов может осуществляться с помощью переносного пульта: Android-смартфона, поддерживающего протокол Bluetooth, с установленным специальным ПО ППИ-3;
• шкаф управления, включающий в себя привод, органы местного управления и средства информационного обмена с центром диспетчерского управления;
• трансформатор собственных нужд типа ОЛ с ограничителями перенапряжений;
• монтажные комплекты.

Характеристики интеллектуального разъединителя могут меняться индивидуально.

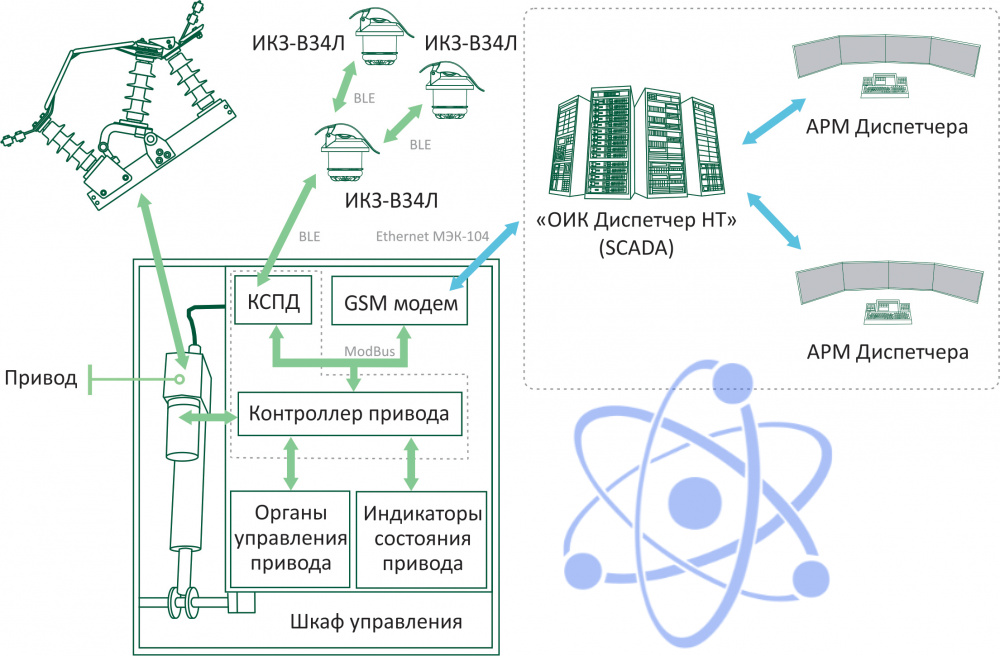

Функциональная структура РИЦ:

• КСПД – контроллер сбора и передачи информации в штатном режиме функционирования поддерживает непрерывный обмен информацией по протоколу BLE с ИКЗ для получения текущих значений замеренных характеристик в линии электропередачи;

• GSM-модем – оператор сотовой связи выдаёт модему фиксированный IP-адрес, привязанный к номеру SIM-карты.
Модем открывает по этому адресу порт для приёма соединения по протоколу МЭК-60870-5-104;

• SCADA-система активирует соединение по протоколу и опрашивает устройства. В случае возникновения аварии на линии, индикаторы фиксируют его, и передают информацию на КСПД, а КСПД передает через GSM-модем в SCADA-систему спорадический сигнал об изменении состояния индикации ИКЗ.

Контроллер привода:

- получает управляющие сигналы от диспетчера, приходящие в GSM-модем по протоколу МЭК-60870-5-104, откуда сигналы передаются по протоколу Modbus в Контроллер привода;
- передает информацию о состоянии привода и собственное состояние по Modbus в GSM-модем.

Индикаторы ИКЗ-В34Л:

Индикаторы ИКЗ-В34Л закрепляются непосредственно на проводах линии электропередачи. Для монтажа/демонтажа индикатора предусмотрен специальный инструмент, устанавливающийся на монтажную штангу и позволяющий производить работы без отключения линии.

• Комплект ИКЗ-В34Л состоит из трёх индикаторов ИКЗ-В34Л, обеспечивает совместную обработку данных, каждый индикатор измеряет токи и напряжения в конкретном проводе:
- фиксируют межфазные замыкания и однофазные замыкания на землю (ОЗЗ) от 0,5 А;
- определяют направление аварии (ОЗЗ)

• Индикатор ИКЗ-В34Л передаёт информацию об аварийных ситуациях по радиоканалу ближней связи;

• Блок КСПД проводит в свою очередь анализ параметров, полученных от всех индикаторов ИКЗ-В34Л, в случае превышения уставок определяет тип аварии на основе полученных данных и передает информацию об аварии через GSM-модем в SCADA-систему пользователя по протоколу МЭК-60870-5-104;

• Состояние комплектов возможно определить:

- при обходе линии:
- визуально. В случае фиксации аварии в нижней части корпуса ИКЗ-В34Л начинают вспыхивать свeрхъяркие светодиоды;
- по радиоканалу ближней связи с помощью переносного пульта;
- дистанционно состояние комплекта определяется с помощью GSM-модуля, позволяющего передавать данные напрямую в SCADA-систему.

Технические характеристики интеллектуального цифрового управляемого разъединителя РИЦ:

Технические характеристики привода разъединителя ПРА
Параметр Значение
Типы разъединителей управляемые ПРА линейные качающегося типа наружной установки
Комплектация индикаторами ИКЗ-В3хЛ +
Управление разъединителем - Дистанционное управление с пульта диспетчера;
- Автоматизированное местное управление;
- Ручное управления
Основное питание через трансформатор собственных нужд типа ОЛ 230 В
Автономное питание Аккумулятор (24 часа)
Напряжение и ёмкость аккумулятора 12 В/28 А*ч
Количество циклов включения/отключения разъединителя от АКБ не менее 5
Максимальное усилие перемещения, создаваемое приводом 4500 Н
Габариты 800х711х350 мм
Масса не более 60 кг
Время открытия/закрытия разъединителя около 3 сек
Датчик открытия двери наружного шкафа управления +
Общее описание прибора
Класс напряжения воздушных линий 6-10 кВ
Частота сети 50 Гц
Интеграция со SCADA системами: поддержка протокола передачи данных по ГОСТ Р МЭК 60870-5-104
Локальная связь (пульт) Bluetooth
Дальняя связь GSM/GPRS модем
Исполнение
Место установки На опору ВЛ с помощью монтажного комплекта
Температурный диапазон Стандартный от – 40°С до +60°С
Степень защиты устройств Наружный шкаф управления: IP 54 по ГОСТ 14254-96;
Внутренний шкаф модуля управления: IP 66 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69
Технические параметры разъединителей типа РЛК-10
Номинальное напряжение (Uном), кВ 10
Наибольшее рабочее напряжение (U н.р.), кВ 12
Номинальный ток (Iном), А 400
Номинальный кратковременный выдерживаемый ток (термическая стойкость) (Iт,), кА 10 при времени действия для главных ножей в течение 3 сек.
Наибольший пик номинального кратковременного тока (электродинамическая стойкость) (Iд,), кА 25
Время протекания номинального кратковременного выдерживаемого тока, с 3
Напряжение питания привода (Uп. ном), В Для переменного тока частоты 50 Гц – 230.
Примечание – номинальные напряжения вспомогательных цепей могут отличаться от номинального напряжения цепей управления и электродвигателей приводов зависимого действия
Допустимые механические нагрузки на выводы с учетом влияния ветра и гололеда, Н, не менее 200
Номинальная частота, Гц 50
Наименование Количество
1 Привод разъединителя автоматизированный ПРА (шкаф управления) 1
2 Разъединитель воздушной линии типа РЛК-10 (покупное изделие) РЛК-IV-10/400-УХЛ1-КЭАЗ 1
3 Индикаторы короткого замыкания для воздушных линий электропередачи типа ИКЗ-В34Л 1
