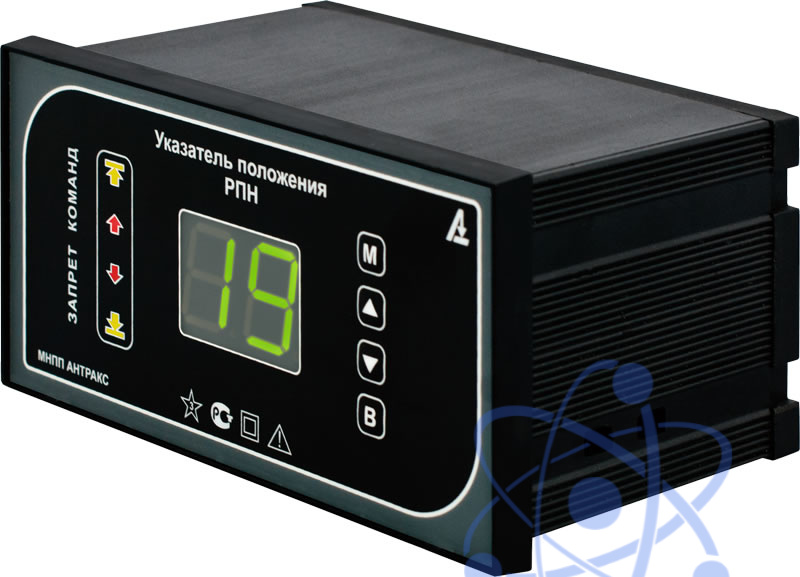

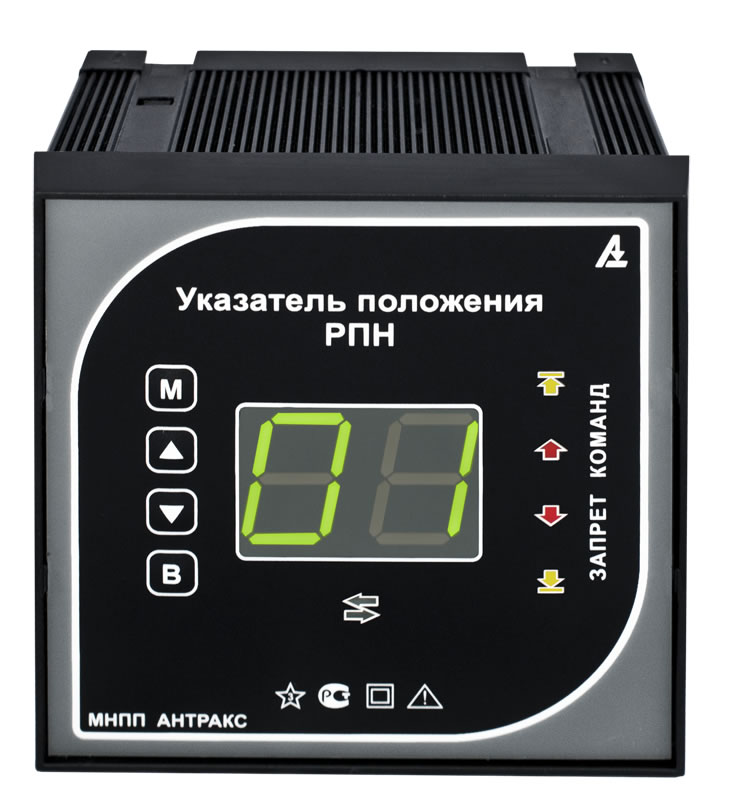

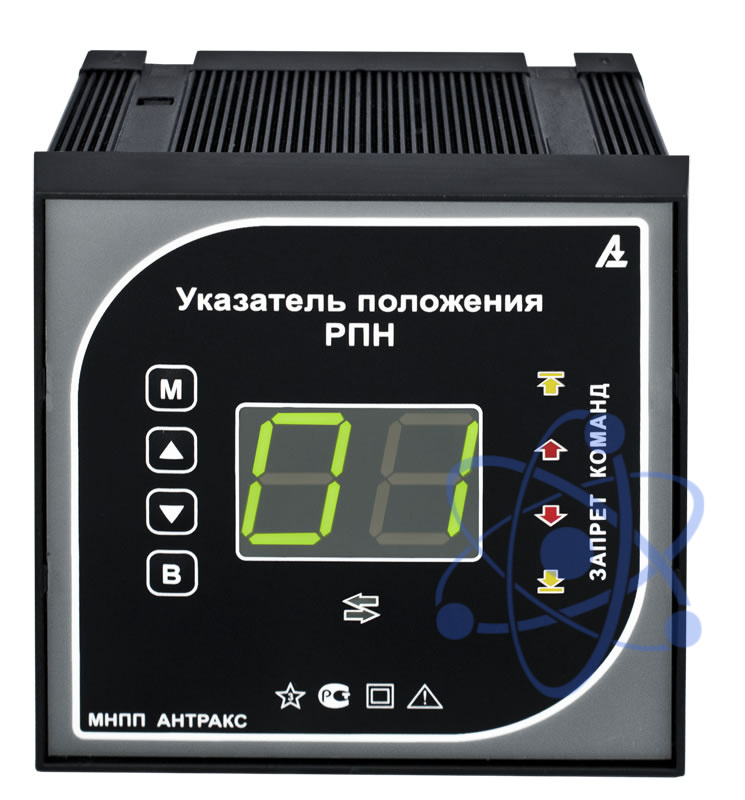

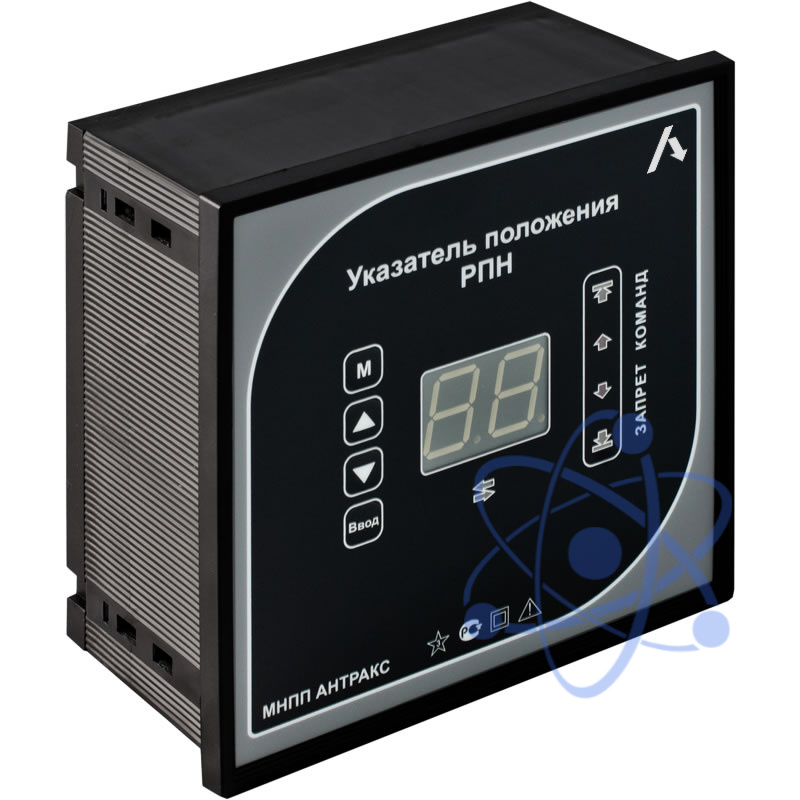

Описание указателя положения привода УП-25
УП 25 — универсальный указатель для привода РПН с любым типом датчика.
Многофункциональный указатель УП 25, разработанный с участием ФСК ЕЭС России, включает в себя функции всех видов указателей. Универсальность УП 25 заключается в том, что все входы и выходы выполнены в одном приборе. Это позволяет, не расширяя номенклатуры оборудования, имея единственный вид прибора, решить все задачи, связанные с индикацией на ЩУ и передачей в системы АСУ ТП и другие системы автоматизации ступени трансформатора. УП 25 легко перенастраивается на другой тип датчика. Даже при смене привода нет необходимости замены указателя, а универсальность и наличие нескольких разновидностей выходов позволяет интегрировать прибор в любую систему АСУ ТП.
Устройство с дополнительной опцией — наличие Ethernet позволяет интегрироваться в современные цифровые подстанции по протоколу МЭК 60870-5-104.
УП 25 имеет автоматическую фиксацию «мёртвых ступеней» и счётчик переключений (по желанию заказчика).
Совместимые приводы:
- MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
- MR , EM-1, ED-S, ED100-S;
- BUF3, BUE3;
- ПДП-5Л, ПДП-4, ПДП-4У;
- МА-1, МАК-1;
- ПМ-2М
и любые другие приводы с количеством ступеней не более 99.
Дополнительные возможности:
- Клавиатура для настройки и калибровки прибора;
- Изменение яркости свечения индикатора;
- Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
- Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов на лицевой панели прибора;
- Возможность компенсации сопротивления соединительных проводов резистивного датчика или задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.
Цифровые интерфейсы базовой комплектации RS-485/RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
- для передачи информации о ступени привода в АСУ ТП или ТМ.
Дискретные выходы, на клеммы которых подаются сигналы управления реле
| Сигнал | Значение |
| «Блокировка: прибавить» | Указывают на достижение граничных ступеней привода |
| «Блокировка: убавить» | |
| «Первая ступень» | Указывают на достижение первой/последней ступени |
| «Последняя ступень» | |
| «Переключение: прибавить» | Указывают на переключение ступени привода РПН |
| «Переключение: убавить» |
Настройка УП 25 может осуществляться с использованием:
- Клавиатуры, расположенной на лицевой панели прибора;
- ПК и специального программного обеспечения.
УП 25 выпускается в корпусах всех типоразмеров.
Специальные функции указателей положения РПН:
- сигнализация граничных, первой и последней ступеней положения привода (УП 23, УП 25, УП 31 и УП 41);
- дополнительные дискретные выходы для подачи сигналов о достижении первой или последней ступени привода, переключении ступени и достижении граничных ступеней привода (УП 23, УП 25, УП 31 и УП 41);
- цифровой выход RS-485 (RS-232), использующийся протоколом MODBUS RTU/ASСII, позволяет передавать информацию о положении привода РПН в АСУ ТП или ТМ и настраивать прибор при подключении к компьютеру (во всех указателях положения, кроме УП 30);
- наличие Ethernet позволяет интегрироваться в современные цифровые подстанции по протоколу МЭК 60870-5-104 (УП 25);
- дополнительный аналоговый выход «Токовая петля» (0-5 мА, 0-20 мА или 4-20 мА) для передачи информации о положении привода РПН в АСУ ТП или ТМ (УП 23, УП 25, УП 31 и УП 41);
- возможность компенсации сопротивления соединительных проводов и режим настройки при включенном трансформаторе, находящемся в фиксированном положении на одной ступени (УП 23 и УП 25).
Визуальная индикация по выбору заказчика:
- оснащение всех указателей (кроме модели стрелочного прибора УП 30) светодиодным индикатором для отображения номера текущей ступени положения привода;
- отображение до 99 положений привода;
- изменение яркости свечения индикатора (модели УП 23, УП 25, УП 31 и УП 41);
- выбор цвета индикатора: красный, желтый, зеленый.
