УП-23 с датчиком — указатель положения привода

Описание указателя положения привода УП-23 с датчиком:

Двухразрядный цифровой указатель положения привода РПН (логометр) УП23 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Он работает совместно с контактным резистивным датчиком угла поворота привода, или с датчиком имеющим выходной сигнал типа «токовая петля» 4 .. 20 мА (а так же 0 .. 5 мА, 0 .. 20 мА). Во втором случае в обозначении указателя указывается УП23/ТП. УП23 подходит для установки на приводы MZ-2, MZ-4 производства Болгарии на 19, 23 и другое количество положений вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR и EM а так же на любые другие приводы с резистивным датчиком и количеством ступеней не более 40. УП23/ТП подходит для установки на приводы типа ED-S и другие приводы компании MR, имеющие выходной сигнал типа «токовая петля», а так же на любые другие приводы с датчиком типа «токовая петля» и количеством ступеней не более 40. Возможна установка на отечественные приводы, рассчитанные на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.), для этого необходимо использовать взамен сельсин-датчика резистивный датчик положения привода ДП-1 или ДП-2, или датчик «токовой петли» ДП-3 производства компании «Антракс». Указатель УП23 устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа ЛКМ (типоразмер Б) или логометром типа EM (типоразмер Г), что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления. Указатель имеет цифровой выход, а так же может быть укомплектован аналоговым выходом типа «токовая петля» 4 .. 20 мА для снятия информации о ступени привода в системы телемеханики, АСДУ и АСУТП.

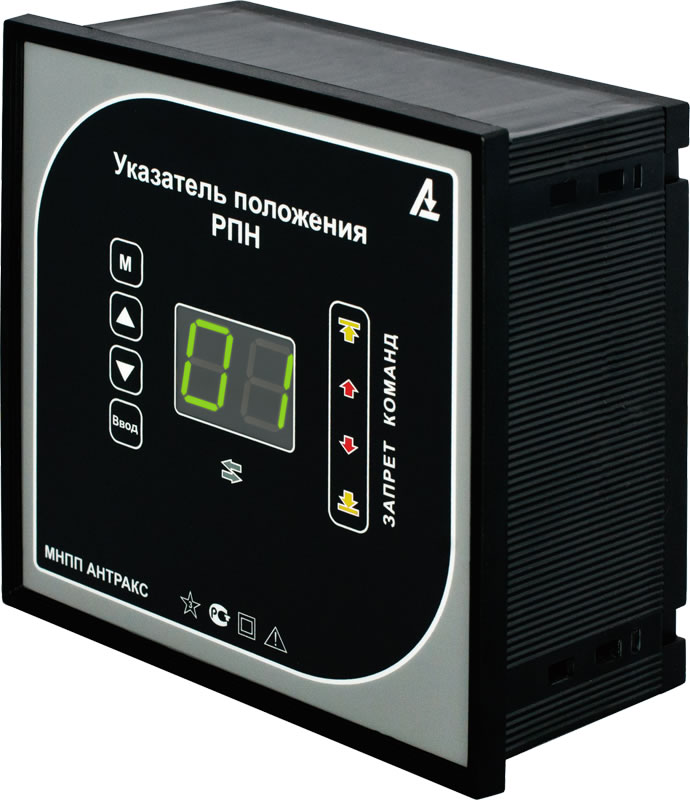

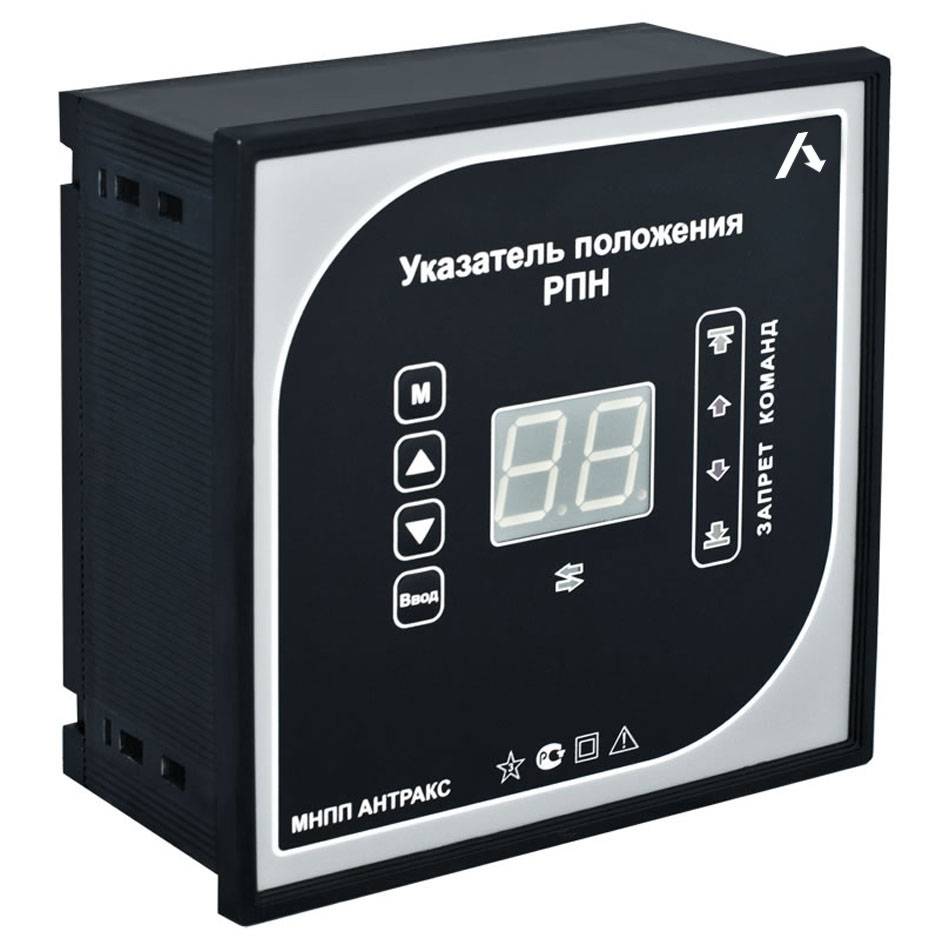

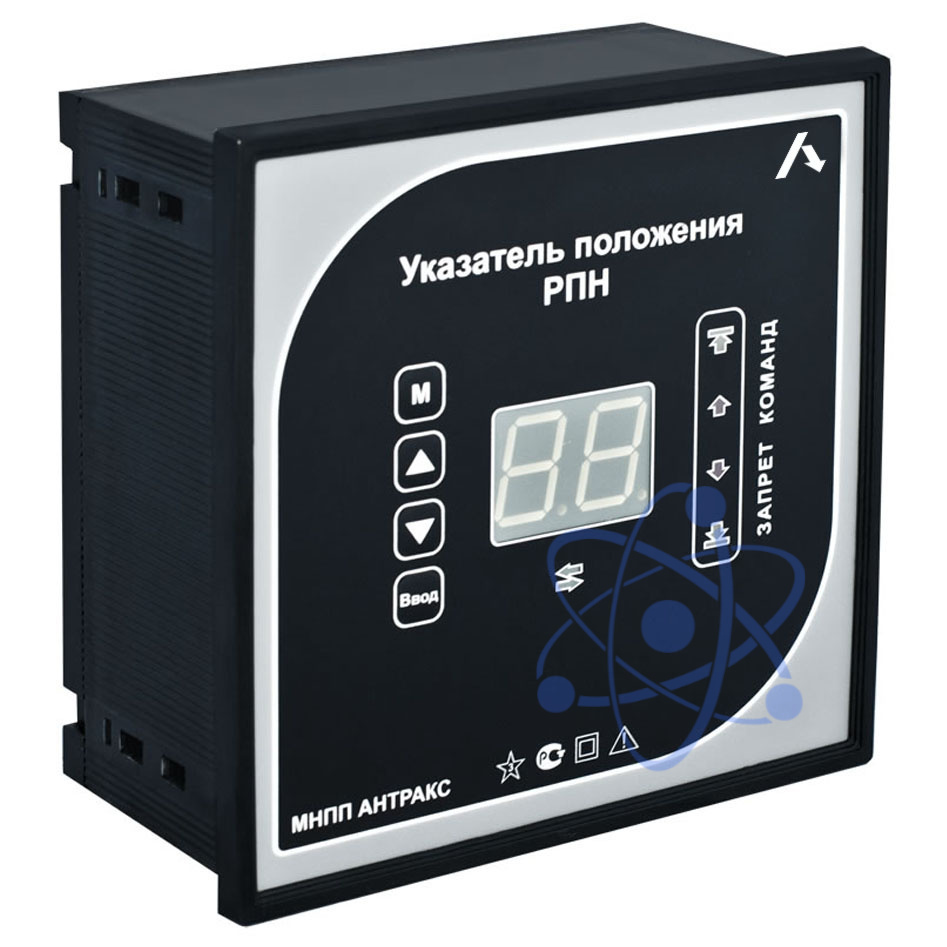

УП-23 - указатель с резистивным датчиком и возможностью настройки с клавиатуры на лицевой панели

Логометры линейки УП 2х предназначены для приводов:

• MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
• MR, EM и ED-S;
• SAV1-1600-245/ 245-013;
• ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2
• ПДП-5Л;
• Любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.

Дополнительные возможности:

• Клавиатура для настройки и калибровки прибора;
• Изменение яркости индикатора;
• Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
• Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов и передача сигналами встроенных реле;
• Компенсации сопротивления соединительных проводов резистивного датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):

• для передачи информации о ступени привода в АСУ ТП или ТМ;
• для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

• Возможность передачи информации о ступени привода в АСУ ТП или ТМ.

Настройка УП 23 может осуществляться с использованием:

• Клавиатуры, расположенной на лицевой панели прибора;
• ПК и специального программного обеспечения.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

Указатели УП 23 выпускаются во всех типоразмерах.
