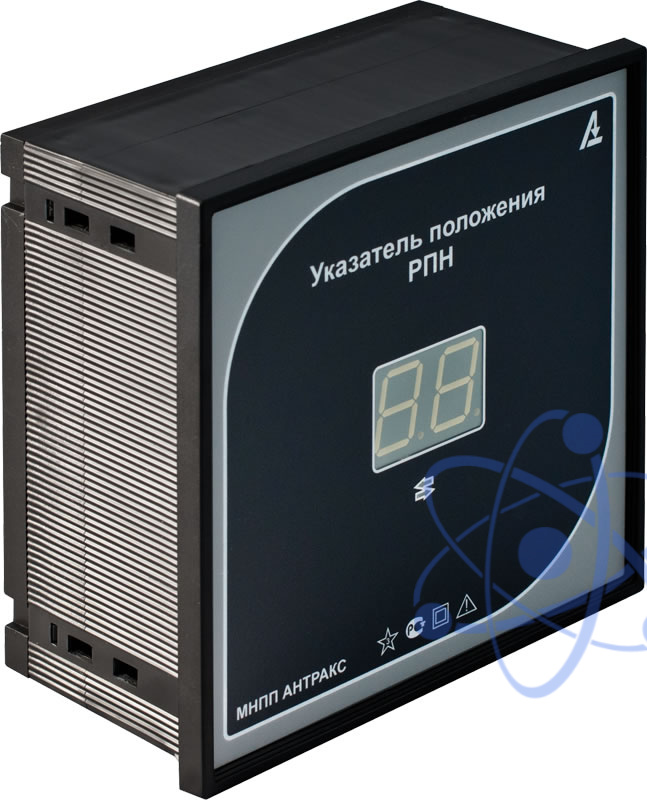

Описание указателя положения привода УП-4
УП-4 -указатель с датчиком, у которого есть аналоговый выход «Токовая петля».
Двухразрядные цифровые указатели положения привода РПН (логометры) УП 4 разработаны для работы с приводами MR, ED-S, а также c любыми другими приводами с резистивными датчиками, имеющими аналоговый выход типа «токовая петля» 0-5 мА, 0-20 мА, 4-20 мА.
Возможна установка на приводы MZ-2, MZ-4 производства Болгарии с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4, оснащен аналоговым выходом «Токовая петля».
Также возможна работа с отечественными приводами, рассчитанными на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.) с заменой сельсин-датчика датчиком положения привода ДП-3 с аналоговым выходом типа «токова петля 0-5 мА, 0-20 мА, 4-20 мА.
Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

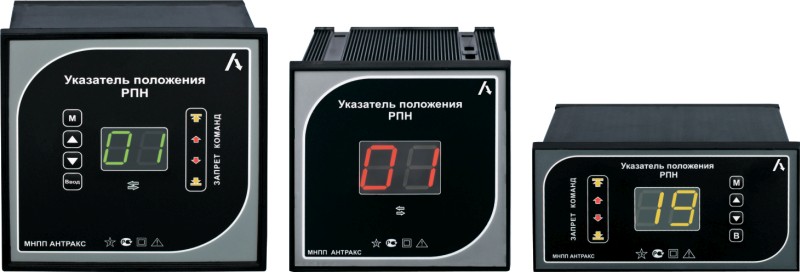

Указатели УП 4 выпускаются в корпусах типоразмеров от Б до Е (кроме настенного варианта).
Специальные функции указателей положения РПН:
- сигнализация граничных, первой и последней ступеней положения привода (УП 23, УП 25, УП 31 и УП 41);
- дополнительные дискретные выходы для подачи сигналов о достижении первой или последней ступени привода, переключении ступени и достижении граничных ступеней привода (УП 23, УП 25, УП 31 и УП 41);
- цифровой выход RS-485 (RS-232), использующийся протоколом MODBUS RTU/ASСII, позволяет передавать информацию о положении привода РПН в АСУ ТП или ТМ и настраивать прибор при подключении к компьютеру (во всех указателях положения, кроме УП 30);
- наличие Ethernet позволяет интегрироваться в современные цифровые подстанции по протоколу МЭК 60870-5-104 (УП 25);
- дополнительный аналоговый выход «Токовая петля» (0-5 мА, 0-20 мА или 4-20 мА) для передачи информации о положении привода РПН в АСУ ТП или ТМ (УП 23, УП 25, УП 31 и УП 41);
- возможность компенсации сопротивления соединительных проводов и режим настройки при включенном трансформаторе, находящемся в фиксированном положении на одной ступени (УП 23 и УП 25).
Визуальная индикация по выбору заказчика:
- оснащение всех указателей (кроме модели стрелочного прибора УП 30) светодиодным индикатором для отображения номера текущей ступени положения привода;
- отображение до 99 положений привода;
- изменение яркости свечения индикатора (модели УП 23, УП 25, УП 31 и УП 41);
- выбор цвета индикатора: красный, желтый, зеленый.
