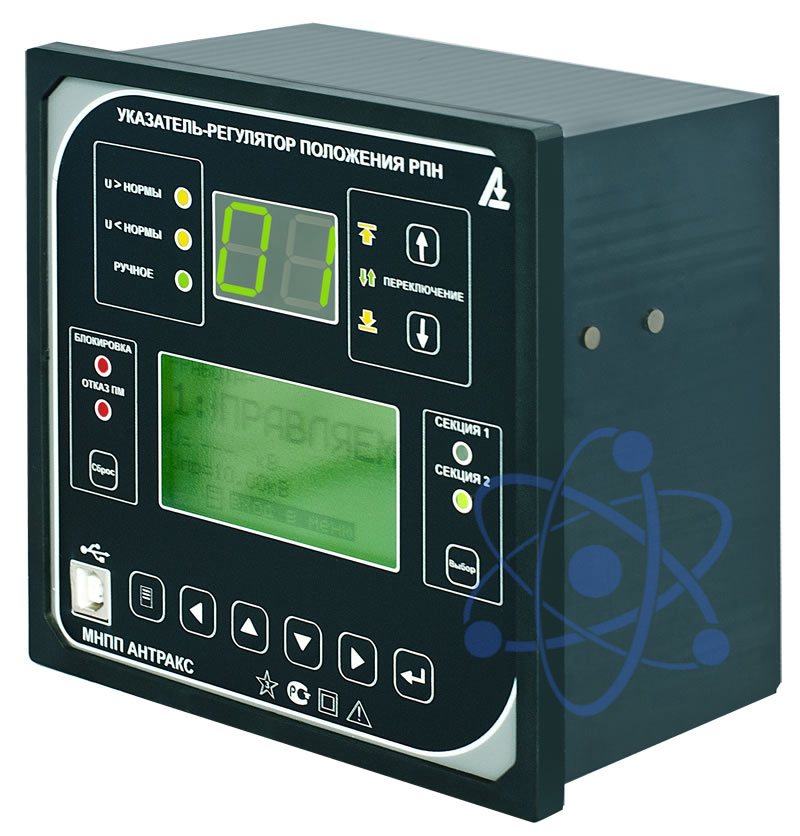

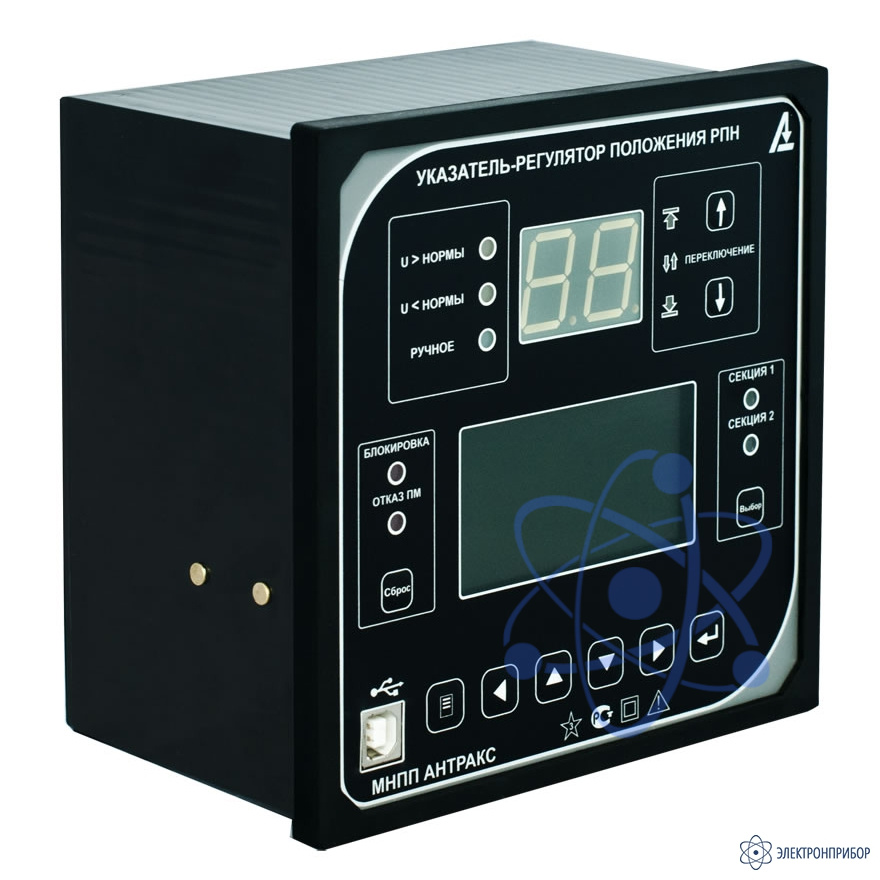

Описание регулятора положения привода УП-200:

Регулятор-указатель с функциями одновременного контроля двух систем шин:

При работе УП 200 обеспечивается одновременный контроль двух систем шин и оперативное переключение регулирования с одной секции шин на другую. В нём реализован синхронный контроль трёх переключающих механизмов для раздельного управления тремя фазами трансформатора.

В УП 200 есть функция «мертвых ступеней». При прохождении приводом РПН таких ступеней сигнал «Переключение» не воспринимается указателем-регулятором как ситуация «Привод неуправляем» и блокировка не производится.

УП 200 измеряет параметры входных аналоговых сигналов:

• Линейного напряжения контролируемой и регулируемой секции шин;
• Напряжения нулевой последовательности контролируемой и регулируемой секций шин;
• Тока ввода одной из фаз регулируемой секции шин;
• Тока ввода одной из фаз контролируемой секции шин;
• Тока одной из фаз через секционный выключатель регулируемой секции шин;
• Тока одной из фаз через секционный выключатель контролируемой секции шин.

Широкий функционал регулятора-указателя УП-200:

• Автоматическое поддержание напряжения в заданных пределах и коррекция уровня напряжения трансформатора по току нагрузки;
• Измерение и индикация текущей ступени привода РПН;
• Контроль и индикация текущих значений напряжения и тока компенсации;
• Переключение положений привода РПН посредством формирования импульсных или непрерывных команд управления приводом РПН;
• Контроль исполнения команд и исправности переключающего устройства РПН;
• Обеспечение блокировок привода РПН при:
  • обнаружении перегрузки;
  • обнаружении превышения 3U0;
  • снижении напряжения ниже Umin;
  • при поступлении внешних релейных сигналов блокировки;
• Аварийная сигнализация блокировки работы привода РПН;
• Контроль исправности привода РПН;
• Изменение внутренних настроек и режима работы прибора – оперативное изменение уставки по поддержанию напряжения с одного значения на другое;
• Передача текущих параметров, ввод и изменение уставок по цифровым интерфейсам, USB/RS-485 или аналоговому интерфейсу «Токовая петля» в устройства АСУ ТП или ТМ;
• Гальваническая развязка всех входов и выходов, а также цепей питания;
• Хранение, просмотр на встроенном ЖК-индикаторе;
• Сбор, просмотр и передача информации по линиям связи о 256-ти последних зафиксированных событиях;
• Встроенные часы-календарь обеспечивают привязку событий к реальному времени.

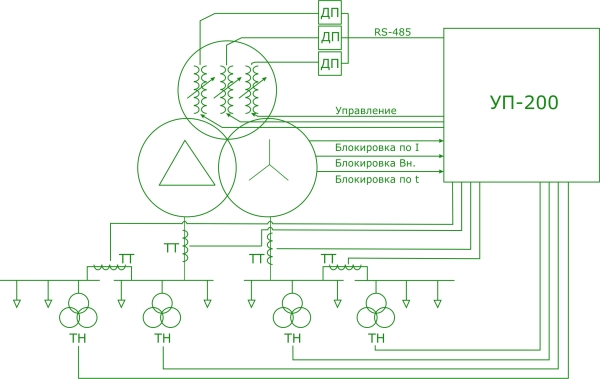

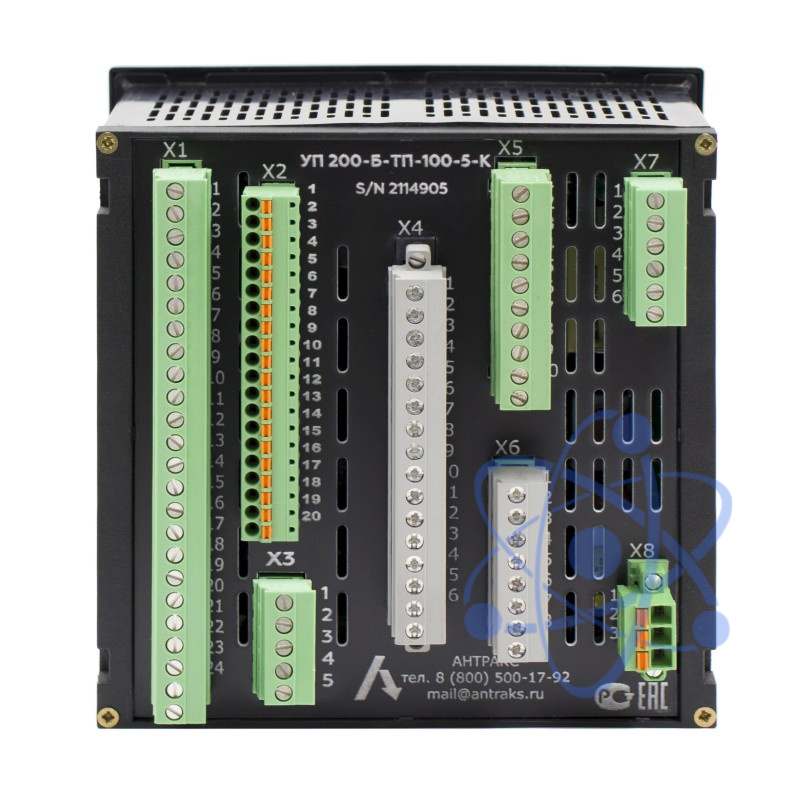

Схема подключения

Регулятор-указатель УП 200 может быть исполнен в нескольких вариантах: с цифровыми или аналоговыми выходами, с аналоговым выходом (0…20 мА).

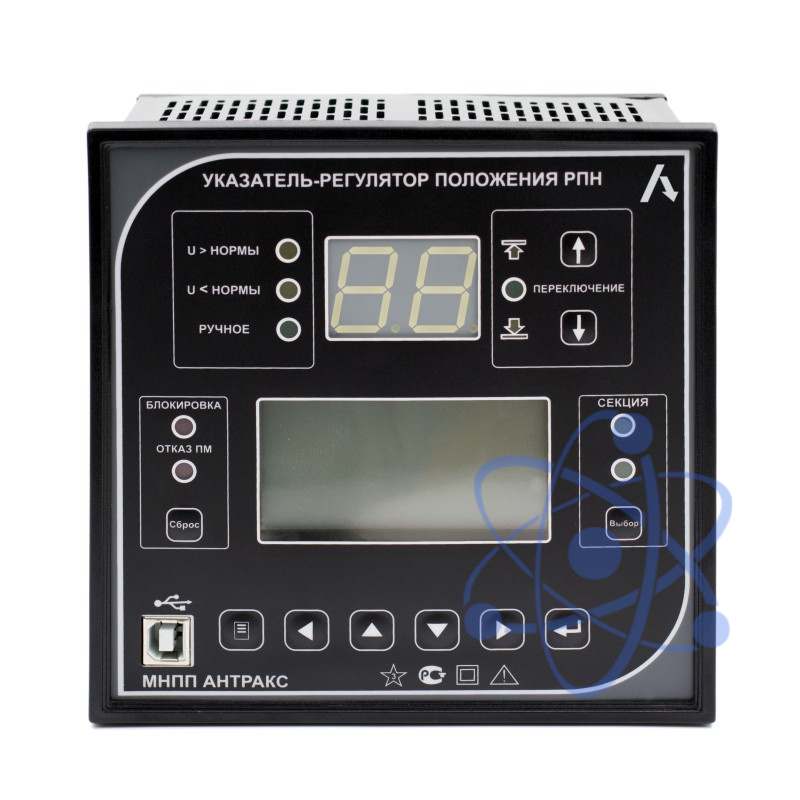

Измеренное значение текущей ступени положения привода РПН выводится на светодиодный индикатор яркостью свечения 10000 мкд, достаточной для надежного считывания показаний диспетчером со своего рабочего места при любом освещении.

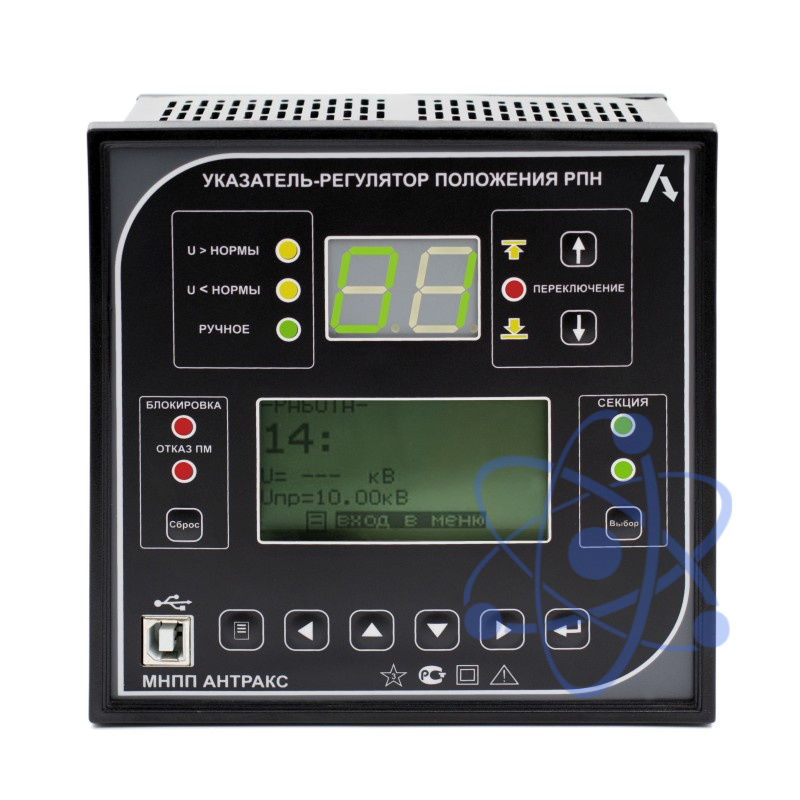

Прибор оснащен большим жидкокристаллическим информационным дисплеем, на который одновременно может быть выведено много параметров.

Регулятор-указатель совместим с приводами:

• MZ-2 и MZ-4 (Болгария);
• MR, EM и ED-S (Германия);
• BUF3, BUE3 (Швеция);
• Huamin (Китай);
• отечественными приводами (РНТ-13, ПДП-1, ПДП-4 и др.), комплектуемыми сельсин-датчиками БД404 или БД1404 или с заменой сельсин-датчика резистивным датчиком положения привода ДП-2 или цифровым датчиком ДП-3 с аналоговым выходом «Токовая петля» производства компании «Антракс»;
• с любыми другими приводами с резистивным датчиком или с датчиком, имеющим выходной сигнал «Токовая петля» или BCD-датчиком, и количеством ступеней не более 99

УП 200 выпускается в одном варианте типоразмера корпуса:

• Б: щитовой, внешние габариты 144х144х90 мм, размер вырубного отверстия 138х138 мм

Преимущества регулятора положения привода УП-200:

• Многократное повышение надежности контроля работы привода РПН;
• Дополнительные возможности настроек регулирования и определения аварийных ситуаций;
• Экономия места на щите управления;
• Работа регулятора привода в режиме «ведущий-ведомый» для уравнивания ступеней;
• Свободно программируемые входы-выходы, распределяющиеся в соответствии с потребностями пользователя.

Возможности регулятора положения привода УП-200:

• Осуществление непрерывного контроля состояния переключающего устройства трансформатора;
• Идеальное соответствие программам ремонта и модернизации за счет малых размеров и веса, легкому размещению в стандартные вырубные отверстия для указателей положения привода;
• Работа регуляторов «на входе» с любыми типами датчиков положения привода РПН без дополнительных переходников;
• Работа регуляторов «на выходе» с помощью нескольких независимых интерфейсов связи: RS485, Ethernet и USB, что позволяет легко цифровизировать данные силового оборудования любого года выпуска;
• Удобство в работе для обслуживающего персонала ПС за счёт наличия отдельных экранов для отображения ступени привода РПН и для контроля текущих параметров работы трансформатора;
• Легкое распознавание издалека работниками подстанции текущей ступени привода РПН, благодаря индикаторам с яркостью свечения 10000 мкд;
• Передача всей информации по современным каналам связи в системы телемеханики и SCADA-системы;
• Совмещение функций измерения, управления и отображения в регуляторе;
• Надежное регулирование напряжения за счет возможности синхронизации и параллельного управления трансформаторами в одной или нескольких группах;
• Возможность бесперебойного электроснабжения потребителей благодаря одновременному контролю двух систем шин и оперативному переключению регулирования с одной секции шин на другую;
• Контроль одним регулятором до 99 ступеней привода трансформатора;
• Высокая дискретность задания уставок.
