Описание GOM-7804
Измеритель сопротивления GOM-7804 предназначен для измерения низких значений сопротивлений на резисторах, переключателях, реле, соединителях, коннекторах, разъемах и клеммах.
Прибор обладает насыщенной функциональностью, превосходными техническими характеристиками и современным исполнением. Особенностью миллиомметра является то, что он обеспечивая высокий класс точности (±0,05%) при увеличении скорости измерения с 10 до 60 изм/с сохраняет формат индикации результата измерений на дисплее в 5 разрядов. Для измерения сопротивления в различных низкоомных приложениях предусмотрена четырехпроводная схема подключения.
Основные возможности и функции миллиомметра GOM-7804
- Высокий класс точности (базовая погрешность ±0.05%)
- Испытательный ток до 1 А (пост), макс. разрешение 1 мкОм
- Высокое быстродействие (до 60 изм/с), макс. индикация «50.000» (5 разрядов)
- Графический цветной TFT дисплей (диаг. 9 см, 320 x 240 точек)
- Подключение по 4-х проводной схеме
- Допусковый контроль со звуковой индикацией
- Функция измерения сопротивления с термокомпенсацией (ТС transform)
- Задержка запуска измерений (MEAS. DELAY)
- Внутренняя память: 20 профилей настроек (запись/вызов)

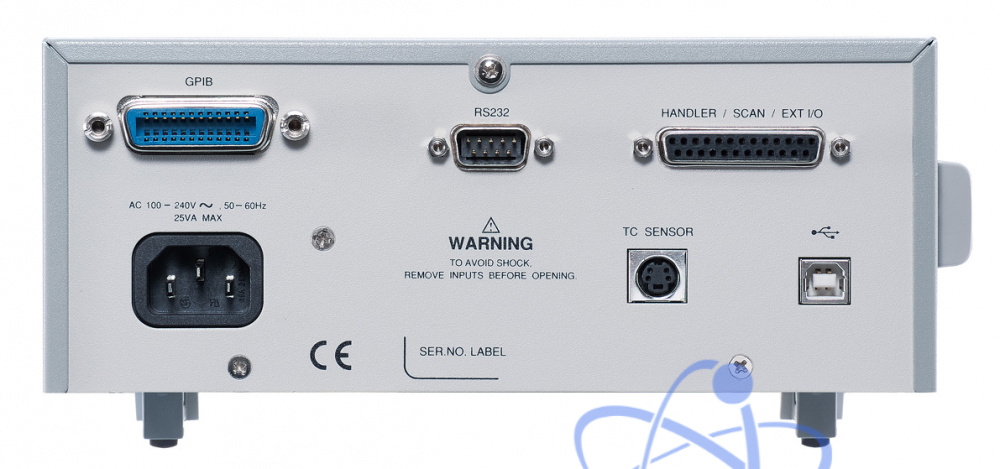

- Интерфейсы: USB device, RS-232C, Handler/Scan/EXT I/O, GPIB (опция)
Режим измерительного пульсирующего тока разной полярности (pulsed current) востребован для измерения переходного сопротивления контактов и проводников из различных материалов. При измерении малых и сверхмалых сопротивлений данный режим миллиомметра обеспечивает уменьшение влияния термоЭДС (EMF), обусловленной разностью электрических потенциалов, создаваемых парой проводов из различных материалов при колебаниях окружающей температуры. С точки зрения достоверности и точности измерений режим разнополярного постоянного испытательного тока (DC + и DC -) является наиболее предпочтительным также для измерения индуктивных компонентов.
Органы управления прибора GOM-7804

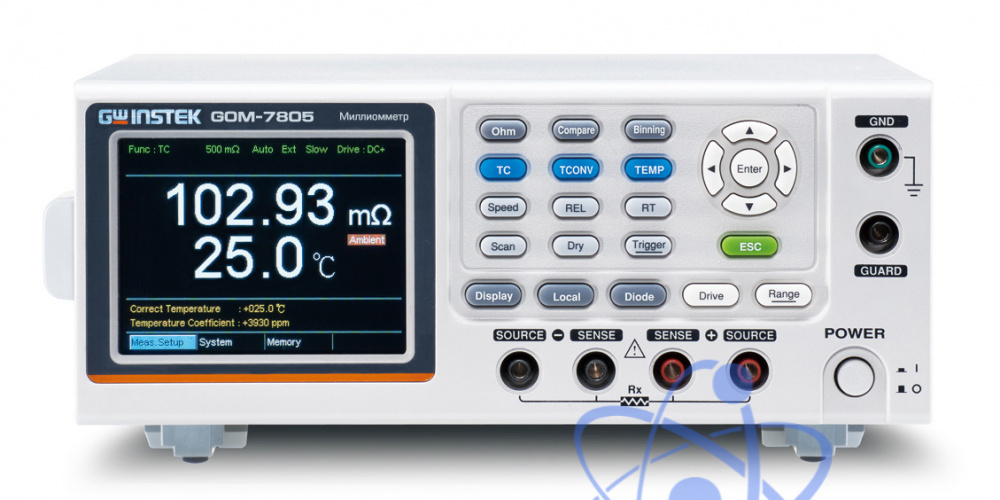

GOM-7804 имеет большой высококонтрастный цветной графический ЖК-дисплей для быстрого восприятия показаний оператором при считывании результатов измерений. Экран такой размерности обеспечивает также отображение условий, параметров и настроек теста, которые необходимы для анализа и полноты информации при выполнении измерений.
За счет продуманной эргономики органов управления и оптимальной структуры внутреннего интерфейса значительно повысилось удобство управления. Независимые клавиши функций и кнопки непосредственного доступа к режимам обеспечивают удобство в эксплуатации, что позволяет оператору выполнять задачи измерений интуитивно и с высокой производительностью.
Соединительные провода для GW Instek GOM-7804
|
Соединительные провода GTL-308 |
Для достоверности и целостности процесса измерений (measurement integrity) коммутация с объектом испытаний производится по 4-х пр. схеме (метод Кельвина) соединительными проводами GTL-308, имеющими специальный заземляющий/экранирующий коннектор (гнезда GND/земля, GUARD/защита) с целью устранения эффекта поверхностной проводимости при измерении больших сопротивления. Для обеспечения высокой точности результатов тестирования малых сопротивлений, предусмотрена функция автоматического обнуления (zeroing) для компенсации ошибок измерений, связанных с дополнительно вносимым сопротивлением соединительных проводов. |
Сферы применения цифрового миллиомметра GOM-7804
- Измерение компонентов и объектов с индуктивной составляющей (обмотки эл/моторов, электромагниты, соленоиды, первичные обмотки, трансформаторы, многожильные провода, катушки, дроссели и др. намоточные элементы)
- Тестирование электрических кабелей, анализ металлосвязи (точек присоединения, сопряжения проводов, контакты реле, переключателей, коммутаторов, места пайки/сварки)
- Разработка компонентов и дизайн изделий с повышенной тепловой чувствительностью (предохранители, резисторы, нагревательные элементы)
- Тестирование электропроводных материалов при разработке устройств и оборудования (проводящей резины и пластика, гальванических покрытий и плёнок)
- Входной контроль элементной базы на производстве РЭА, измерения в службах контроля качества готовой электротехнической и электронной продукции.
Прецизионный миллиомметр GOM-7804 сочетает в себе разнообразные вычислительные ресурсы и полностью отвечает современным запросам и нуждам инженеров в сфере низкоомных измерительных приложений, научных изысканий и промышленного дизайна.
