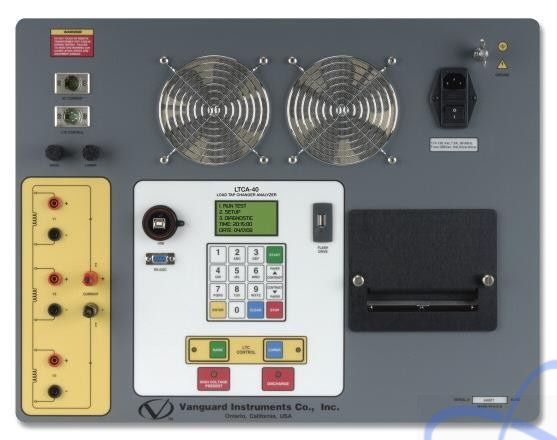

Назначение специализированного трансформаторного омметра с функцией поиска проблем рабочих контактов РПН LTCA-40:
Специализированный трансформаторный омметр с функцией поиска проблем рабочих контактов РПН LTCA-40 вляется 3-х канальным трансформаторным омметром и специально разработан для поиска проблем контактов переключения РПН и их анализа.
С тестовым током до 40A и напряжением 60В, прибор LTCA-40 предназначен для быстрого и точного измерения сопротивления обмоток мощных трансформаторов за короткое время.
Особенности специализированного трансформаторного омметра с функцией поиска проблем рабочих контактов РПН LTCA-10:
Прибор LTCA-40 имеет 3 стандартных измерительных канала и позволяет измерять сопротивление 3-х обмоток одновременно , используя четырёх-проводную схему измерения (мост Кельвина) без необходимости компенсировать собственное сопротивление измерительных проводов.
Дополнительно прибор LTCA-40 имеет высокоточный динамический (быстродействующий) канал высокого разрешения для измерения и графического отображения сопротивления устройств РПН трансформаторов прямо в процессе переключения.
Динамический тест РПН позволяет проводить измерение сопротивления в то время, как РПН переключает ступени. Тест проводится в течение 240 секунд, что позволяет устройству РПН за это время переключить все возможные положения. Данные измерений постоянно записываются в памяти прибора в течение всего времени тестирования.
Прибор LTCA-40 идеально подходит для тестирования устройств РПН, т.к. он может быть включен в момент переключения коэффициента трансформации. Благодаря этому появляется возможность быстрого тестирования устройства РПН, т.к. пропадает необходимость выполнять зарядку и разрядку цепи при каждом переключении. Прибор LTCA-40 автоматически выполняет балансировку после каждого переключения.
Положения устройств РПН могут быть изменены дистанционно (повышены или понижены), используя встроенный в прибор модуль управления РПН. Этим позволяется избежать ситуации ручного переключения положений устройства РПН трансформатора.
Измерение сопротивления
Три измерительных независимых канала прибора могут измерять одновременно три сопротивления в диапазоне от 1 мкОм до 500 Ом, программируемым тестирующим током в1A, 5A или 10A. Таким образом прибор является универсальным и позволяет измерить не только сопротивление обмоток, но и сопротивление контактов выключателей, двигателей, другими словами любого низкоомного сопротивления. Если пользователь ввел температуру окружающей среды - прибор LTCA-10 может рассчитать значение сопротивления (материал медь или аллюминий) при референсной температуре.Так же прибор имеет специальный тестовый режим непрерывной подачи тока в течение 45 минут, записывая измеренные значения сопротивления каждую минуту на встроенную память.
Мониторинг тока Двигателей переменного тока.
Прибор LTCA-40 имеет один канал для мониторинга тока, протекающего через устройства РПН в процессе переключений. Данный ток тоже отображается на графике, вместе с измеренными сопротивлениями и может помочь более точно определить возможные проблемы устройств РПН. Клещи переменного тока для измерения поставляются вместе с прибором.
По оканчании каждого измерения прибор LTCA-40 автоматически разряжает энергию, накопленную в трансформаторе. Этот процесс происходит даже при выключении прибора или отключении его от сети питания.
Динамическое измерение сопротивления.
Прибор LTCA-40 имеет высокоточный динамический (быстродействующий) канал высокого разрешения для измерения и графического отображения сопротивления устройств РПН трансформаторов прямо в процессе переключения. Измеренные значения сопротивления ложатся в основу построения графика зависимости сопротивления от времени, который может быть распечатан на встроенном принтере, и который позволяет быстро и наглядно определить в каком положении регулятор РПН имеет проблемы с контактами.
