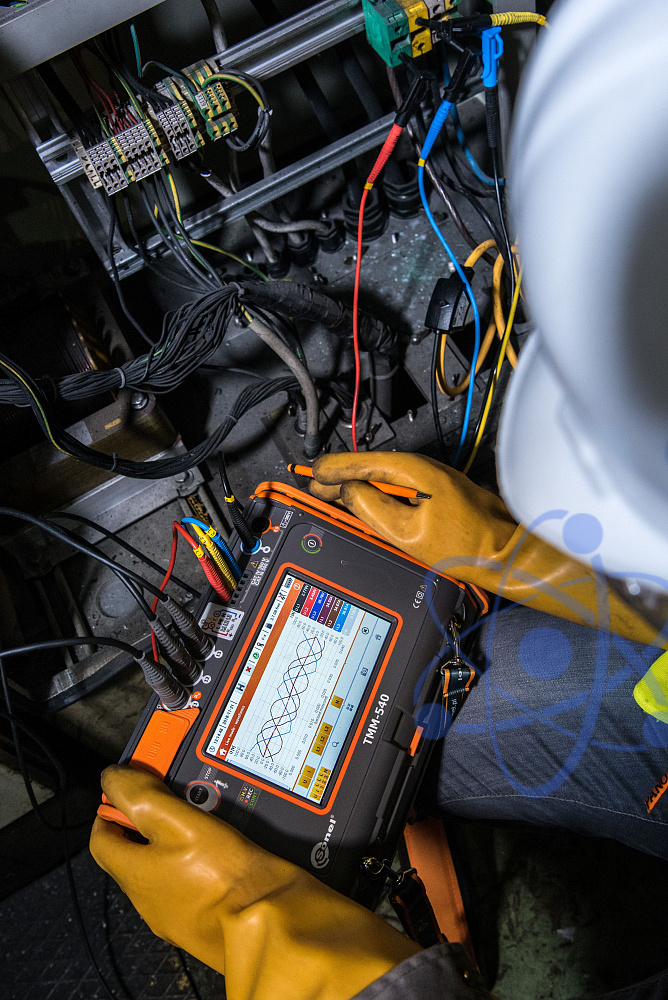

Назначение и область применения измерителя параметров электробезопасности электроустановок TMM-540:

TMM-540 – многофункциональный измерительный прибор. Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP. Функция регистратора позволить провести анализ токовых нагрузок и параметров качества электрической энергии. Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности измерителя параметров электробезопасности электроустановок TMM-540:

  • регистратор параметров качества электроэнергии;
  • калькулятор потерь электрической энергии;

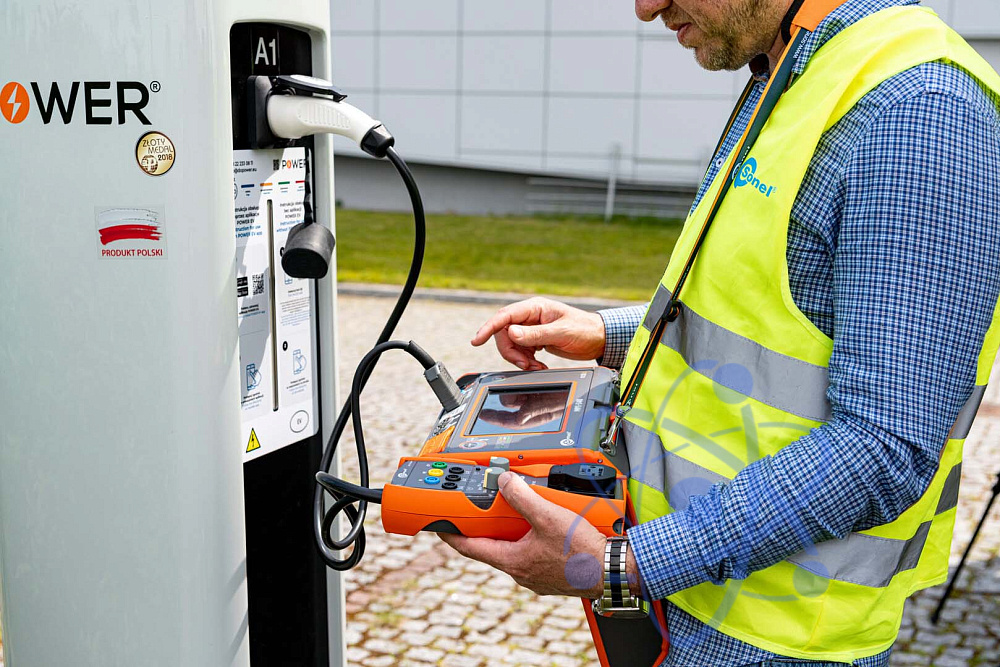

  • измерение параметров зарядных станций для электромобилей с помощью адаптера EVSE-01;
  • измерение полного, активного и реактивного сопротивления в сетях TN и IT;
  • измерение полного сопротивления в цепях L-L, L-N и L-PE;
  • измерение полного сопротивления в цепи L-PE без срабатывания УЗО;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение тока и времени отключения УЗО типа АС, А, F, B, В+ и EV;
  • измерение тока и времени отключения УЗО в сетях с изолированной нейтралью;
  • измерение сопротивления изоляции испытательным напряжением до 1000 В;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА;
  • измерение сопротивления заземляющих устройств методом 3p, 3p+клещи, 4p, 2-х клещей;
  • измерение удельного сопротивления грунта;
  • индикация последовательности чередования фаз и направления вращения двигателей;
  • измерение освещённости;
  • формирование параметров автоматических измерений;

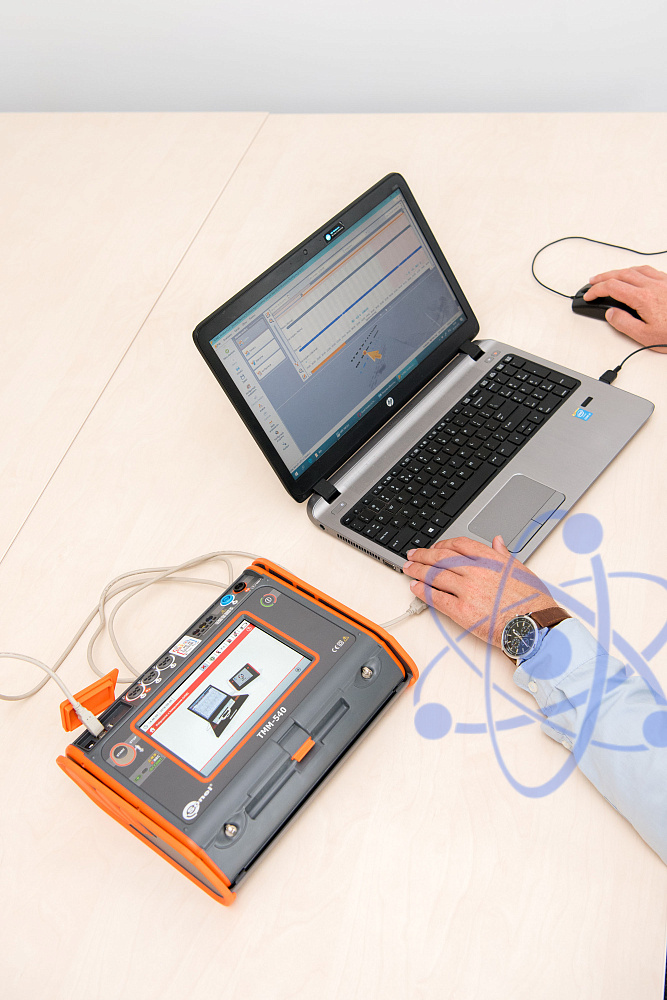

  • сохранение результатов измерений в память и передача данных на ПК.

Технические характеристики измерителя параметров электробезопасности электроустановок TMM-540:

Измерение переменного напряжения (True RMS). Диапазон частоты: 45...65 Гц
Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ±(2% и.в. + 4 е.м.р.)
300…500 В 1 В ±(2% и.в. + 2 е.м.р.)
Измерение частоты в диапазоне напряжения 50...500 В
45,0…65,0 Гц 0,1 Гц ±(0,1% и.в. + 1 е.м.р.)
Диапазон напряжения: 50…500 В.
Измерение сопротивления петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон отображения Разрешение Погрешность основная
0...19,999 Ом 0,001 Ом ±(5% и.в. + 0,03 Ом)
20,00...199,99 Ом 0,01 Ом ±(5% и.в. + 0,3 Ом)
200,0...1999,9 Ом 0,1 Ом ±(5% и.в. + 3 Ом)
Измерение сопротивления петли короткого замыкания ZL-PE[RCD] (без срабатывания УЗО)
0...19,99 Ом 0,01 Ом ±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ±(6% и.в. + 5 е.м.р.)
200...1999 Ом 1 Ом
Измерение тока срабатывания УЗО IA для синусоидального дифференциального тока
Выбранный номинальный ток УЗО Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,0...10,0 мA 0,1 мA 0,3 x IDn...1,0 x IDn ±5% IDn
30 мA 9,0…30,0 мA
100 мA 33...100 мA 1 мA
300 мA 90...300 мA
500 мA 150...500 мA
1000 мA 330…1000 мA
Измерение тока срабатывания УЗО IA для пульсирующего однополярного дифференциального тока и пульсирующего однополярного с постоянной составляющей 6 мА
10 мA 3,5…20,0 мA 0,1 мA 0,35 x IDn..2,0 x IDn ±10% IDn
30 мA 10,5…42,0 мA 0,35 x IDn..1,4 x IDn
100 мA 35…140 мA 1 мA
300 мA 105...420 мA
500 мA 175…700 мA
Измерение тока срабатывания УЗО IA для постоянного дифференциального тока
10 мA 2,0…20,0 мA 0,1 мA 0,2 x IDn…2,0 x IDn ±10% IDn
30 мA 6...60 мA 1 мA
100 мA 20...100 мA
300 мA 60...600 мA
500 мA 100...1000 мA
Измерение действующего значения напряжения прикосновения UB
Диапазон измерения Разрешение Погрешность основная
0...9,9 В 0,1 В 10% и.в. + 5 е.м.р.
10,0...99,9 В ± 15% и.в.
Измерение напряжения помех переменного тока
0...100 В 1 В ±(2% и.в. + 3 е.м.р.)
Измерение сопротивления вспомогательных электродов RH, RS
0...999 Ом 1 Ом ±(5% (RS + R+ RH) + 3 е.м.р.)
1,00...9,99 кОм 0,01 кОм
10,0...50,0 кОм 0,1 кОм
Измерение времени отключения tA УЗО
Тип УЗО Множитель Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IDn 0..300 мс 1 мс ±(2% и.в. + 2 е.м.р.)
1 IDn
2 IDn 0…150 мс
5 IDn 0…40 мс
Селективный 0,5 IDn 0..500 мс
1 IDn
2 IDn 0…200 мс
5 IDn 0…150 мс
Измерение сопротивления заземляющих устройств RE методом 3p, 4p
Диапазон Разрешение Основная погрешность
0...0,35 Ом 0,01 Ом ±(2% и.в. + 10 е.м.р.)
0,35...9,99 Ом 0,01 Ом ±(2% и.в. + 4 е.м.р.)
10,0...99,9 Ом 0,1 Ом ±(2% и.в. + 3 е.м.р.)
100...999 Ом 1 Ом
1,00...1,99 кОм 0,01 кОм
Измерение сопротивления заземляющих устройств RE методом 3p+клещи
0...0,35 Ом 0,01 Ом ±(8% и.в. + 10 е.м.р.)
0,35...9,99 Ом 0,01 Ом ±(8% и.в. + 4 е.м.р.)
10,0...99,9 Ом 0,1 Ом
100...999 Ом 1 Ом
1,00...1,99 кОм 0,01 кОм
Измерение сопротивления заземляющих устройств RE методом 2-х клещей
0...0,35 Ом 0,01 Ом ±(10% и.в. + 10 е.м.р.)
0,35...9,99 Ом 0,01 Ом ±(10% и.в. + 4 е.м.р.)
10,0...19,9 Ом 0,1 Ом
20,0...99,9 Ом 0,1 Ом ±(20% и.в. + 4 е.м.р.)
Измерение электрического сопротивления RCONT током ±200 мА
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...400 Ом 1 Ом
Измерение электрического сопротивления RX малым током
0...199,9 Ом 0,1 Ом ±(3% и.в. + 3 е.м.р.)
200...1999 Ом 1 Ом
Измерение сопротивления изоляции
Диапазон отображения для UN =
50_100_250_500_1000 В
Разрешение Основная погрешность
0...1999 кОм 1 кОм ±(3% и.в. + 8 е.м.р.)
2,00...19,99 МОм 0,01 МОм
20,0...199,9 МОм 0,1 МОм
200...999 МОм 1 МОм
1,00...9,99 ГОм 0,01 ГОм Не нормируется
Измерение сопротивления изоляции с использованием адаптеров WS-03 и WS-04
Диапазон отображения для UN =
50_100_250_500 В
Разрешение Основная погрешность
0...1999 кОм 1 кОм ±(5% и.в. + 8 е.м.р.)
2,00...19,99 МОм 0,01 МОм
20,0...199,9 МОм 0,1 МОм
200...999 МОм 1 МОм
1,00...2,00 ГОм 0,01 ГОм ±(6% и.в. + 6 е.м.р.)
Данные регистратора
Измерение переменного напряжения (True RMS)
Напряжение Диапазон и условия Разрешение Основная погрешность
URMS 20% Unom ≤ URMS ≤ 120% Unom для Unom ≥ 100 В 0,1% Unom ±0,5% Unom
Измерение переменного тока (True RMS)
Ток Диапазон и условия Разрешение Основная погрешность
IRMS Гибкие клещи F-1/F-2/F-3
0…3000 A (10 kAp-p @ 50Гц) 0,01% Inom ±20% и.в.
Жёсткие клещи C-4
0...1000 A (3600 Ap-p) 0,01% Inom 0,1...10 A: ± (3% и.в. + 0,1 A)
10...50 A: ±3% и.в.
50...200 A: ±1,5% и.в.
200...1000 A: ±0,75% и.в.
1000…1200 A: ±0,75% и.в.
Жёсткие клещи C-5
0..1000 A (3600 Ap-p) 0,01% Inom 0,5…100 A: ± (1,5% и.в. + 1 A)
100...800 A: ± 2,5% и.в.
800...1000 A: ± 4% и.в.
1000...1400 A пост. тока: ± 4% и.в.
Жёсткие клещи C-6A
0...10 A (36 Ap-p) 0,01% Inom 0,01...0,1 A: ± (3% и.в. + 0,001 A)
0,1...1 A: ±2,5% и.в.
1...12 A: ±1% и.в.
Жёсткие клещи C-7А
0...100 A (360 Ap-p) 0,01% Inom 0,01...100 A: ± (0,5% и.в. + 0,02 A)
Измерение частоты переменного тока
Частота Диапазон и условия Разрешение Основная погрешность
f 40...70 Гц 15% Unom ≤ URMS ≤ 120% Unom 0,01 Гц ±0,05 Гц
Измерение частоты переменного тока
Мощность и энергия Условия (для мощности и энергии 80% Unom ≤ Unom < 120% Unom) Разрешение Основная погрешность
Активная мощность
Активная энергия
2% Inom ≤ Inom < Inom зависит от Unom и Inom
Реактивная мощность
Реактивная энергия
2% Inom ≤ Inom < Inom зависит от Unom и Inom
Полная мощность
Полная энергия
2% Inom ≤ Inom < Inom зависит от Unom и Inom
Коэффициент мощности (PF) 0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom 0,01 ±0,03
Коэффициент фазового сдвига (cosφ/DPF) 0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom 0,01 ±0,03
Асимметрия Диапазон и условия Разрешение Основная погрешность
Коэффициент несимметрии по обратной и нулевой последовательности 0...20% для 80% Unom ≤ URMS < 150% Unom 0,1% ±0,15%
Измерение частоты переменного тока
Гармоники Диапазон и условия Разрешение Основная погрешность
Амплитуда URMS 0...120% Unom 0,01% Unom ±0,15% Unom если и.в. <3% Unom ±5% и.в. если и.в. ≥ 1% Unom
Амплитуда IRMS В зависимости от используемых клещей (смотри данные IRMS) 0,01% Inom ±0,5% Inom если и.в.<10% Unom ±5% и.в. если и.в.≥ 1% Unom
Общие характеристики
Питание измерителя Пакет аккумуляторов SONEL Li-Ion 11,1 В, 3,4 Ач.
Параметры ЗУ аккумуляторов постоянное 12 В / 2,5 A 100…240 В, 50…60 Гц (сеть)
Диапазон температур, позволяющий начать зарядку аккумулятора 10…40 °C
Температуры, при которых прекращается зарядка аккумулятора < 5 °C и ≥ 50°C
Категория электробезопасности CAT IV/300 В, CAT III/500 В
Диапазон рабочих температур 0…50 °C
Диапазон температур при хранении -20…60 °C
Влажность 20…80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP51 (с закрытыми заглушками разъёмов)
Высота над уровнем моря ˂ 2000 м
Размеры 228 x 223 x 75 мм
Масса около 2,2 кг
Дисплей цветной ЖКИ TFT, сенсорный, 800 x 480 px, диагональ 7”
Количество измерений ZS или параметров RCD для аккумуляторных батарей, не менее 3000 (6 изм./мин)
Количество измерений RISO или R для аккумуляторных батарей, не менее 1000
Время регистрации для аккумуляторных батарей, ч 16
Время до автоматического выключения Auto-OFF 2 мин, 5 мин или функция отключена.
Память Без ограничений
Интерфейс USB
Соответствие ГОСТ Р МЭК 61557-1-2005
Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Таблица сравнения измеритель параметров электробезопасности электроустановок серии MPI и TMM:

Параметр Значение
MPI-502 MPI-520 MPI-525 MPI-530 MPI-530-IT TMM-540
Измерение параметров петли «фаза-нуль» ZL-NL-PEL-LL-PE RCD ZL-NL-PEL-LL-PE RCD ZL-NL-PEL-LL-PE RCD ZL-NL-PEL-LL-PE RCD ZL-NL-PEL-LL-PE RCD ZL-NL-PEL-LL-PE RCD
Измерение параметров УЗО AC, A
Режим Auto
AC, A, B
Режим Auto
AC, A, B
Режим Auto
АС, А, F, B, B+
Режим Auto
АС, А, F, B, B+
Режим Auto
В сетях IT
АС, А, F, B, B+
EV Режим Auto
В сетях IT
Rcont + + + + + +
Измерение параметров изоляции - 1000 В, 3 ГОм
AutoISO-1000C
2500 В, 10 ГОм
Каб, Кпол
AutoISO-2500
1000 В, 10 ГОм
AutoISO-1000C
1000 В, 10 ГОм
AutoISO-1000C
1000 В, 10 ГОм
AutoISO-1000C
Измерение параметров заземляющих устройств - 3p 3p 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ - + - +,
гармоники
+,
гармоники
+,
гармоники
LOGGER - - - + + (1 фаза) + (3 фазы)
Чередование фаз - + + + + +
Освещенность
(люксметр)
- - - +
LP1
+
LP1
 +
LP1, LP-10B, LP-10A
Память/ПК +
OR-1 (USB) v2
+
USB
+
USB
+
USB
OR-1 (USB) v2
+
USB
OR-1 (USB) v2
 +
USB
Wi-Fi

Примечание:

  • L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания;
  • L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания;
  • L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания;
  • L-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА);
  • Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора;
  • Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов;
  • 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения;
  • Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
  • U – измерение действующего напряжения сети;
  • I – измерение тока в сети;
  • f – измерения частоты сети;
  • Q – измерение реактивной мощности;
  • P– измерение активной мощности;
  • S– измерение полной мощности;
  • cosφ – измерения коэффициента мощности;
  • LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3.

Комплект поставки TMM-540

1
Наименование Описание Количество Индекс

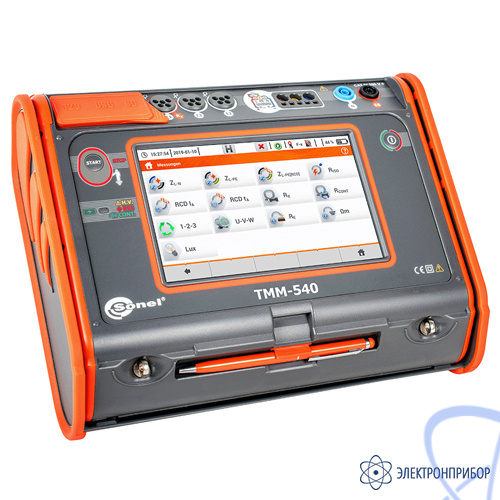

1 Измеритель параметров электробезопасности электроустановок TMM-540 Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP.  1 WMRUTMМ540
2 Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты и записи результатов в память при подключении к розеткам. 1 WAADAWS03
3 Адаптер автомобильный (12В) Устройство для зарядки элементов питания от автомобильной сети. 1 WAPRZLAD12SAM
4 Аккумуляторная батарея Li-Ion SONEL-15 11,1V Аккумуляторная батарея Li-Ion SONEL-15 11,1V. 1 WAAKU15
5 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBU20K02
6 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
7 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
8 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01
9 Зарядное устройство для аккумуляторов Z7 Входное напряжение 100…240 В AC. Выходное напряжение 12 В DC. Максимальная выходная мощность 30 Вт. 1 WAZASZ7CZ
10 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений. 2 WASONG30
11 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
12 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
13 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
14 Кабель последовательного интерфейса USB Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WAPRZUSB
15 Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230CZ
16 Клещи гибкие F-3A Диапазон: 1…3000 А AC 10000 Ap-p для 50 Гц. Частота: 40 Гц … 10 кГц. Выходной сигнал: 38,8 мкВ/А. Диаметр: 140 мм. Погрешность: 1%. 3 WACEGF3AOKR
17 Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKPL
18 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. WAPRZ1X2BUBB
19 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
20 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
21 Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N 1 WAPRZ1X2BLBBN
22 Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений. 1 WAPRZ1X8REBB
23 Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений. 1 WAPRZ1X8BLBB
24 Провод измерительный 15 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств. 1 WAPRZ015BUBBSZ
25 Провод измерительный 30 м на катушке с разъёмами «банан» красный Предназначен для проведения измерений сопротивления заземляющих устройств приборами. 1 WAPRZ030REBBSZ
26 Соединитель электрический – адаптер с резьбой М4/М64 Соединитель электрический – адаптер с резьбой М4/М64. 1 WAADAM4M64
27 Футляр L2 Предназначен транспортировки прибора. 1 WAFUTL2

©️ 2014 — 2024 ТОО ЭЛЕКТРОНПРИБОР KZ — Измерительные приборы и испытательное оборудование
×
Авторизация
