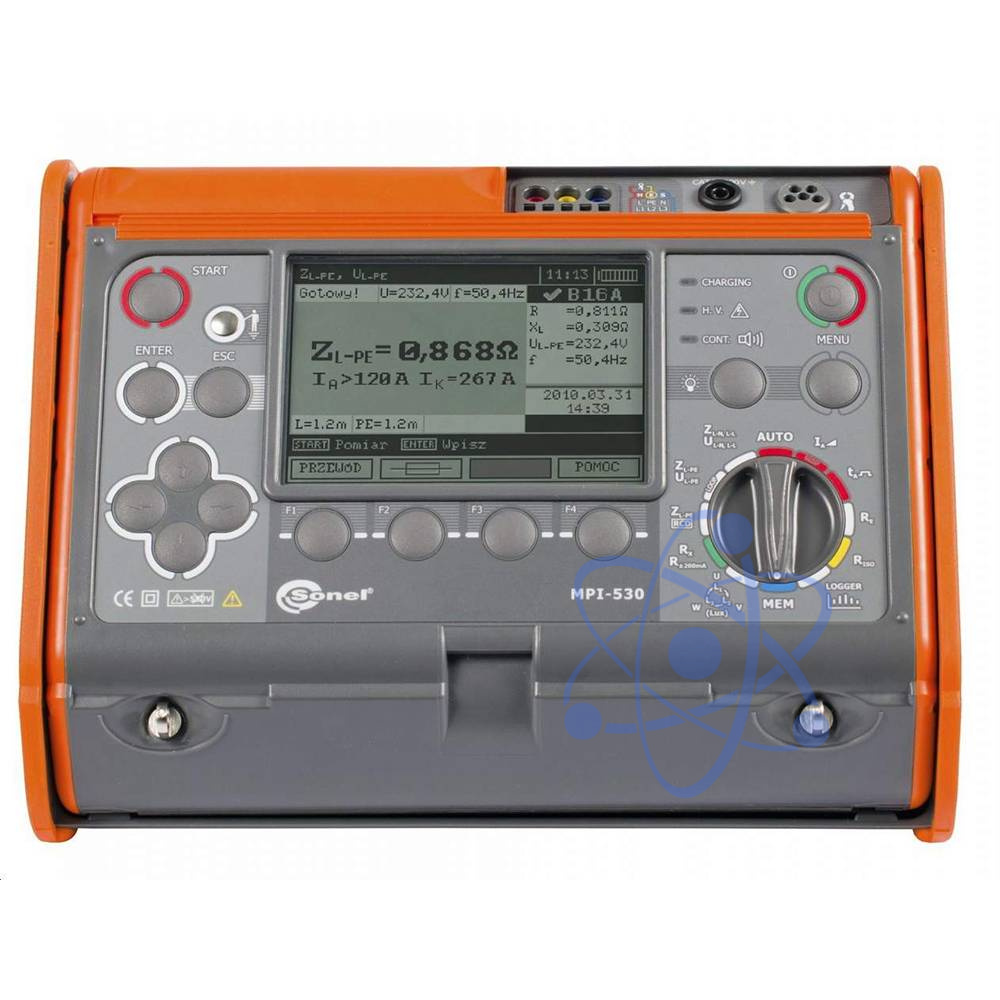

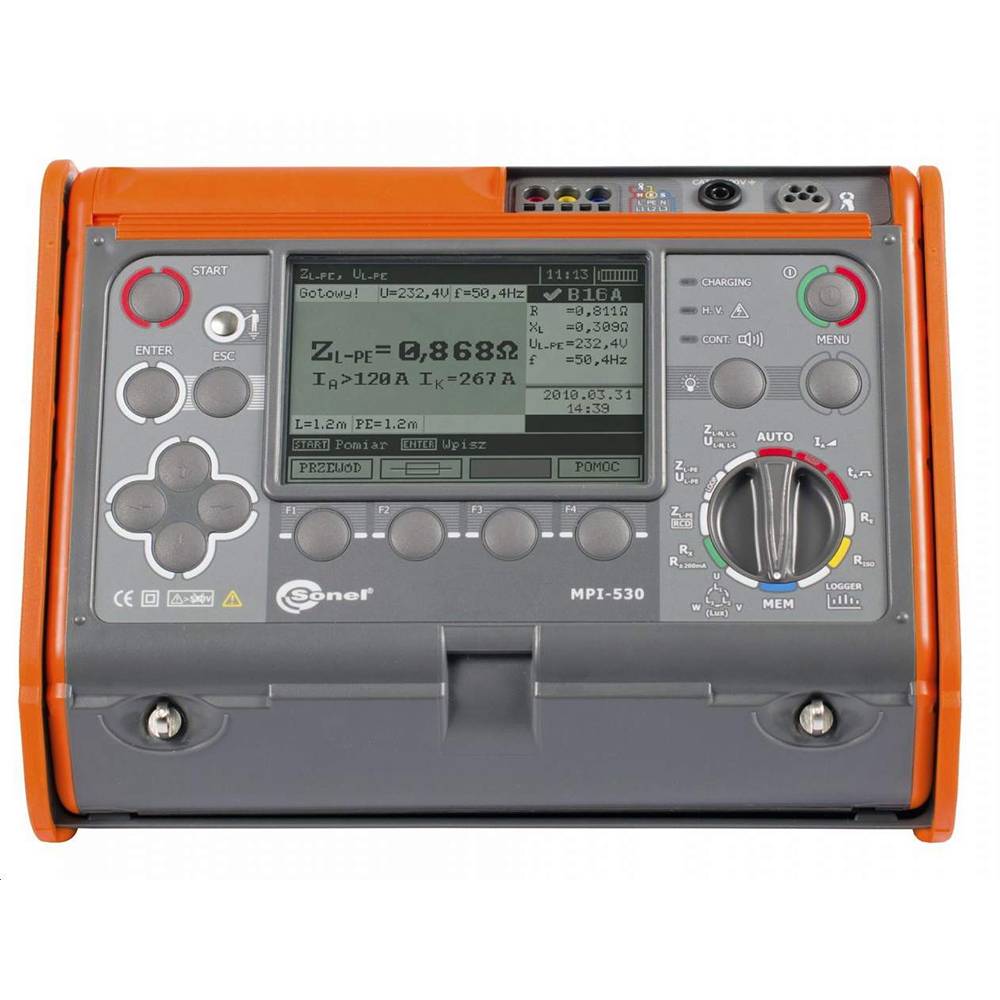

MPI-530 — измеритель параметров электробезопасности электроустановок

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

36935

Оригинальный прибор

Под заказ

2 024 854 ₸Цена с НДС

Запросить КП

Запросить индивидуальные условия

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение измерителя параметров электробезопасности электроустановок MPI-530:

Измерители MPI-530 применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Особенности измерителя параметров электробезопасности электроустановок MPI-530:

Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
Вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
Измерение силы тока и времени отключения УЗО типов AC, A, B;
Автоматический режим измерения параметров УЗО;
Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
Измерение сопротивления заземляющих устройств методом двух клещей;
Измерение удельного сопротивления грунта;
Измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
Измерение сопротивления электроизоляции испытательным напряжением до 1000 В;

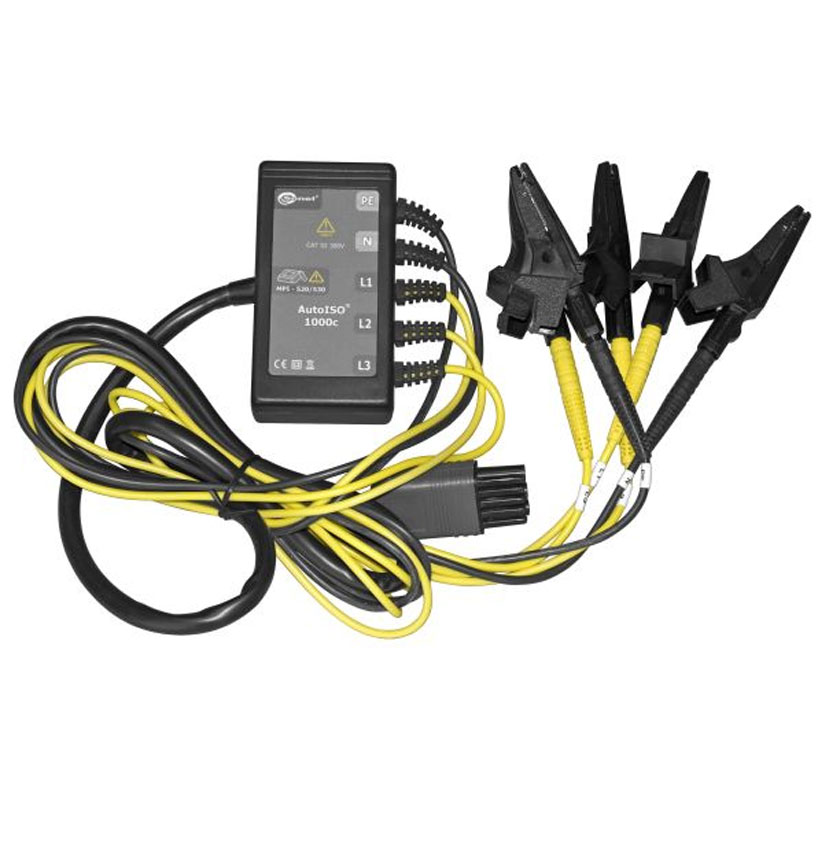

Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
Измерение освещенности с использованием адаптера LP1;
Проверка последовательности чередования фаз;
Обновленная структура памяти прибора и передача результатов измерений в компьютер;
Действующего значения напряжения переменного тока;
Частоты переменного тока;
Действующего значения силы переменного тока;
Полной мощности;
Среднеквадратического значения гармонических составляющих напряжения и силы тока;
Суммарного коэффициента гармонических составляющих напряжения и силы тока;

Технические характеристики измерителя параметров электробезопасности электроустановок MPI-530:

Измерение напряжения переменного тока (True RMS).

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
0...299,9 В	0,1 В	± (2% и.в. + 4 е.м.р.)
300...500 В	1 В	± (2% и.в. + 2 е.м.р.)
Диапазоны измерений
0...299,9 В

Измерение частоты.

Диапазоны измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений
45...65 Гц	0,1 Гц	±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения
50...500 В

Режим регистратора. Измерение тока (True RMS).

Диапазон	Разрешение	Основная погрешность*
С измерительными клещами C-6
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...999 мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
С измерительными клещами C-3
0...99,9 мА	0,1 мА	± (8 % и.в. + 3 е.м.р.)
100...мА	1 мА	± (8 % и.в. + 3 е.м.р.)
1,00...9,99 А	0,01 А	± (6 % и.в. + 5 е.м.р.)
10,0...99,9 А	0,1 А	± (5 % и.в. + 5 е.м.р.)
100...999 А	1 А	± (5 % и.в. + 5 е.м.р.)

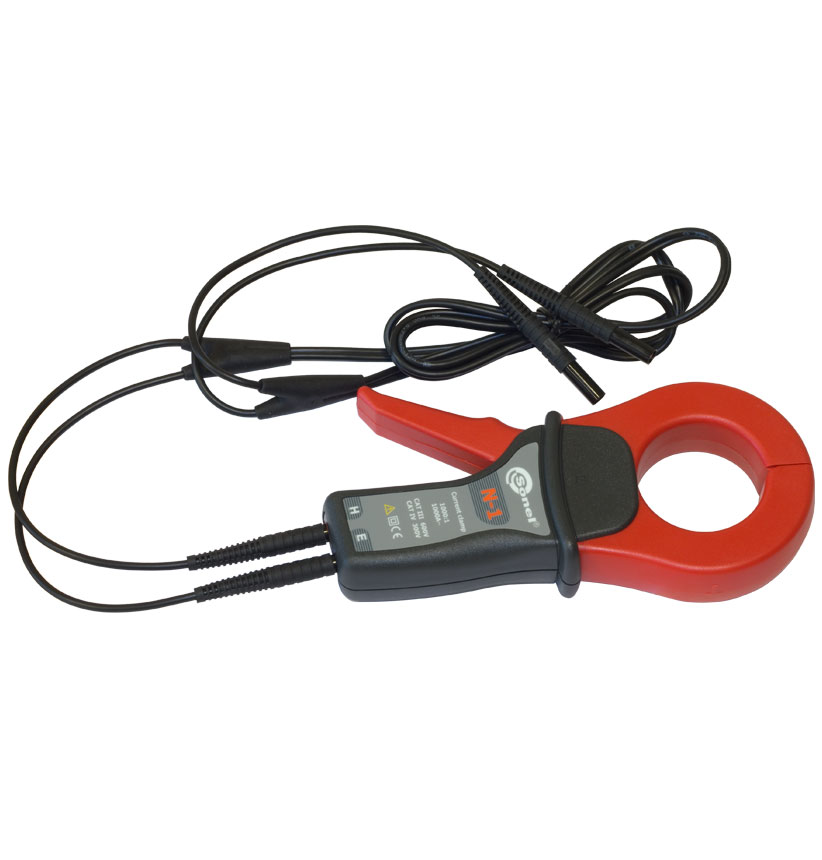

С измерительными клещами F-1, F-2, F-3
1...9,99 А	0,01 А	± (0,1 % I_nom + 2 е.м.р.)
10,0...99,9 А	0,1 А	± (0,1 % I_nom + 2 е.м.р.)
100...999 A	1 А	± (0,1 % I_nom + 2 е.м.р.)
1,00...3,00 кA	0,01 кA	Не нормируется

Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

Измерение активной P, реактивной Q и полной S мощности, а также cos φ.

Диапазон	Разрешение	Основная погрешность
Клещи C-6
0...999 ВА	1 ВА	± (10%?S_изм + 3 е.м.р.)
1...5,00 кВА	0,01 кВА	± (8%?S_изм + 5 е.м.р.)
Клещи C-3
0...999 ВА	1 ВА	± (10%?S_изм + 5 е.м.р.)
1...9,99 кВА	0,01 кВА	± (8%?S_изм + 5 е.м.р.)
10...99,9 кВА	0,1 кВА	± (8%?S_изм + 5 е.м.р.)
100...500 кВА	1 кВа	± (8%?S_изм + 5 е.м.р.)
С измерительными клещами F-1, F-2, F-3
0...999 ВА	1 ВА	± (10%?S_изм + 9 е.м.р.)
1...9,99 кВА	0,01 кВА	± (10%?S_изм + 6 е.м.р.)
10...кВА	0,1 кВА	± (10%?S_изм + 5 е.м.р.)
100...кВА	1 кВа	± (10%?S_изм + 5 е.м.р.)
501...999 кВА	1 кВа	Не нормируется
1,00...1,50 МВА	0,01 МВа	Не нормируется

U: от 0 В до 500 В;
I: от 10 мА до 1 кА – С-3;
от 10 мА до 3 кА – F-1, F-2, F-3;
от 10 мА до 10 А – С-6;
f: от 45 Гц до 65 Гц

Измерение гармоник напряжения.

Диапазон		Разрешение	Основная погрешность
(h=1...15)	0...299,9 В	0,1 В	± (5% UH,h_изм + 3 е.м.р.)
(h=1...15)	300...500 В	1 В
(h=16...40)	0...299,9 В	0,1 В
(h=16...40)	300...500 В	1 В

Измерение гармоник тока.

Диапазон	Разрешение	Основная погрешность
В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3)	В зависимости от диапазона измерения тока	± 0,1 × I_{H,h изм}

Коэффициент гармонических составляющих напряжения THD_U ( h = 2...40) .

Диапазон	Разрешение	Основная погрешность
От 0 до 999,9 % (для U_изм > 1%· U_nom)	0,1 %	± 5% × THD_{I изм}

Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L.
Измерение полного сопротивления петли короткого замыкания Z_S.
Диапазон измерений, согласно IEC 61557-3.

Измерительный провод	Диапазон измерения Z_S
1,2 м	0,130 Ом...1999,9 Ом
5 м	0,170 Ом...1999,9 Ом
10 м	0,210 Ом...1999,9 Ом
20 м	0,290 Ом...1999,9 Ом
WS-03, WS-04	0,190 Ом...1999,9 Ом

Диапазон отображения.

Диапазон	Разрешение	Основная погрешность
0.000 Ом...19.999 Ом	0.001 Ом	± (5% и.в. + 0.03 Ом)
20.00 Ом...199.99 Ом	0.01 Ом	± (5% и.в. + 0.3 Ом)
200.0 Ом...1999.9 Ом	0.1 Ом	± (5% и.в. + 3 Ом)

Номинальное напряжение сети U_nL-N/ U_nL-L: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В.
Рабочий диапазон напряжения: 95 В…270 В (для Z_L-PE и Z_L-N) и 95 В…440 В (для Z_L-L).
Номинальная частота сети fn: 50 Гц, 60 Гц.
Рабочий диапазон частоты: 45 Гц…65 Гц.
Максимальный измерительный ток (для 415 В): 41.5 A (продолжительность - 10 мс).
Проверка правильности подсоединения контакта PE при помощи сенсорного электрода.
Проверка исправности соединения контакта PE при помощи электрода прикосновения.

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания.

Диапазон	Разрешение	Основная погрешность
0 Ом...19,999 Ом	0,001 Ом	± (5% + 0.05 Ом) от Z_s

Измерение тока I_К петли короткого замыкания.
Диапазон измерений, согласно IEC 61557-3 рассчитывается на основе измерительных диапазонов для Z_S и номинального напряжения.

Диапазон	Разрешение	Основная погрешность
0,055...1,999 A	0,001 A	Рассчитывается на основе погрешности для петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0...40,0 кA	0,1 кA

Ожидаемый ток короткого замыкания рассчитанный и отображенный на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокругленному значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока I_K, отображаемую измерителем или фирменным программным обеспечением.

Измерение параметров петли короткого замыкания Z_L-PE УЗО (без срабатывания УЗО).
Измерение полного сопротивления петли короткого замыкания Z_S.
Диапазон измерения, согласно IEC 61557-3: 0,50 Ом...1999 Ом для проводников 1,2 м, WS-03 и WS-04, а также 0,51 Ом...1999 Ом для проводников 5 м, 10 м и 20 м.

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (6% и.в. + 5 е.м.р.)
200...1999 Ом	1 Ом	± (6% и.в. + 5 е.м.р.)

Не вызывает срабатывания УЗО с I_Δn ≥ 30 мA.
Номинальное напряжение сети Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В.
Рабочий диапазон напряжений: 95…270 В.
Номинальная частота сети fn: 50 Гц, 60 Гц.
Рабочий диапазон частоты: 45…65 Гц.
Проверка исправности соединения контакта PE при помощи электрода прикосновения.

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания.

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% + 10 е.м.р.) Z_S

Рассчитывается и отображается для Z_S < 20 Ом

Ток короткого замыкания I_К петли Диапазон измерений, согласно IEC 61557-3 рассчитывается на основе измерительных диапазонов для Z_S и номинального напряжения.

Диапазон	Разрешение	Основная погрешность
0,055...1,999 A	0,001 A	Рассчитывается на основе погрешности для петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199.9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0.01 кA
20,0...40,0 кA	0,1 кA

Ожидаемый ток короткого замыкания, рассчитанный и отображенный на дисплее измерителя, может немного отличаться от значения, полученного пользователем при помощи калькулятора, используя показанное значение полного сопротивления, потому что прибор вычисляет ток по неокругленному значению полного сопротивления петли короткого замыкания. Следует считать правильной и более точной величину тока I_К, отображаемую измерителем или фирменным программным обеспечением.

Измерение параметров устройств защитного отключения (УЗО):

Номинальное напряжение сети Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 95...270 В
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 4...65 Гц

Тест срабатывания УЗО и время отключения УЗО t_A (для режима t_A).
Диапазон измерения, согласно IEC 61557-6: 0 мс ... до верхнего предела отображаемого значения.

Тип УЗО	Множитель	Диапазон	Разрешение	Основная погрешность
Стандартные и с малой задержкой	0,5 I_Δn	0...300 мс	1 мс	± (2% и.в. + 2 е.м.р.)¹
	1 _Δn	0...300 мс
	2 _Δn	0...150 мс
	5 _Δn	0...40 мс
Селективные	0,5 I_Δn	0...500 мс
	1 _Δn	0...500 мс
	2 _Δn	0...200 мс
	5 _Δn	0...150 мс

1для IΔn = 10 мА и 0,5 I_Δn основная погрешность ± (2% и.в. +3 е.м.р.)

Точность заданного дифференциального тока:

для 1*I_Δnn, 2*I_Δnn и 5*I_Δnn — 0...8 %
для 0,5*I_Δn — 8...0 %

Действительная величина создаваемого тока утечки при измерении времени отключения УЗО [mA].

I _Δn	Множитель
I _Δn	0,5				1
10	5	3,5	3,5	5	10	20	20	20
30	15	10,5	10,5	15	30	42	42	60
100	50	35	35	50	100	140	140	200
300	150	105	105	150	300	420	420	600
500	250	175	175	-	500	700	700	1000*
I _Δn	Множитель
I _Δn	2				5
10	20	40	40	40	50	100	100	100
30	60	84	84	120	150	210	210	300
100	200	280	280	400	500	700	700	1000*
300	600	840	840	-	-	-	-	-
500	1000	-	-	-	-	-	-	-
1000	-	-	-	-	-	-	-	-

* не применяется при Un = 110 В, 115 В и 127 В

Измерение сопротивления защитного заземления R_E (относится к сети ТТ).

I _Δn	Диапазон	Разрешение	Измерительный ток	Основная погрешность
10 мA	0,01...5,00 кОм	0,01 кОм	4 мA	0...+ 10 % и.в. ± 8 е.м.р.
30 мA	0,01...1,66 кОм	0,01 кОм	12 мA	0...+10% и.в. ±5 е.м.р.
100 мA	1...500 Ом	1 Ом	40 мA	0..+5% и.в. ±5 е.м.р.
300 мA	1...166 Ом		120 мA
500 мA	1...100 Ом		200 мA
1000 мA	1...50 Ом		400 мA

Измерение тока отключения УЗО I_A для синусоидального дифференциального тока. Диапазон измерения, согласно IEC 61557-6: (0,3...1,0) I_Δn

I _Δn	Диапазон	Разрешение	Измерительный ток	Основная погрешность
10 мA	3,3...10,0 мA	0,1 мA	0,3 × I_Δn...1,0 × I_Δn	± 5 % IΔ
30 мA	9,0...30.0 мA	0,1 мA
100 мA	33...100 мA	1 мА
300 мA	90...300 мA
500 мA	150...500 мA
1000 мA	330...1000 мA

Допускается начало измерения с положительного или отрицательного полупериода тока утечки;
Время протекания тока измерения: максисмально 8.8 секунд

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA Диапазон измерения, согласно IEC 61557-6: (0,35...1,4) I_Δn для I_Δn≥30 мA и (0,35...2) I_Δn для I_Δn = 10 мA.

I _Δn	Диапазон	Разрешение	Измерительный ток	Основная погрешность
10 мA	2.0...20.0 мA	0,1 мA	0,2 × I_Δn...2,0 × I_Δn	± 10 % I_Δn
30 мA	10,5...42,0 мA	1 мA
100 мA	20...200 мA
300 мA	60...600 мA
500 мA	100...1000 мA

Допускается измерение положительным и отрицательным постоянным током
Время протекания тока измерения: максимально 5.2 секунды.

Измерение сопротивления заземляющих устройств R_E .
Диапазон измерения, согласно IEC 61557-5: 0,50 Ом…1,99 кОм для измерительного напряжения 50 В и 0,56 Ом…1,99 кОм для измерительного напряжения 25 В

Диапазон	Разрешение	Основная погрешность
0.00 Ом...9.99 Ом	0.01 Ом	± (2% и.в. + 4 е.м.р.)
10.0 Ом...99.9 Ом	0.1 Ом	± (2% и.в. + 3 е.м.р.)
100 Ом...999 Ом	1 Ом
1.00 Ом...1.99 кОм	0.01 кОм

Измерительное напряжение: 25 В или 50 В RMS.
Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц).
Блокирование измерения при напряжении помех UN>24 В.
Максимальное измеряемое напряжение помех UNmax=100 В.
Максимальное сопротивление вспомогательных зондов: 50 кОм.

Измерение сопротивления вспомогательных зондов R_H, R_S.

Диапазон	Разрешение	Основная погрешность
000 Ом...999 Ом	1 Ом	± (5% (R_S + R_E + R_H) + 3 е.м.р.)
1.00 кОм...9,99 кОм	0.01 кОм
10.0 кОм...50.0 кОм	0.1 кОм

Измерение напряжения помех.
Внутреннее сопротивление: около 8 МОм.

Диапазон	Разрешение	Основная погрешность
0...100 В	1 В	± (2% и.в. + 3 е.м.р.)

Измерение сопротивления заземляющего устройства с использованием клещей.

Диапазон	Разрешение	Основная погрешность
0,00 Ом...9,99 Ом	0,01 Ом	± (8 % и.в. + 4 е.м.р.)
10,0 Ом...99,9 Ом	0,1 Ом
100 Ом...999 Ом	1 Ом
1,00 кОм....1,99 кОм	0,01 кОм

Измерение с дополнительными токовыми клещами,
Диапазон измерения тока помех до 9,99 A.

Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей.

Диапазон	Разрешение	Основная погрешность
0,00 Ом...9,99 Ом	0,01 Ом	± (10 % и.в. + 4 е.м.р.)
10,0 Ом...19,9 Ом	0,1 Ом	± (10 % и.в. + 4 е.м.р.)
0,00 Ом...9,99 Ом	0,1 Ом	± (20 % и.в. + 4 е.м.р.)

Измерение удельного сопротивления грунта (ρ).

Диапазон	Разрешение	Основная погрешность
0,0 Ом м...99,9 Ом м	0,1 Ом м	В зависимости от основной погрешности измерения R_E
100 Ом м...999 Ом м	1 Ом м
1,00 кОм м...9,99 кОм м	0,01 k Ом м
10,0 к Ом м...99,9 кОм м	0,1 k Ом м

Измерение по методу Веннера (Wennera),
Возможность установить расстояние в метрах или футах,
Выбор расстояния 1 м...30 м (1 фут...90 футов).

Низковольтное измерение сопротивления.
Измерение переходных сопротивлений контактов и проводников током ±200 мА.

Диапазон	Разрешение	Основная погрешность
0,00 Ом...19.99 Ом	0,01 Ом	± (2% и.в. + 3 е.м.р.)
20,0 Ом...199,9 Ом	0,1 Ом
200 Ом...400 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 4 В…9 В.
Выходной ток при R < 2 Ом: мин. 200 мA (ISC: 200 мA...250 мA).
Компенсация сопротивления измерительных проводников.
Измерения для обеих полярностей тока.

Измерение активного сопротивления малым током.

Диапазон	Разрешение	Основная погрешность
0,0 Ом...199,9 Ом	0,1 Ом	± (3% и.в. + 3 е.м.р.)
200 Ом...1999 Ом	1 Ом	± (3% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 4...9 В.
Выходной ток < 8 мA.
Звуковая сигнализация при измерении сопротивления < 30 Ом ± 50%.
Компенсация сопротивления измерительных проводников.

Измерение сопротивления изоляции.

Диапазон измерения, согласно IEC 61557-2 для U_N = 50 В: 50...250 МОм.

Диапазон для U_N = 50 В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	± (3% и.в. + 3 е.м.р.)

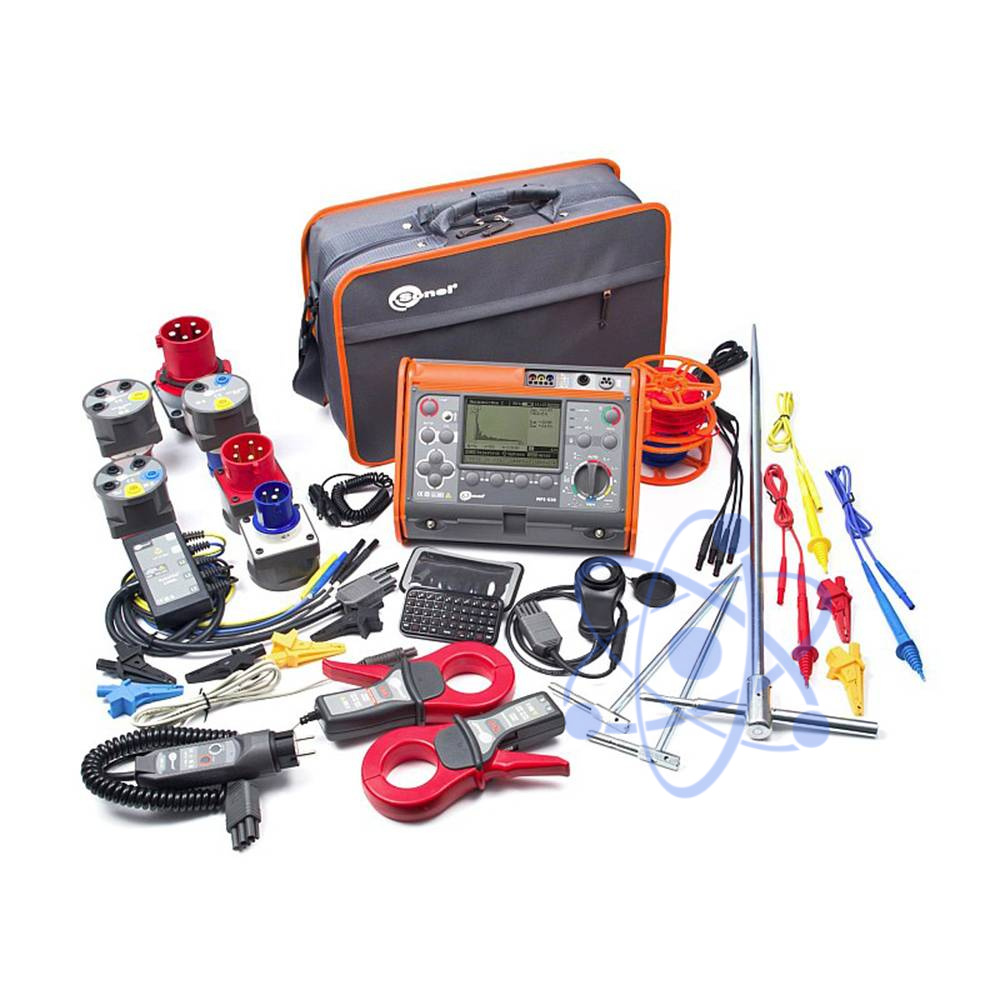

Комплект поставки MPI-530

№	Наименование	Описание	Фото	Количество	Индекс

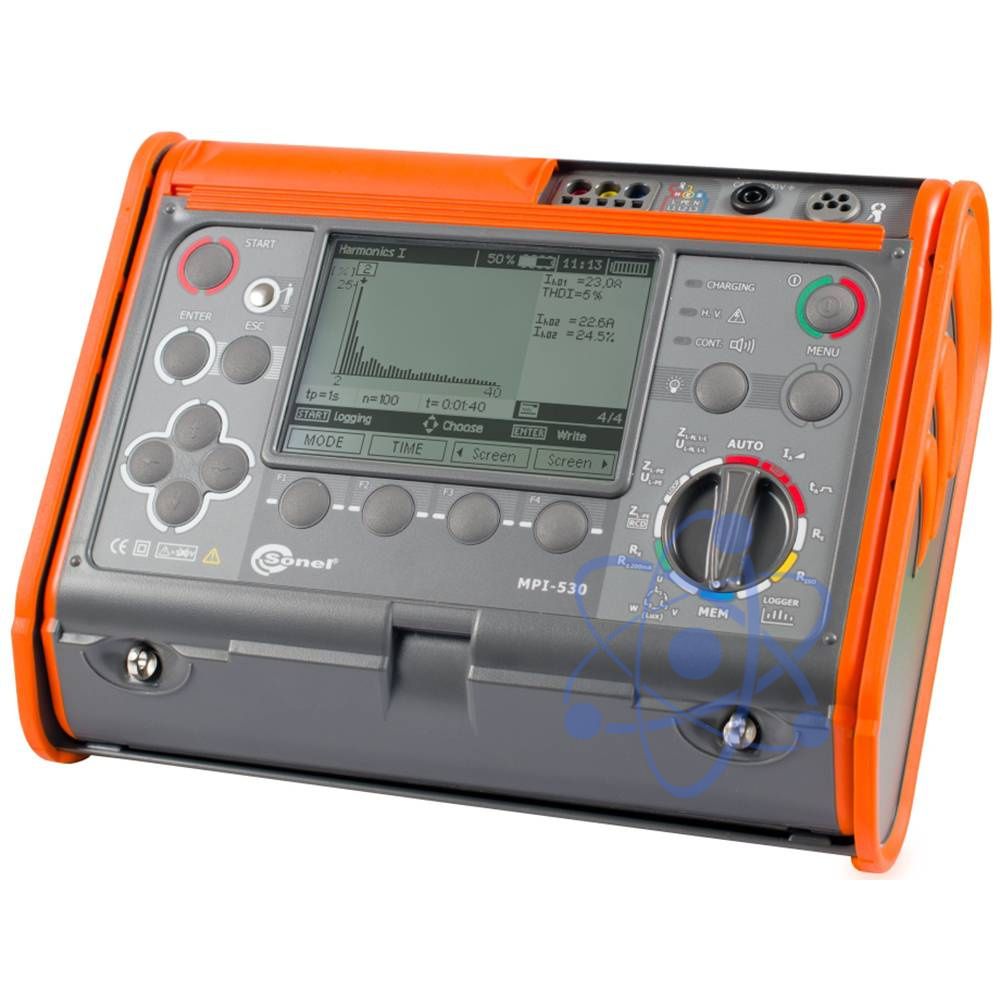

1	Измеритель параметров электробезопасности электроустановок MPI-530	Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.		1	WMRUMPI530

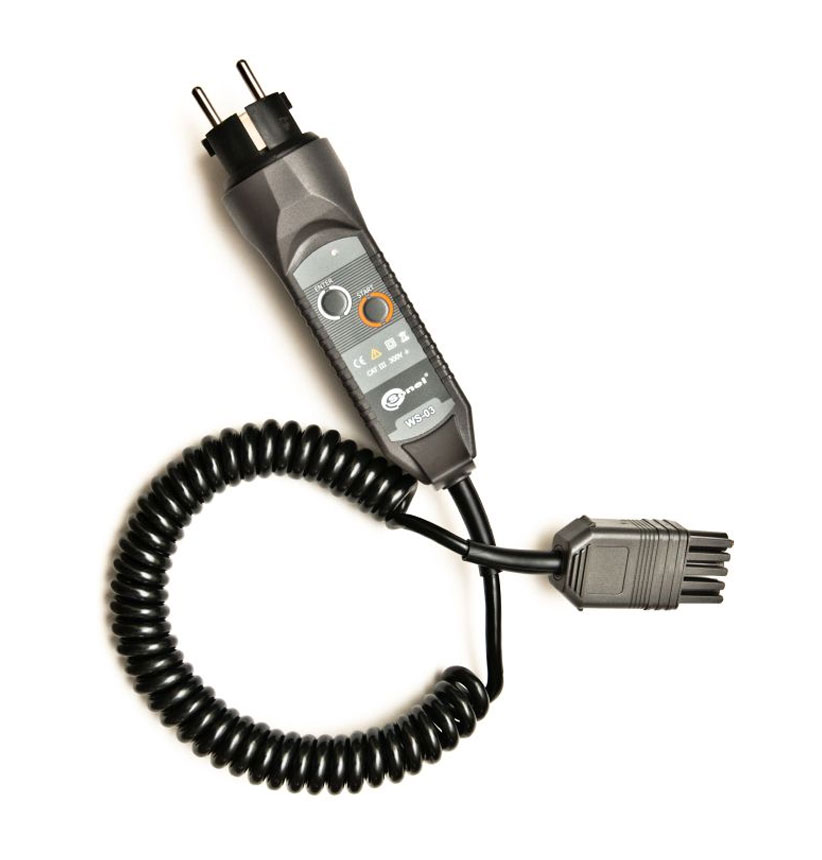

2	Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам.		1	WAADAWS03
3	Адаптер автомобильный (12В)	Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети.		1	WAPRZLAD12SAM
4	Аккумуляторная батарея NiMH SONEL-07 4,8V	Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач.		1	WAAKU07
5	Датчик люксметра LP1 с адаптером WS-06	Датчик люксметра LP1 с адаптером WS-06 для MPI-530.		1	WAADALP1KRU
6	Зажим «Крокодил» изолированный голубой K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROBU20K02
7	Зажим «Крокодил» изолированный жёлтый K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROYE20K02
8	Зажим «Крокодил» изолированный красный K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKRORE20K02
9	Зарядное устройство для аккумуляторов Z7	Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525.		1	WAZASZ7
10	Зонд измерительный для забивки в грунт 30 см	Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511.		2	WASONG30
11	Зонд острый с разъемом «банан» голубой	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBUOGB1
12	Зонд острый с разъемом «банан» желтый	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONYEOGB1
13	Зонд острый с разъемом «банан» красный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB1
14	Кабель последовательного интерфейса USB	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WAPRZUSB
15	Кабель сетевой	Предназначен для зарядки аккумуляторов приборов.		1	WAPRZLAD230
16	Комплект ремней «Свободные руки»	Предназначены для освобождения рук при проведении измерений.		1	WAPOZSZEKRU
17	Провод измерительный 1,2 м с разъемами «банан» голубой	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BUBB
18	Провод измерительный 1,2 м с разъемами «банан» желтый	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2YEBB
19	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB
20	Провод измерительный 15 м на катушке с разъемами «банан» голубой	Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.		1	WAPRZ015BUBBSZ
21	Провод измерительный 30 м на катушке с разъемами «банан» красный	Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.		1	WAPRZ030REBBSZ
22	Футляр L2	Предназначен транспортировки прибора.		1	WAFUTL2
