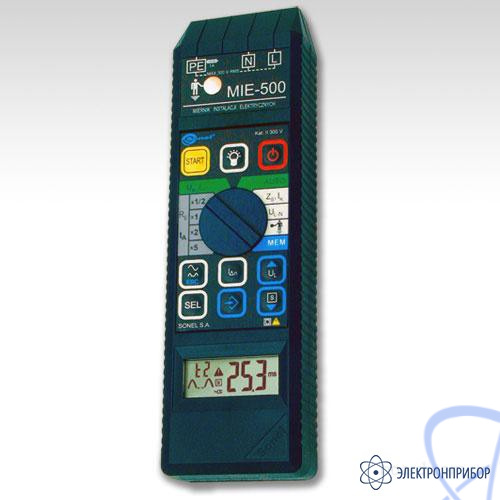

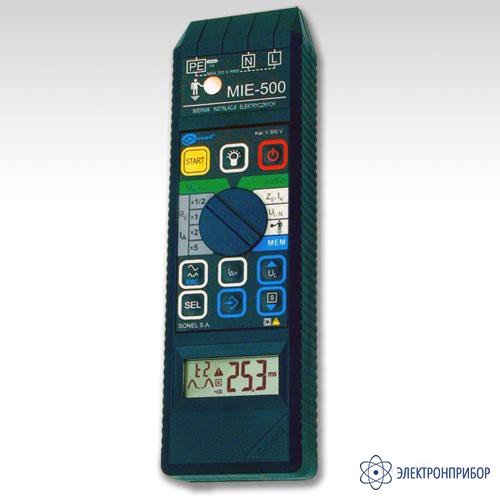

MIE-500 — измеритель параметров электробезопасности электроустановок

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

20213

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Подобрать аналог

Назначение и область применения:

Прибор MIE-500 предназначен для электромонтажников и энергетических служб предприятий, выполняющих большое количество измерений. Удобство MIE-500 - в его многофункциональности. Можно использовать один прибор для контроля параметров работы всех видов защит. Прибор применяется в сетях системы с номинальным напряжением 220В.

Основные характеристики прибора MIE-500:

измерение полного сопротивления петли "фаза-нуль";
вычисление значения ожидаемого тока короткого замыкания;
быстрая проверка целостности и правильности подключения нулевых проводников;
измерение сопротивления заземляющих устройств;
измерение напряжения прикосновения;
измерение параметров устройств защитного отключения (УЗО) типа АС и А;
создаваемый ток утечки, выбранный Пользователем:
синусоидальный (старт с положительного либо отрицательного полупериода);
постоянный пульсирующий (положительный или отрицательный);
измерение параметров отключения устройств защитного отключения обычного или селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
измерение времени отключения УЗО при токах, равных 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
выбор уровня безопасного напряжения прикосновения 25 или 50 В, а для УЗО селективного типа - 12,5 В;
память 500 результатов измерений;
передача данных в компьютер.

Основные технические характеристики измерителя MIE-500:

Измерение времени отключения УЗО (t_A)
Диапазон измерения согласно IEC 61557 - от 0 мс до наибольшего значения

Тип выключателя	Установленная кратность	Диапазон отображения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0 ... 200 мс	1 мс	± (2% и. в. + 1 ед. мл. разряда)
	1 I_Δn	0 ... 200 мс
	2 I_Δn	0 ... 150 мс
	5 I_Δn	0 ... 40 мс
Селективного	0,5 I_Δn	0 ... 500 мс
	1 I_Δn	0 ... 500 мс
	2 I_Δn	0 ... 200 мс
	5 I_Δn	0 ... 150 мс

Измерение тока отключения УЗО (I_A)
1) для синусоидального дифференциального тока (I_A)
Диапазон измерения согласно IEC 61557 - (0,3...1,0) I_Δn

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Основная погрешность
10 мА	3,3 ... 10 мА	0,1 мА	0,3 x I_Δn...1,0 x I_Δn	5% I_Δn
30 мА	9,0 ... 30,0 мА	0,1 мА
100 мА	33 ... 100 мА	1 мА
300 мА	90 ... 300 мА
500 мА	150 ... 500 мА

2) для дифференциального постоянного пульсирующего тока (I_A)

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Основная погрешность
10 мА	4 ... 20 мА	0,1 мА	0,4 x I_Δn...2,0 x I_Δn	±10% I_Δn
30 мА	12 ... 42 мА	0,1 мА	0,4 x I_Δn...1,4 x I_Δn	±7% I_Δn
100 мА	40 ... 140 мА	1 мА
300 мА	120 ... 420 мА	1 мА

Измерение напряжения прикосновения (U_B)
Диапазон измерения согласно IEC 61557 - 10 ... 50 В

Выбранный номинальный ток выключателя	Диапазон	Разрешение	Ток измерения	Основная погрешность
10 мА	0 ... 50 В	0,1 В	4 мА	± (0...10% и. в. + 5 ед. мл. разряда)
30 мА			12 мА	± (0...10% и. в. + 5 ед. мл. разряда)
100 мА			40 мА	± (0...4% и. в. + 5 ед. мл. разряда)
300 мА			120 мА
500 мА			200 мА

Измерение полного сопротивления петли короткого замыкания (Z_s)

Диапазон изменения	Разрешение	Основная погрешность
0,00 ... 9,99 Ом	0,01 Ом	± (2% и. в. + 3 ед. мл. разряда)
10,0 ... 99,0 Ом	0,1 Ом	± (2% и. в. + 3 ед. мл. разряда)
100 ... 200 Ом	1 Ом	± (3% и. в. + 3 ед. мл. разряда)

Вычисление тока короткого замыкания (I_к)

Диапазон отображения	Разрешение	Основная погрешность
1,15 ... 9,99 А	0,01 А	Определяется по основной погрешности полного сопротивления петли короткого замыкания
10,0 ... 99,0 А	0,1 А
100 ... 999 А	1 А
1,00 ... 9,99 кА	10 А
10 ... 22,0 кА	100 А

Дополнительные технические характеристики измерителя MIE-500:

Наименование параметра	Значение
Габариты (Ш x В x Г)	230 х 67 х 35 мм
Масса	0,4 кг
Дисплей	жидкокристаллический, 3 цифры высотой 14мм
Питание измерителя	два элемента питания LR6 (размер AA), алкалиновые
Температурный диапазон	0 ... +40°C
Температура хранения	-20 ... +60°C
Диапазон напряжений, при которых выполняются измерения УЗО и петли короткого замыкания	187 ... 250 В
Номинальная частота сети	50 Гц
Время до самовыключения	2 мин. (в режиме AUTO 3 мин.)
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP40
Стандарт качества	разработка, проект и производство согласно ISO 9001

Наименование	Количество
Прибор	1
Руководство по эксплуатации	1
Элемент питания алкалиновый SONEL 1,5V AA LR6 4 шт./упак.	1

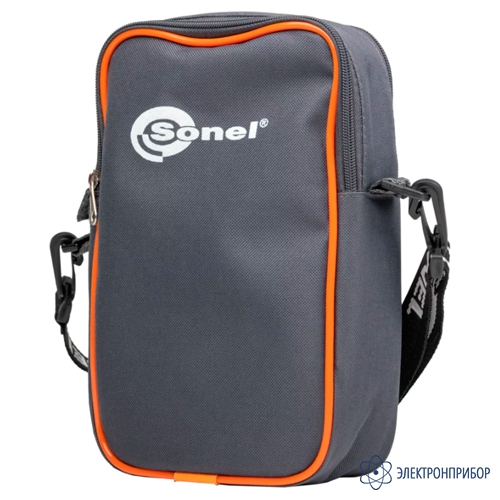

Футляр M1	1
Провод измерительный 1,2м с разъёмами "банан" чёрный	1
Провод измерительный 1,2м с разъемами "банан" желтый	1
Кабель с сетевой вилкой UNI-SCHUKO (MRP-XXX, MIE-500)	1
Зонд острый с разъемом "банан" черный	1
Зонд острый с разъемом "банан" желтый	1
Зажим "Крокодил" изолированный черный K01	1
