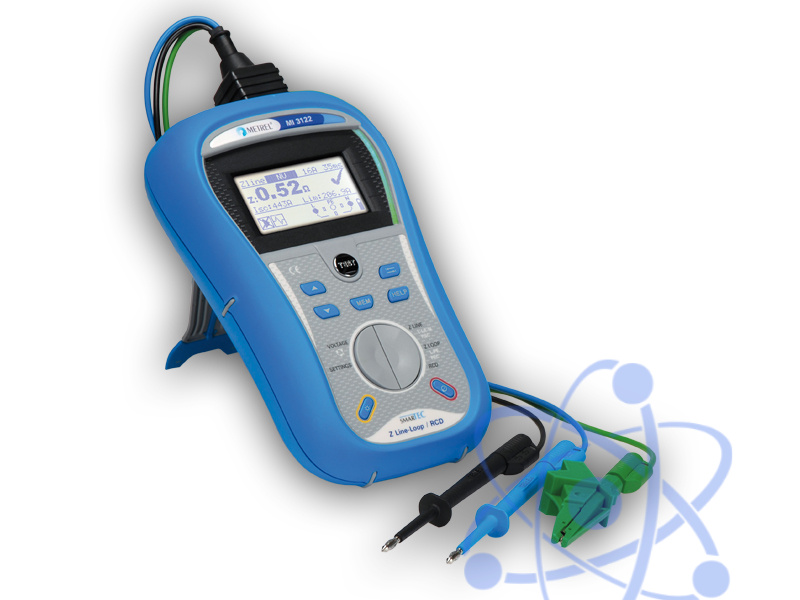

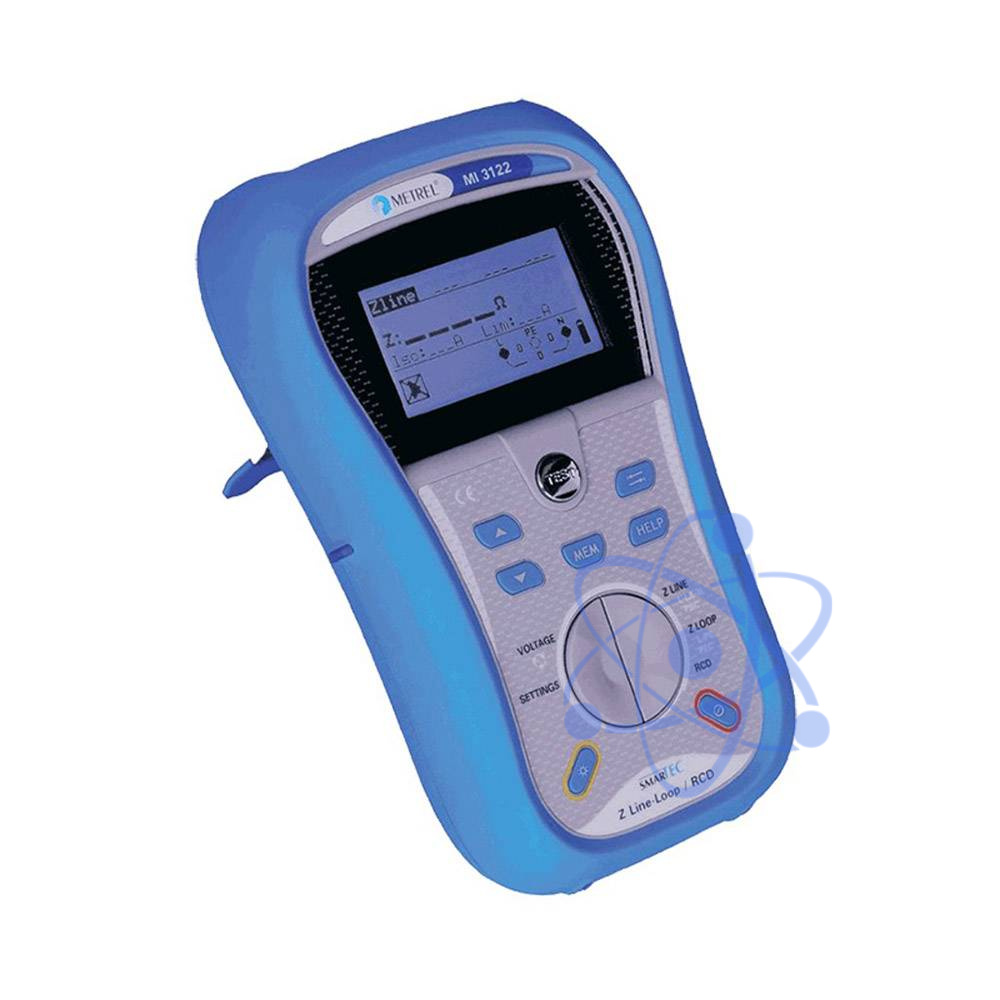

MI 3122 — измеритель полного сопротивления линии, контура и параметров УЗО

MI 3122 — измеритель полного сопротивления линии, контура и параметров УЗО

MI 3122 — измеритель полного сопротивления линии, контура и параметров УЗО


Производитель:
Metrel
Гарантия:
36 мес.
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение прибора MI 3122:

С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.

Функции прибора MI 3122:

  • Измерение времени срабатывания УЗО;
  • Измерение тока срабатывания УЗО;
  • Измерение напряжения прикосновения;
  • Измерение полного сопротивления контура без отключения УЗО;
  • Измерение полного сопротивления контура и линии;
  • Расчет предполагаемого тока КЗ;
  • Проверка последовательности чередования фаз;
  • Измерение напряжения и частоты.

Отличительные особенности прибора MI 3122:

  • Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
  • Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
  • Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
  • Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО.
  • Встроенная память позволяет сохранить до 1500 измерений.
  • Измерение полного сопротивления контура при измерительном токе 6,5 A.
  • Опциональный трехфазный адаптер.
  • Подключение к ПК посредством RS-232 или USB- интерфейосов.
  • Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
  • Магнит для фиксации прибора рядом с испытываемым объектом.
  • Размеры: 135 x 230 x 75 мм
  • Масса (без батарей): 0,85 кг.

Технические характеристики прибора MI 3122:

Функции Диапазон измерений Разрешение Погрешность измерений
Номинальный дифференциальный ток УЗО I?N 10, 30, 100, 300, 500, 1000 мА - -
Множитель I?N x 0,5, x 1, x 2,  x 5 - -
Ток срабатывания УЗО (0,2...1,1)x I?N син. ток (тип AC) 0,05 x I?N ± 0.1 I?N
(0,2...1,5)x I?N имп. ток (тип A, I?N≥30 мА)  0,05 x I?N ± 0.1 I?N
(0,2.. .2,2)x I?N имп. ток (тип A, I?N<30 мА)   0,05 x I?N  ± 0.1 I?N
Время срабатывания УЗО 0,0…40,0 мс  0,1 мс ± 1 мс
40,1 … 2000,0 мс 0,1 мс ± 3 мс
Полное сопротивление линии 0,00…9,99 Ом 0,01 Ом ±(5 % от измер. + 5 емр)
10,0…99,9 Ом 0,1 Ом ±(5 % от измер. + 5 емр)
100…999 Ом 1 Ом ±10 % от измер.
1,00 …9,99 кОм 10 Ом ±10 % от измер.
Полное сопротивление контура 0,00…9,99 Ом 0,01 Ом ±(5 % от измер. + 5 емр)
10,0…99,9 Ом 0,1 Ом ±(5 % от измер. + 5 емр)
100…999 Ом 1 Ом ±10 % от измер.
1,00 …9,99  кОм 10 Ом ±10 % от измер.
Напряжение 0…550 В 1 В ±(2 % от измер. + 2 емр)
Частота 10…550 Гц 0,1 Гц ±(0,2 % от измер. + 1 емр)
Чередование фаз 1.2.3 или 3.2.1 - -
Питание 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА) - -
Категория перенапряжения 600V CAT III, 300V CAT IV - -
Степень защиты Двойная изоляция - -
Рабочие условия от -10 до +40 °С - -
Подключение к ПК RS-232 или USB - -
Наименование Количество
1. Прибор SMARTEC Z Line-Loop / RCD 1
2. Мягкий ремень на руку 1
3. Универсальный измерительный кабель 1,5 м 3
4. Измерительный наконечник (синий, черный, зеленый) 3
5. Зажим типа «крокодил» (синий, черный, зеленый) 3
6. Адаптер питания 1
7. Батареи питания NiMH, AA 6
8. Инструкция по эксплуатации на CD 1
9. Краткая инструкция по эксплуатации 1
10. Свидетельство о метрологической аттестации 1
11. Книга “Руководство по тестированию и проверке установок низкого напряжения” на CD 1
