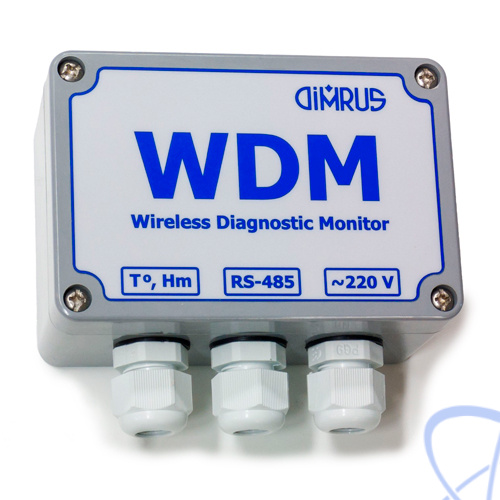

Описание приемного блока сигналов беспроводных датчиков WDM:
Базовый модуль-приемник системы мониторинга WDM монтируется на подстанции в зоне отходящих линий. Если несколько ЛЭП расположены близко друг к другу, то для контроля температуры ЛЭП необходимо установить несколько датчиков и только один приемник WDM.
Для повышения диагностической информативности работы всей системы мониторинга WDM-T к модулю WDM подключается дополнительный датчик температуры и влажности окружающей среды.
Подключение приемника WDM осуществляется кабелем питания и «витой парой», предназначенной для передачи информации в систему АСУ-ТП по протоколу ModBus.
В модуле приемника WDM реализованы не только функции приема (сбора сигналов от датчиков и передачи их в систему АСУ-ТП), но и возможность архивирования информации. Это позволяет использовать его в качестве главного элемента автономной системы мониторинга, предназначенной для контроля параметров электротехнических объектов.
Модуль WDM предназначен для приема информации не только от датчиков температуры, но и от всех беспроводных интеллектуальных датчиков. Это датчики контроля ОПН (ОПН Датчик), контроля частичных разрядов в баке силовых трансформаторов (TDM-Oil-4), контроля состояния высоковольтных вводов трансформаторов (B-500).
Описание системы контроля температуры проводов ЛЭП WDM-T:
Система WDM-T предназначена для дистанционного контроля температуры высоковольтного оборудования, находящегося под напряжением:
- провода высоковольтных ЛЭП;
- концевые и соединительные кабельные муфты;
- измерительные трансформаторы ТТ и ТН;
- ограничители перенапряжений.
Система марки WDM-T (Wireless Diagnostic Monitor - Temperature) предназначена для дистанционного измерения температуры оборудования, для которого невозможно использовать проводные датчики измерения температуры с соединительными кабелями.
Система WDM-T состоит из трех (и более) автономных датчиков контроля температуры WTS, смонтированных на проводах ЛЭП, и одного блока приемника - концентратора информации WDM, установленного на земле.
