WDM-ОПН датчик (зеленый) — беспроводной датчик контроля технического состояния ОПН с рабочим напряжением 110-500 кВ


Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение беспроводного датчика контроля технического состояния ОПН с рабочим напряжением 110-500 кВ WDM-ОПН:

Беспроводные интеллектуальные датчики ОПН Датчик предназначены для регистрации токов утечки через ОПН. Для этого они монтируются в разрыв заземления каждого ОПН.

При помощи встроенного микропроцессора, установленного внутри датчика, рассчитывается действующее значение тока утечки, разделяются его емкостная и активная составляющие, определяются амплитуды первой, третьей и пятой гармоник в токе утечки.

Все эти параметры позволяют корректно оценивать техническое состояние ОПН. Результаты измерений и расчета тока утечки передаются датчиком по радиоканалу при помощи встроенного в датчик модуля беспроводной связи.

ОПН Датчик использует стандартный протокол беспроводного обмена, поэтому прием информации от него может быть осуществлен и при помощи переносного компьютера, планшета, и даже смартфона. Для этой цели поставляются специальные программы просмотра информации.

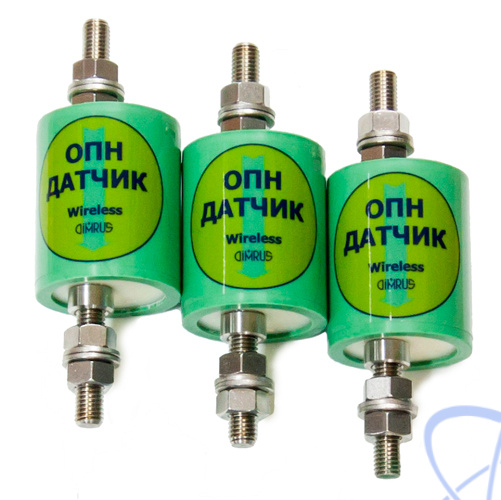

Беспроводный ОПН Датчик состоит из датчика тока утечки ОПН, установленного на проходной шпильке, и универсальной электронной платы. Силиконовый корпус датчика является радио прозрачным и не мешает передаче информации.

Для питания платы датчика используется встроенная батарея, рассчитанная на длительный срок службы. Поэтому датчик может работать без обслуживания весь срок эксплуатации. При интервале времени между замерами в 5 минут срок службы батареи составляет не менее 20 лет.

Для удобства эксплуатации датчиков текущее значение напряжения батареи измеряется при каждом замере и передается в систему мониторинга вместе с параметрами ОПН.

Описание системы дистанционного беспроводного контроля технического состояния высоковольтных ОПН с рабочим напряжением 110 ÷ 500 кВ WDM-ОПН:

Система мониторинга марки WDM-ОПН (Wireless Diagnostic Monitor - ОПН) предназначена для оперативного контроля состояния ограничителей перенапряжений (ОПН) на высоковольтных подстанциях и распределительных пунктах.

Система WDM-ОПН состоит из трех (и более) автономных датчиков ОПН Датчик для контроля токов утечки через ОПН и базового модуля системы: приемника информации WDM, установленного на подстанции.

Для повышения диагностической информативности работы всей системы мониторинга к базовому модулю WDM подключается дополнительный датчик температуры и влажности окружающей среды.

Подключение базового модуля осуществляется кабелем питания и медной «витой парой», предназначенной для передачи информации.

Базовый модуль-приемник WDM монтируется на подстанции в зоне прямой видимости датчиков. Если несколько групп ОПН расположены достаточно близко друг к другу, то для контроля их состояния нужно смонтировать необходимое количество датчиков тока и только один базовый модуль WDM.


Наименование Количество
1 Беспроводной датчик контроля технического состояния ОПН с рабочим напряжением 110-500 кВ WDM-ОПН (зеленый) 1
