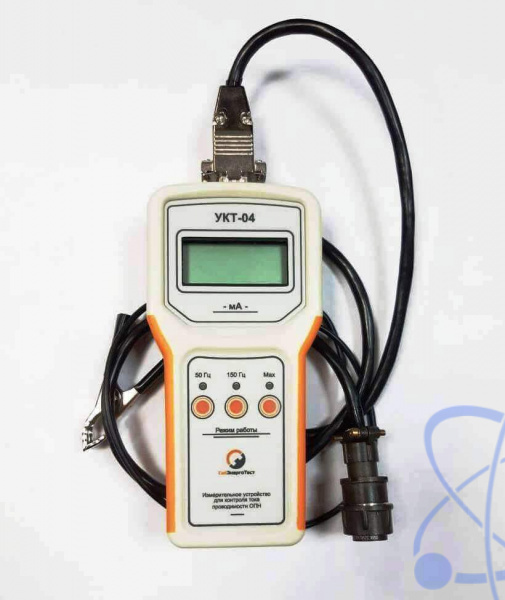

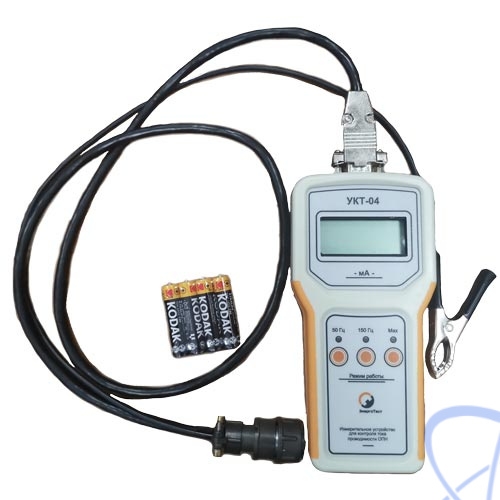

УКТ-04 — измерительное устройство для контроля тока проводимости ОПН

Производитель

Гарантия

12 мес

Артикул

54074

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерительного устройства для контроля тока проводимости ОПН УКТ-04:

Устройство УКТ-04 предназначено для измерения параметров тока проводимости ОПН под рабочим напряжением: действующих значений гармонических составляющих 50 Гц, 150 Гц и максимального значения тока. Данные измерения необходимы для контроля технического состояния и входят в обязательный объем испытаний ОПН, предусмотренный в эксплуатации. Устройство соответствует техническим условиям ТУ 4221-003-47176574-2014.

Технические характеристики измерительного устройства для контроля тока проводимости ОПН УКТ-04:

Параметр	Значение
Селективные режимы работы "50 Гц" или "150 Гц"	Измерение действующих значений первой (50 Гц) или третьей (150 Гц) гармонических составляющих тока проводимости, в режиме работы «Мах» - максимальное значение тока проводимости в полосе частот: 50-500 Гц
Диапазон измеряемых токов
Режим "50 Гц"	0,1 - 5 мА
Режим "150 Гц"	0,1 - 5 мА
Режим "Мах"	0,3 - 7,5 мА
Предел допускаемой основной погрешности измерения
Режим "50 Гц"	Не более 6%
Режим "150 Гц"	Не более 6%
Режим "Мах"	Не более 10%
Номинальная полоса частот в селективных режимах работы
Режим "50 Гц"	49 - 51 Гц
Режим "150 Гц"	147 - 153 Гц
Время измерения
Режим "50 Гц"	Не более 1,5 с
Режим "150 Гц"	Не более 1,5 с
Режим "Мах"	Не более 5 с
Общие характеристики
Рабочие условия эксплуатации пульта	От 0 до + 40 °С, при относительной влажности до 90%
Рабочие условия эксплуатации датчика	От -45 до + 45 °С, при относительной влажности до 98%
Нормальные условия эксплуатации	От 20±10 °С, при относительной влажности 65±30%
Воздействие внешних электрических и магнитных полей	50 Гц с уровнем напряженности электрического поля до 20 кВ/м; напряженности магнитного поля до 20 А/м
Протекание разрядного тока ОПН (импульс 8/20 мкс)	Амплитудой до 20 кА
Дополнительная погрешность измерения, связанная с воздействием электрических и магнитных полей 50 Гц на датчик Устройства в режимах «50 Гц», «150 Гц» и «Мах»	Не более 5%
Питание пульта	Автономное 6 В (4 батареи типа "А316"), ток потребления не более 20 мА
Габаритные размеры пульта, мм	175 x 85 x 35
Габаритные размеры датчика, мм	105 x 70
Масса пульта, кг	Не более 0,5
Масса датчика, кг	Не более 1 кг

№	Наименование	Количество
1	Измерительное устройство для контроля тока проводимости ОПН УКТ-04	1
2	Соединительный кабель	1
3	Руководство по эксплуатации	1
4	Сертификат о калибровке	1
