Назначение прибора автоматического контроля тока утечки (измеритель коэффициента третьей гармоники) ПАКТУ-02:
Прибор автоматического контроля тока утечки ПАКТУ-02 предназначен для оценки работоспособности ограничителей перенапряжений нелинейных, в которых в качестве нелинейных элементов используются оксидно-цинковые варисторы, а также отдельных оксидно-цинковых варисторов разных типов. Применяется для периодического контроля элементов защиты от грозовых и коммутационных перенапряжений систем железнодорожной автоматики и телемеханики (ЖАТ) и других систем защиты электрооборудования
Прибор позволяет измерять:
- Среднеквадратичное значение напряжения первой гармоники 50 Гц (U1);
- Среднеквадратичное значение напряжения третьей гармоники 150 Гц (U3);
- Среднеквадратичное значение напряжения в полосе 50-500 Гц (UΣ);
- Отношение U3 / U1, выраженное в процентах;
- Отношение U3 / U1 = К3, К3 – коэффициент третьей гармоники, в %;
(По коэффициенту третьей гармоники производится оценка активной составляющей тока утечки). - Точность измерений ±0,5% на всех режимах;
- Обеспечивается контроль напряжения внутреннего источника питания;
- Точность измерений во всех режимах поддерживается в течение длительного периода эксплуатации при периодическом проведении калибровки;
- Прибор сохраняет свои метрологические характеристики при температуре окружающей среды от -100°C до +400°C.
Описание прибора автоматического контроля тока утечки (измеритель коэффициента третьей гармоники) ПАКТУ-02:

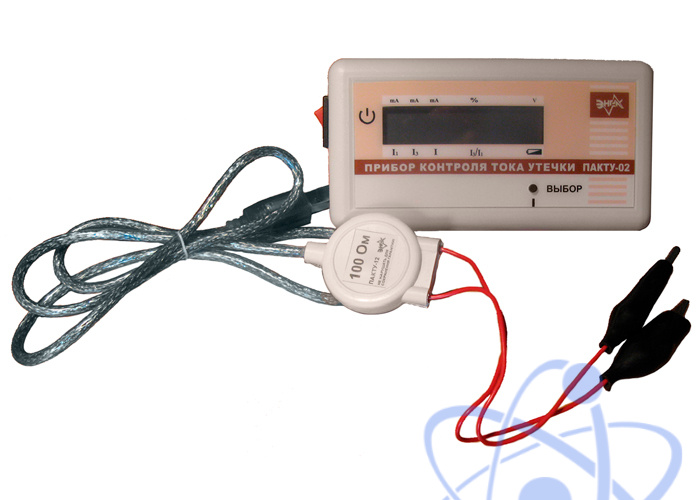

Прибор ПАКТУ-02 состоит из измерительного блока и специального входного кабеля К-100.
В состав входного кабеля К-100 входит разветвитель, содержащий схему защиты, предохраняющую попадание на вход измерительного блока напряжения 220В.
Оценка величины активной составляющей тока утечки под рабочим напряжением с целью фиксации параметров ОПН при вводе в эксплуатацию и их изменения в течение эксплуатации под воздействием импульсных разрядных токов, а также предотвращения аварийных выходов ОПН из строя выполняется по схеме Рис.1.
Рис.1. Схема работы прибора автоматического контроля тока утечки ПАКТУ-02
1, 2 – линия, защищаемая от импульсных перенапряжений;
3 – устройство защиты от перенапряжений УЗП1-500 или другой варистор;
4 – соединительный кабель с разветвителем К-100;
5 – измерительный блок.
