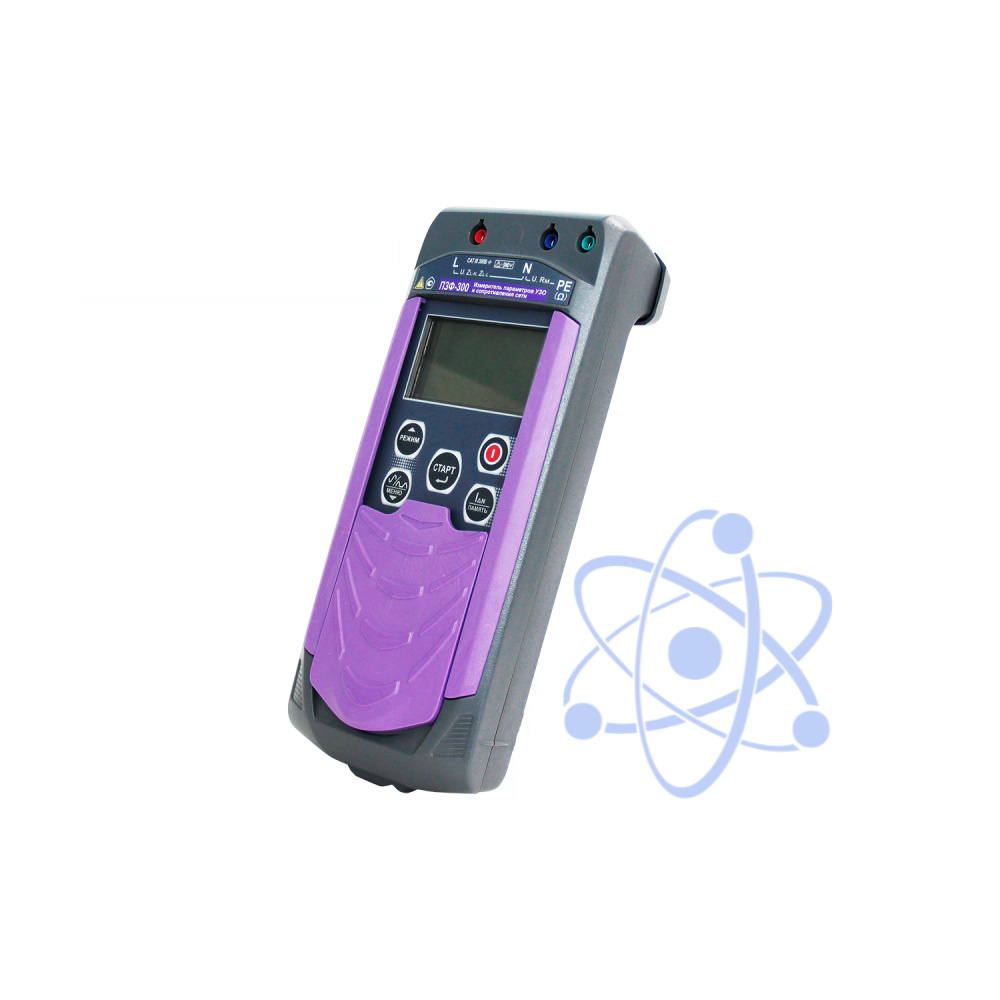

1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза»
|
|
Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом
|
от 0,01 до 9,99
|
|
от 10,0 до 99,9
|
|
от 100 до 300
|
|
Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом
|
±(0,05∙Z+5 е.м.р.)
|
|
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА
|
от 0,001 до 24
|
|
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА
|
от 0,001 до 41
|
|
Рабочий диапазон напряжения переменного тока, В
|
от 180 до 450
|
|
Частота напряжения переменного тока, Гц
|
от 45 до 65
|
|
Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А.
Длительность протекания тока не более 30 мс.
|
|
2 Измерение напряжения переменного тока
|
|
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В
|
от 10 до 450
|
|
Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В
|
от 10 до 300
|
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В
|
±(0,025∙U+3 е.м.р.)
|
|
Частота напряжения переменного тока, Гц
|
от 45 до 65
|
|
3 Измерение отключающего дифференциального тока УЗО (Iа)
|
|
Номинальный отключающий дифференциальный ток УЗО (I∆N), мА
|
Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА
|
|
синусоидальный ток
|
пульсирующий постоянный ток с углом задержки фазы тока
|
|
0 º
|
90 º
|
135 º
|
|
10
|
от 2 до 11
|
от 2 до 20
|
от 1 до 20
|
|
30
|
от 6 до 33
|
от 6 до 42
|
от 3 до 42
|
|
100
|
от 20 до 110
|
от 20 до 140
|
от 10 до 140
|
|
300
|
от 60 до 330
|
от 60 до 420
|
от 30 до 420
|
|
500
|
от 100 до 550
|
от 100 до 700
|
–
|
|
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА:
- для синусоидального тока
- для пульсирующего постоянного тока
|
±(0,025∙I+0,2)
±(0,05∙I+0,5)
|
|
Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА
|
0,05∙IΔN
|
|
Рабочий диапазон напряжения переменного тока, В
|
от 180 до 260
|
|
4 Измерение времени отключения УЗО
|
|
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс:
0,5∙I∆N и 1∙I∆N
2∙I∆N
5∙I∆N
|
от 1 до 1000
от 1 до 500
от 1 до 40 (150)
|
|
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс:
- для синусоидального тока
- для пульсирующего постоянного тока (без задержки фазы)
|
±(0,015∙T+3)
±(0,015∙T+10)
|
|
Рабочий диапазон напряжения переменного тока, В
|
от 180 до 260
|
|
Примечание: 1) – для селективного типа УЗО;
|
|
5 Измерение напряжения прикосновения
|
|
Диапазон измерений напряжения прикосновения (действующее значение), В
|
от 0 до 100
|
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В
|
±(0,05∙U+3 е.м.р.)
|
|
Измерительный ток
|
0,4∙IΔN
|
|
6 Измерение сопротивления постоянному току (металлосвязь)
|
|
Диапазон измерений электрического сопротивления постоянному току, Ом
|
от 0,01 до 9,99
|
|
от 10,0 до 20,0
|
|
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом
|
±(0,03∙R+3 е.м.р.)
|
|
Ток в измерительной цепи для сопротивлений до 5 Ом, мА
|
200
|
|
Примечания:
е.м.р – единица младшего разряда
Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза»
I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления
|
