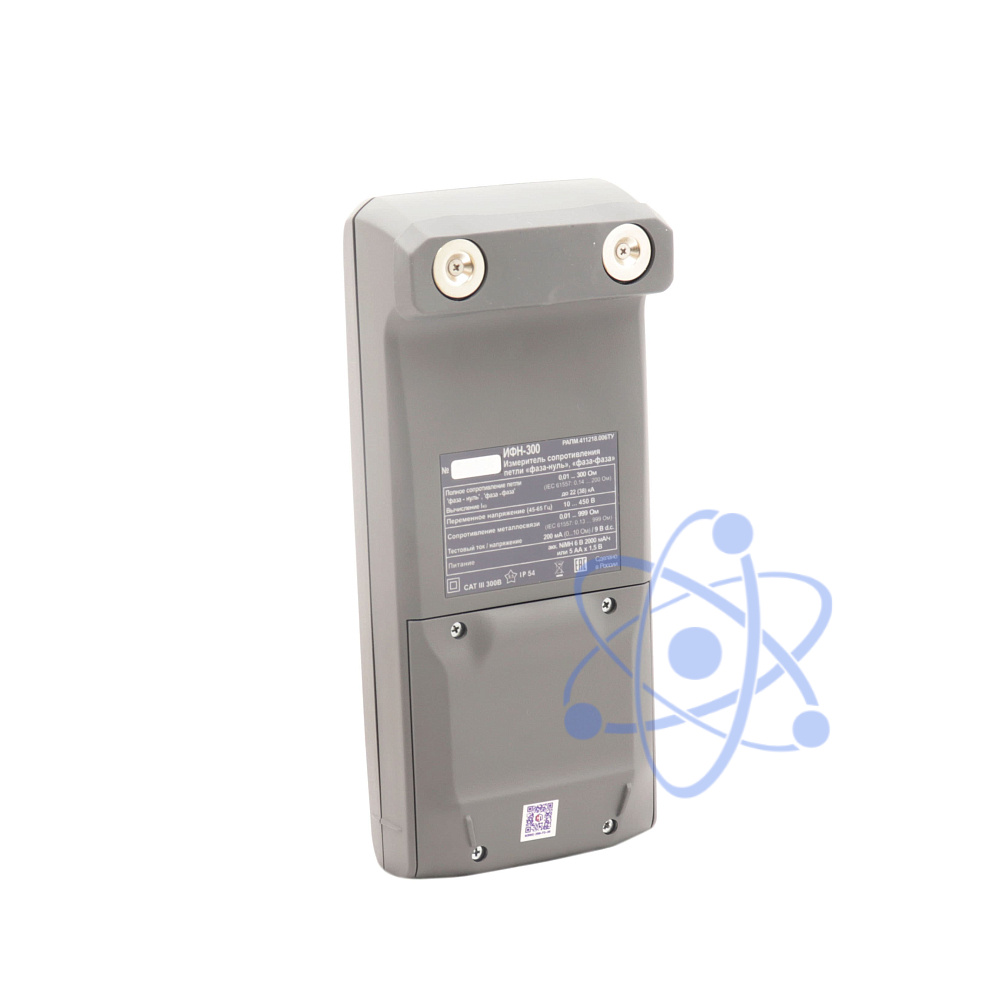

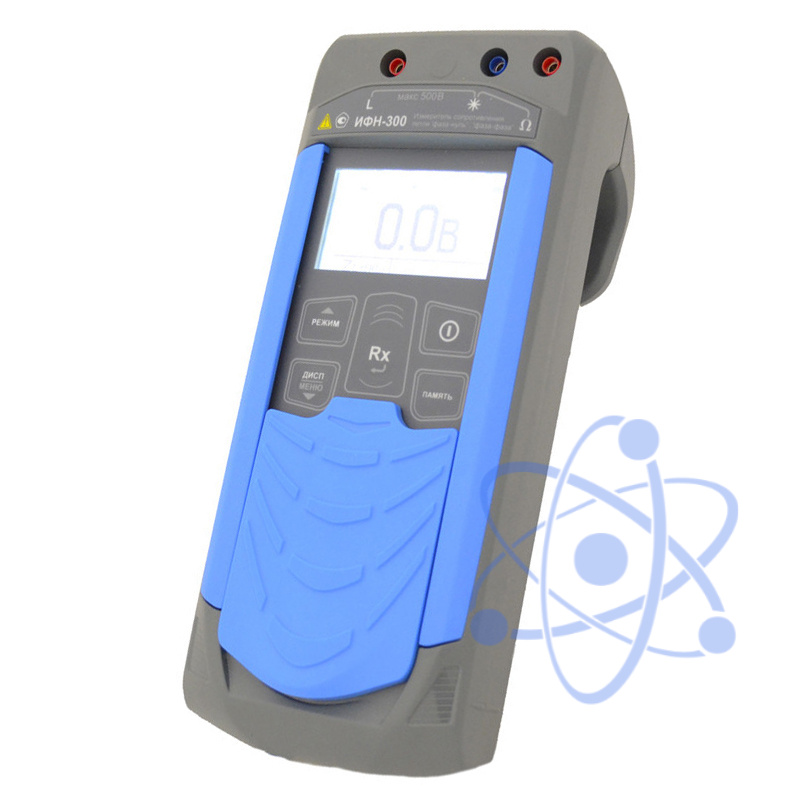

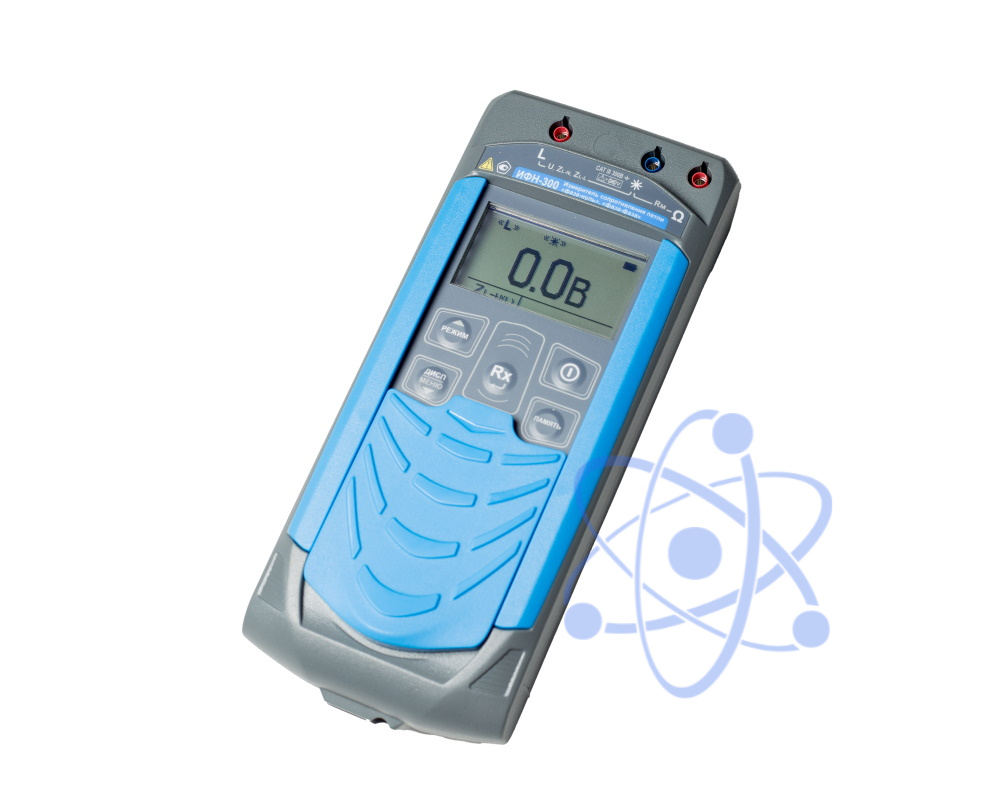

Измеритель сопротивления петли фаза-нуль ИФН-300

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300:

С помощью прибора ИФН-300 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров. Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.

При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.

Особенности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300:

автоматический выбор диапазонов измерения;
ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
жидкокристаллический дисплей;
индикация состояния внутреннего источника питания;
система защиты аккумулятора от перезаряда;
защита от неправильного включения;
высокая помехоустойчивость;
память на 10000 измерений, связь с компьютером.

Функциональные возможности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300:

измерение действующих значений переменного напряжения;
измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
вычисление прогнозируемого тока короткого замыкания;
измерение сопротивления металлосвязи.

1 Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения, В		от 10,0 до 450,0
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В		±(0,025∙U+3 е.м.р.)
Рабочий диапазон частот, Гц		от 45 до 65
2 Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений активного и реактивного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом		от 0,01 до 9,99
		от 10,0 до 99,9
		от 100 до 200
Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом		от 0,01 до 9,99
		от 10,0 до 99,9
		от 100 до 300
Пределы допускаемой основной абсолютной погрешности измерения активного, реактивного и полного сопротивлений цепей «фаза-нуль», «фаза-фаза», Ом		±{[0,03+0,0001(Ак/Z-1)]∙А +4 е.м.р.}
Диапазон измерения сопротивлений согласно ГОСТ IEC 61557- 3, Ом		от 0,14 до 300
Рабочий диапазон напряжения переменного тока, В		от 180 до 450
Максимальный ток при измерении петли «фаза-нуль» - 16 А, «фаза-фаза» - 28 А. Длительность протекания тока не более 20 мс.
3 Вычисление ожидаемого тока короткого замыкания
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-ноль», кА		от 0 до 22 кА
Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-ноль», А		±(220/Z)(dz/100 %)1 ±(230/Z)(dz/100 %)2
Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА		от 0 до 38 кА
Пределы допускаемой основной абсолютной погрешности вычисления ожидаемого тока замыкания цепи «фаза-фаза», А		±(380/Z)(dz/100 %)1 ±(400/Z)(dz/100 %)2
4 Измерение электрического сопротивления постоянному току (металлосвязь)
Диапазон измерения сопротивления, Ом	от 0,01 до 999
Пределы допускаемой основной абсолютной погрешности, Ом	±(0,03∙R+3 е.м.р.)
Диапазон измерения сопротивления согласно ГОСТ IEC 61557-4, Ом	от 0,13 до 999
Ток в измерительной цепи для сопротивлений не более 10 Ом, мА	не менее 200
Измерит. напряжение постоянного тока на разомкнутых гнездах, В	От 9 до 12
Примечания: е.м.р – единица младшего разряда R, U - значения измеряемых, соответственно, сопротивления и напряжения Ак – конечное значение диапазона активного, реактивного или полного сопротивлений, Ом; Z – полное сопротивление петли «фаза-нуль или «фаза-фаза» (включая измерительные кабели), Ом А- значения измеряемых, соответственно, полного, активного или реактивного сопротивлений, Ом; dz – предел относительной погрешности полного сопротивления петли «фаза-нуль» или «фаза-фаза», % 1, 2- Погрешность при выборе номинального напряжения 220/380В или 230/400В соответственно.

Габариты и вес:
Размер в упаковке ШхГхВ - 145х120х265

Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 1700 гр.
Масса нетто (масса прибора) - 800 гр.

Дополнительно:

Питание –    Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 х 1,5 В элементов питания типоразмера АА;

Диапазон рабочих температур –   от -15 ºС до +50 ºС;

Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты корпуса –   IP54;

Категория перенапряжения –   CAT IV 300 В;

Память на 10000 измерений;

Связь с компьютером;

Встроенное зарядное устройство.

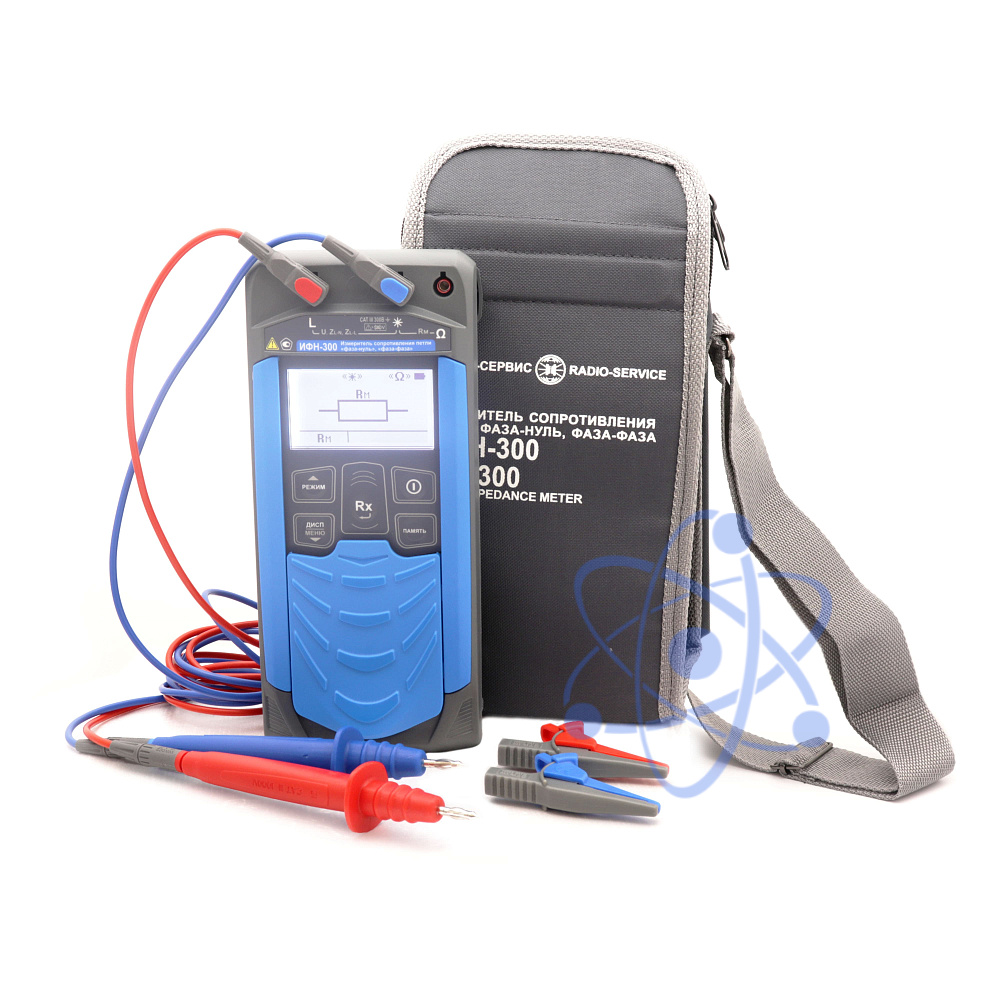

№	Наименование	Количество
1	Измеритель сопротивления петли ИФН-300	1
2	Кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м	1
3	Кабель РЛПА.685551.002-03 – измерительный, синий, длиной 1,5 м	1
4	Зажим типа «крокодил»	2
5	Блок питания	1
6	Руководство по эксплуатации	1
7	Сумка для переноски	1
8	Упаковка транспортная	1
9	Батарейный отсек РАМП.436244.007	1
