Описание ПЗО-510
Измеритель параметров УЗО ПЗО-510 предназначен для измерений параметров устройств защитного отключения общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".
Прибор применяется для проверки устройств защитного отключения (УЗО) типов АС, А, В. Тип УЗО и его номинальный дифференциальный ток выставляется в приборе в ручную. Все типы УЗО не имеющие в составе операционного усилителя с пороговым значением можно проверить с помощью прибора в автономном режиме, например, при покупке, не подключая к сети напряжения.Функциональные возможности ПЗО-510:
- измерение тока срабатывания УЗО типа АС, А, В (10, 30, 100, 300, 500 мА) с возможностью установки начальной фазы тока, угла задержки фазы тока, полярности тока, постоянной составляющей;
- измерение времени отключения УЗО типа АС, А, В;
- измерение действующего значения напряжения переменного тока одновременно по цепям (L-N, L-PE, N-PE);
- измерение параметров УЗО в автономном режиме при отсутствии сети 220 В;
- измерение параметров УЗО по заранее заданной программе испытаний;
- измерение активного сопротивления петли «фаза-ноль».
- связь с ПК Bluetooth, память на 10000 измерений.
Различия измерителей параметров УЗО ПЗО-510 и ПЗО-510/1:
- Модификация ПЗО-510 имеет полный функционал, a в ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа “B” на постоянном токе с возможностью установки полярности тока.
- Модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
ПЗО-510/1 записывает в память результат последнего измерения и отображают его в режиме «Просмотр памяти». - Питание модификации ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания. Питание ПЗО-510/1 осуществляется от пяти сменных элементов типоразмера АА.
Устройство и работа прибора ПЗО-510
Органы управления, индикации и сигнальные разъемы располагаются на передней панели прибора ПЗО-510. Вся индикация прибора выводится на жидкокристаллический индикатор.

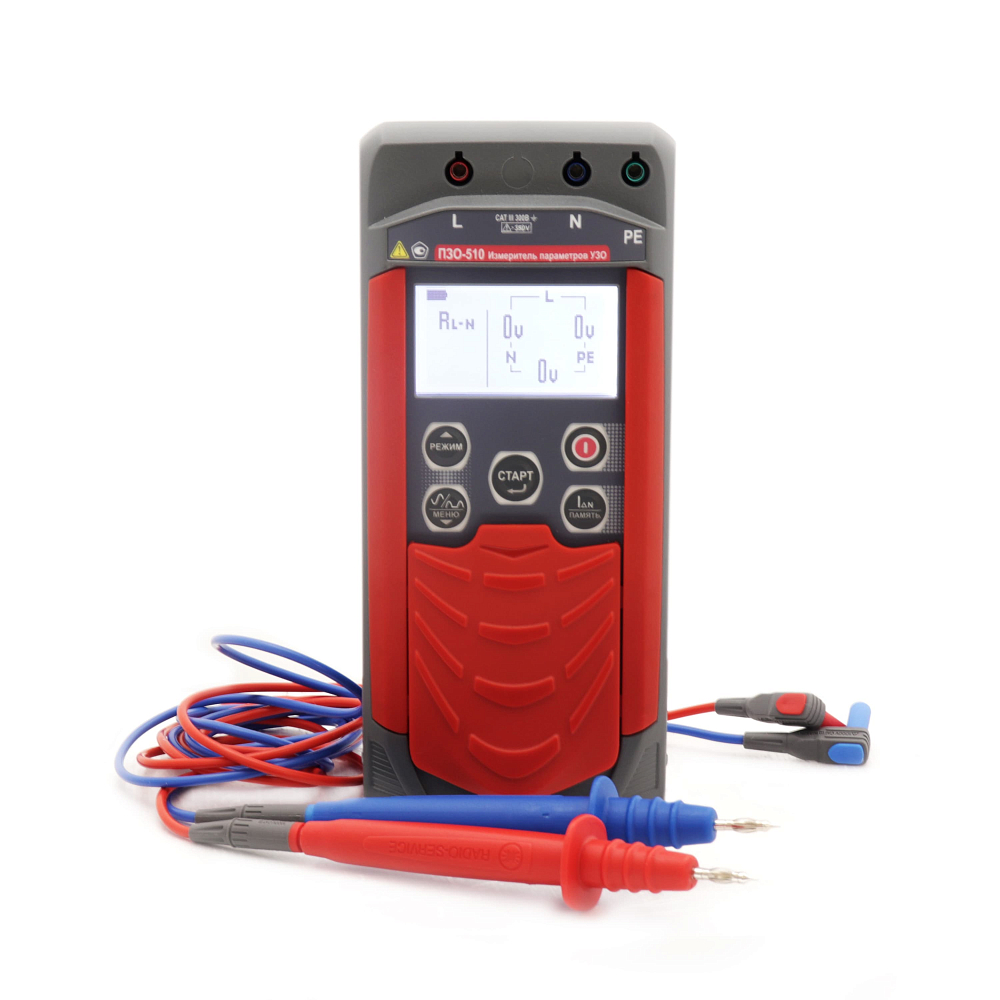

Расположение гнёзд и органов управления ПЗО-510 |
1, 2, 3 – гнезда для подключения кабелей; 4 – жидкокристаллический индикатор; 5 – кнопка включения и выключения прибора; 6 – кнопка выбор номинального тока УЗО; 7 – кнопка начала измерений; 8 – кнопка выбора режима измерений; 9 – кнопка выбора формы измерительного тока. |
При измерении времени отключения УЗО прибор сразу устанавливает ток соответствующей величины. При измерении напряжения прикосновения формируется ток равный 40 % от номинального тока УЗО, измеряется падение напряжения в цепи L-РЕ и далее приводится к 100 % номинального тока УЗО (умножается на 2,5).
При измерении сопротивления петли «фаза-нуль» прибор ПЗО-510 формирует ток до 2,5 А и по падению напряжения в сети вычисляет её внутреннее сопротивление.
