MZC-304 — измеритель параметров цепей электропитания зданий

MZC-304 — измеритель параметров цепей электропитания зданий

MZC-304 — измеритель параметров цепей электропитания зданий


Производитель:
Sonel
Гарантия:
36 мес.
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение и область применения измерителя параметров цепей электропитания зданий MZC-304:

Приборы серии MZC – это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.

Прибор MZC-304 рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Особенности измерителя параметров цепей электропитания зданий MZC-304:

  • Измерение действующего значения фазного и междуфазного напряжения переменного тока;
  • Измерение частоты переменного тока
  • Измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Измерение сопротивления защитных проводников;
  • Измерение электрического сопротивления малым током (металлосвязь);
  • Вычисление активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • Вычисление силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  • Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений).
  • Сохранение и передача в компьютер данных измерений и вычислений.

Технические характеристики измерителя параметров цепей электропитания зданий MZC-304:

Измерение напряжения переменного тока (True RMS)
Диапазон Разрешение Основная погрешность
0,0...299,9 В 0,1 В ± (2% и. в. + 6 е. м. р.)
300...500 В 1 В ± (2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение частоты
Диапазон Разрешение Основная погрешность
45,0...65,0 Гц 0,1 ± (0.1% и. в. + 1 е. м. р.)
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерение частоты
Диапазон измерения согласно IEC 61557
Провод измерительный Диапазон ZS
1,2 м 0,13...1999 Ом
5 м 0,17...1999 Ом
10 м 0,21...1999 Ом
20 м! 0,29...1999 Ом
WS-01, -05 0,19...1999 Ом
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон Разрешение Основная погрешность
0...19.99 Ом 0.01 Ом ± (5% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
Номинальное напряжение сети UnL-N/ UnL-L 220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L)
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Максимальный измерительный ток для 230В 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон Разрешение Основная погрешность
0...19,99 Ом 0.01 Ом ± (5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом 0,1 Ом
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA
Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
Диапазон Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ± (6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ± (6% и. в. + 5 е. м. р.)
200...1999 Ом 1 Ом
Без отключения УЗО с IΔn ≥ 30 мA
Номинальное напряжение сети Un 220 В, 230 В, 240 В
Рабочий диапазон напряжений 180…270 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
Диапазон Разрешение Основная погрешность
0..19,99 Ом 0,01 Ом ±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом 0,1 Ом ±(6% + 5 е. м. р.) от ZS
Рассчитывается и отображается для ZS < 200 Ом
Ток короткого замыкания IK петли
Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В
Диапазон Разрешение Основная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ± 200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
Диапазон Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ± (2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...400 Ом 1 Ом
Напряжение на разомкнутых измерительных проводниках 4…9 В
Выходной ток при R<2 Ом мин. 200 мA (ISC: 200..250 мA)
Компенсация сопротивления измерительных проводников Есть
Измерение двунаправленным током Есть
Измерение активного сопротивления малым током
Диапазон Разрешение Основная погрешность
0,0...199,9 Ом 0,1 Ом ± (2% и. в. + 3 е. м. р.)
200...1999 Ом 1 Ом
Напряжение на разомкнутых измерительных проводниках 4…9 В
Выходной ток < 8 мA
Звуковая индикация при сопротивлении 30 Ом ± 50%
Компенсация сопротивления измерительных проводников Есть
Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP65
Питание измерителя щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры 220×98×58 мм
Масса измерителя около 1 кг
Температура хранения –20...+70° C
Рабочая температура 0...+50° C
Время до самовыключения (Auto-OFF) устанавливается в меню прибора
Количество измерений Z (для щелочных батареек) >5000 (2 измерения в минуту)
Память результатов измерений 990 ячеек, 10000 результатов
Интерфейс радиоканал OR-1
Наименование Описание Фото Количество Индекс
1 MZC-304 - измеритель параметров цепей электропитания зданий Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. 1 WMRUMZC304

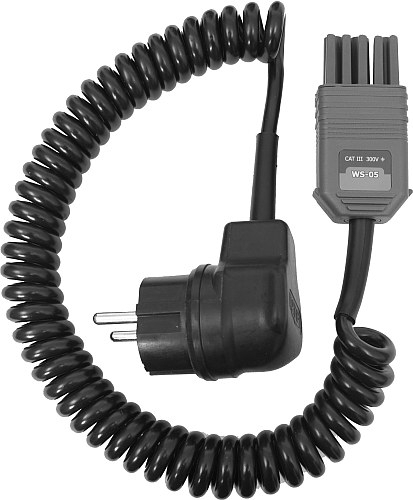

2 Адаптер WS-05 с сетевой вилкой UNI-SCHUKO Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам. 1 WAADAWS05
3 Беспроводной интерфейс OR-1 (USB)

Интерфейс для подключения к ПК: USB, рабочий диапазон частот: от 433,05 МГц до 434, 79 МГц, максимальная мощность: < 1 мВт,  скорость передачи: 115 кБ/c, максимальный радиус действия: < 5 м, габаритные размеры: 78×23×14,5 мм, масса: 20 г, рабочая температура: от 0 до 40 градусов, влажность: до 80 %.

1 WAADAUSBOR1
4 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROYE20K02
5 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBUOGB1
6 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB1
7 Крепеж «Свободные руки» Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZUCH1
8 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BUBB

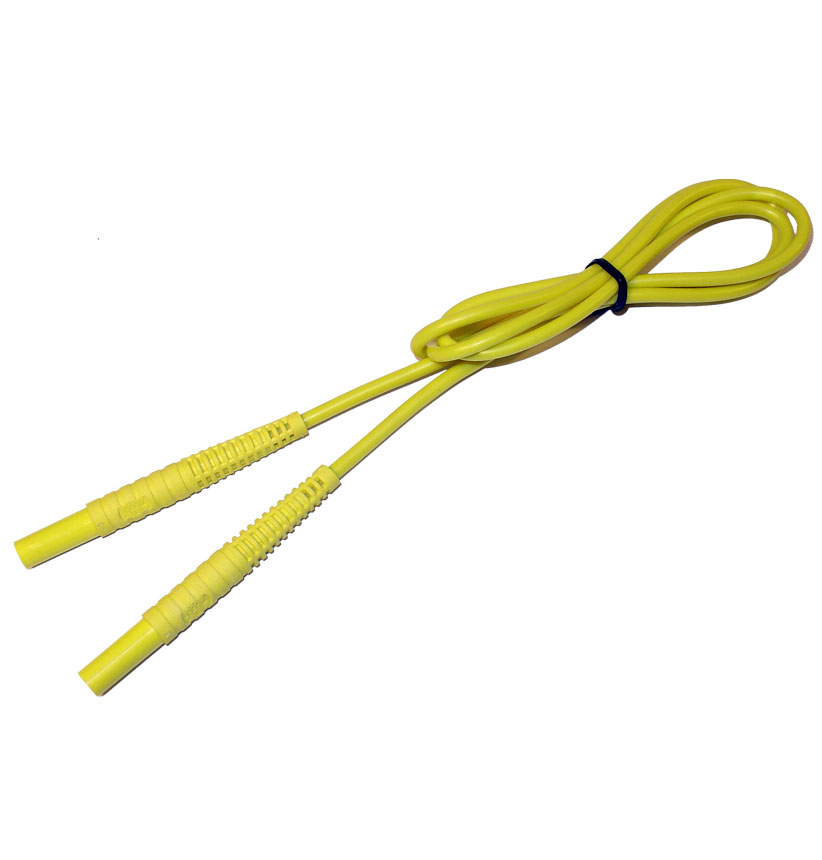

9 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB

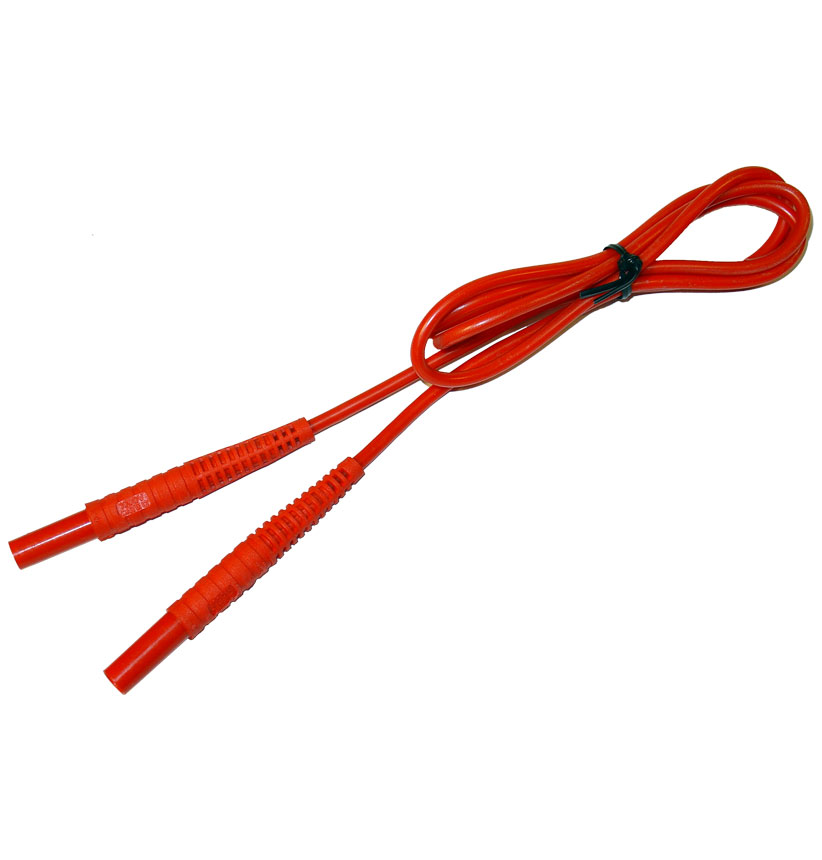

10 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
11 Ремень для переноски прибора M1 Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. 1 WAPOZSZE4
12 Футляр М6 Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700. 1 WAFUTM6
13 Элемент питания алкалиновый 1,5V AA LR6 Предназначен для питания измерителей типа MIE-500, MRP-120, MRP-200, MZC-303E, MZC-300, MIC-3, REN-700. 4 #
