Назначение:

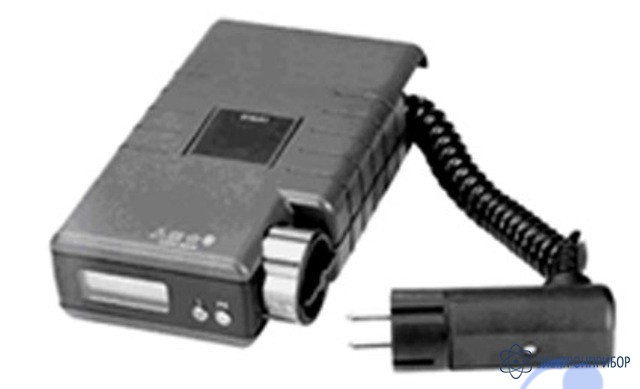

Прибор ЕР180 предназначен для измерений в сетях переменного тока с фазным напряжением 220 В, частотой 50 Гц с глухозаземленной нейтралью питающего трансформатора:
- среднеквадратического значения напряжения переменного тока между фазным и нулевым рабочим или между фазным и нулевым защитным проводниками;
- сопротивления цепи между фазным и нулевым защитным проводником без отключения напряжения в электрической сети.
Питание прибора ЕР180 осуществляется от измеряемой электрической сети. Прибор позволяет проводить измерения как по трехпроводной (в электорозетках), так и по двухпроводной (в электророзетках и на электроустановках) схеме.
Принцип работы прибора ЕР 180 основан на измерении падения напряжения на известном сопротивлении при протекании заданного тока. Ток через измеряемую цепь протекает в течение 10 мс, поэтому это не приводит к перегреву цепи и срабатыванию автоматов защиты (кроме УЗО).
Прибор ЕР 180 внесен в Государственные реестры средств измерительной техники:
- Украины под номером У1304-00;
- Российской федерации под номером 21399-01;
- Республики Беларусь под номером РБ 03 13 1648 02.
