Описание АВИМ-65П
Аппарат испытания жидких диэлектриков АВИМ-65П – позволяет проводить испытания диэлектрической прочности жидких диэлектриков согласно ГОСТ 6581-75. Информация о ходе испытаний представлена на графическом дисплее. Аппарат имеет в своем составе магнитную мешалку, «быстрое реле» с временем срабатывания менее 100 мкс, содержит архив испытаний на 2000 результатов, производит расчет параметров испытаний согласно ГОСТ 6581-75.

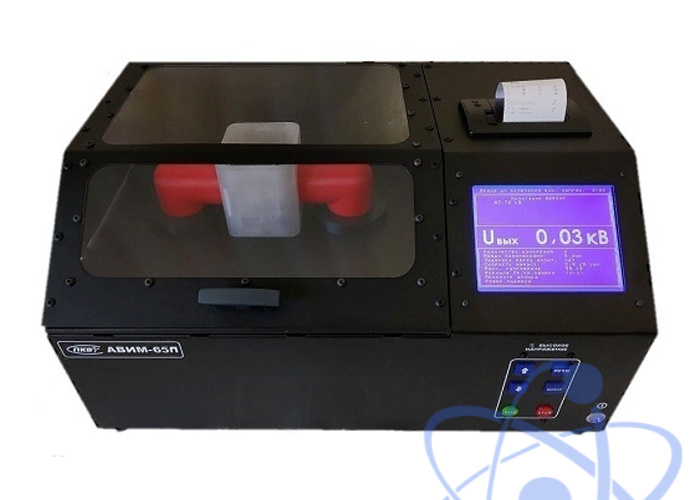

Аппарат АВИМ-65П представляет собой переносной прибор со встроенным принтером. На верхней стороне аппарата расположена прозрачная крышка, за которой находятся высоковольтные электроды. На эти электроды устанавливается ёмкость с испытуемым диэлектриком. Сетевой предохранитель, зажим заземления и разъём для подключения сети находятся на задней стенке аппарата. Выключатель питания аппарата и органы управления аппаратом и средства индикации расположены на передней панели аппарата.
Работа испытательного аппарата АВИМ-65П
После того как крышка закрыта и нажата кнопка "ПУСК" процесс испытания происходит автоматически в соответствии со сделанными установками в меню. Для удаления продуктов разложения из межэлектродного пространства в паузах между измерениями включается магнитная мешалка.
Предусмотрена возможность паузы нарастания испытательного напряжения с целью фиксации на некоторое время высокого напряжения на электродах.
После того как испытание закончено, раздаётся звуковой сигнал. Автоматически рассчитываются статистические параметры испытания, т.е. среднее арифметическое значение пробивного напряжения, средняя квадратическая ошибка и коэффициент вариации, которые выводятся на дисплей аппарата.
В памяти аппарата хранится информация о последних проведенных испытаниях. Эту информацию можно вывести на дисплей. В верхнее окно на дисплее выводятся результаты испытания, а в нижнее окно меню выводятся параметры, которые были установлены при проведении этого испытания. При включении аппарата на дисплей выводится информация о последнем проведённом испытании.
Особенности аппарата испытания диэлектриков АВИМ-65П:
- Встроенный принтер — печать на термобумаге шириной 57 мм (стандарт 57мм*30м).
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
- По умолчанию объем пробы для испытаний 400 мл
- Отсутствие нагара, схема быстрого гашения искрового разряда
- Журнал с результатами испытаний сохраняется в приборе
- Защита экрана и отсека испытаний — поликарбонат с защитным покрытием
- Автоматический режим работы
