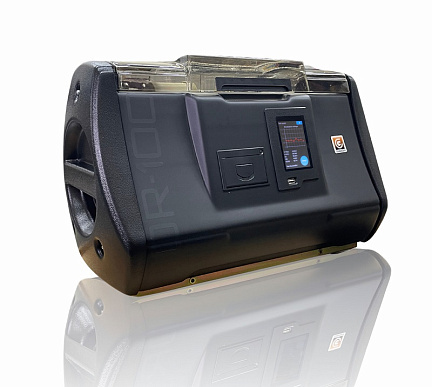

TOR-100 — Измерительный прибор для трансформаторного масла


Производитель
Гарантия
12 мес
Межповерочный интервал
12 мес

Под заказ

6 320 000 ₸Цена с НДС

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Тестер TOR-100 предназначен для определения напряжения электрического пробоя трансформаторного масла и других жидких диэлектриков в соответствии с IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Данный список стандартов может дополняться и модифицироваться как с учетом пожеланий клиентов, так и с появлением новых версий стандартов.

Принцип работы

Рабочим ядром тестера являются высоковольтный трансформатор и электронные модули. Принцип работы прибора состоит в постепенном подъеме напряжения на вторичной обмотке высоковольтного трансформатора от нулевого до максимального значения, или до значения, при котором произойдет пробой жидкого диэлектрика, налитого в измерительную ячейку, установленную на высоковольтные контакты трансформатора, являющиеся частью его выходных электродов.

Подъем напряжения на высоковольтных контактах вторичной обмотки трансформатора происходит за счет постепенного повышения напряжения на первичной обмотке при подаче на нее синусоидального напряжения с управляемого задающего инвертора.

Преимущества

  • автоматизированное и точное измерение пробивного напряжения до 100 кВ;
  • мгновенное (4 мкс) отключение испытательного напряжения при пробое;
  • есть встроенный принтер, можно распечатывать результаты измерений;
  • есть USB-разъем для подключения флэш-накопителя. Можно записывать информацию из архива данных испытаний для дальнейшей перезаписи на компьютер;
  • прост и удобен в эксплуатации и обслуживании.









Параметр

Значение

1 Рабочее напряжение переменного тока, В

85 — 264

2 Частота питающей сети, Гц

48 – 63

3 Потребляемая мощность, ВА

Не более 250

4 Максимальное выходное напряжение, кВ

Синусоидальное, до 100 кВ RMS.

5 Погрешность измерения выходного напряжения

±1 %

6 Скорость нарастания напряжения, кВ/с

От  0,1 до 5

7 Разрешение при отображении выходного напряжения, В

100

8 Время отключения высокого напряжения после пробоя, мкс

10 макс,

4 типовое.

9 Объем измерительной ячейки, см3

500

10 Диапазон измерения температуры окружающей среды, °С

0 — 100

11 Разрешение при измерении температуры, °С

1

12 Встроенный принтер

да

13 Рабочая температура, °С

0 — 50

14 Температура хранения, °С

От – 20 до + 60

15 Относительная влажность, %

До 90 без конденсации

16 Атмосферное давление, мм. рт. ст.

630 — 800

17 Габаритные размеры, мм
— длина

510

— ширина

350

— высота

300

18 Масса, кг, не более

29,6
