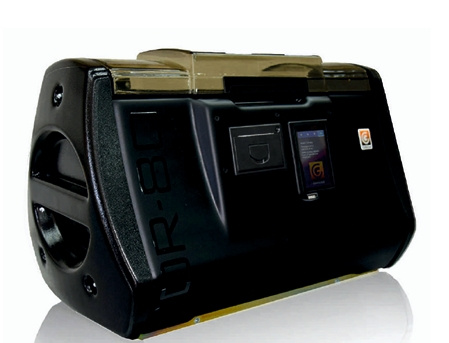

Назначение прибора для измерения напряжения пробоя жидких диэлектриков TOR-80:
Прибор TOR-80 предназначен для определения напряжения электрического пробоя трансформаторного масла и других жидких диэлектриков в соответствии с IEC 60156, ASTM D877, ASTM D1816, ГОСТ 6581. Он представляет собой полностью автоматическое устройство, обеспечивающее выполнение тестирования согласно процедурам, определяемым данными стандартами, а также согласно процедурам пользователя, задаваемым в соответствующем разделе меню установки.
Принцип работы прибора для измерения напряжения пробоя жидких диэлектриков TOR-80:
Рабочим ядром прибора являются высоковольтный трансформатор и электронные модули. Принцип работы прибора состоит в постепенном подъеме напряжения на вторичной обмотке высоковольтного трансформатора от нулевого до максимального значения, или до значения, при котором произойдет пробой жидкого диэлектрика, налитого в измерительную ячейку, установленную на высоковольтные контакты трансформатора.
Подъем напряжения на вторичной обмотке трансформатора происходит за счет постепенного повышения напряжения на первичной обмотке при подаче на нее синусоидального напряжения с управляемого задающего инвертора, являющегося одним из электронных модулей.
Управление подъемом напряжения происходит с помощью микроконтроллера, который управляет работой задающего инвертора. Управляемый задающий инвертор работает по командам от модуля управления установки.
При работе прибора переменное (50 – 60 Гц) высокое напряжение с контактов вторичной обмотки через электроды ячейки подается на налитый в чашку ячейки исследуемый жидкий диэлектрик. Пробой происходит между электродами ячейки через пространство, заполненное жидким диэлектриком.
Особенности прибора для измерения напряжения пробоя жидких диэлектриков TOR-80:
- автоматизированное и точное измерение пробивного напряжения до 80 кВ;
- мгновенное (4 мкс) отключение тестирующего напряжения при наступлении пробоя;
- может работать автономно или в сети с передачей результатов на ПК, созданием локальной базы, формированием отчетов, построением графиков и печати результатов;
- есть программное обеспечение для реализации стандартных и пользовательских процедур измерения – прибор можно использовать для научно-исследовательских целей;
- прост и удобен в работе и обслуживании.
