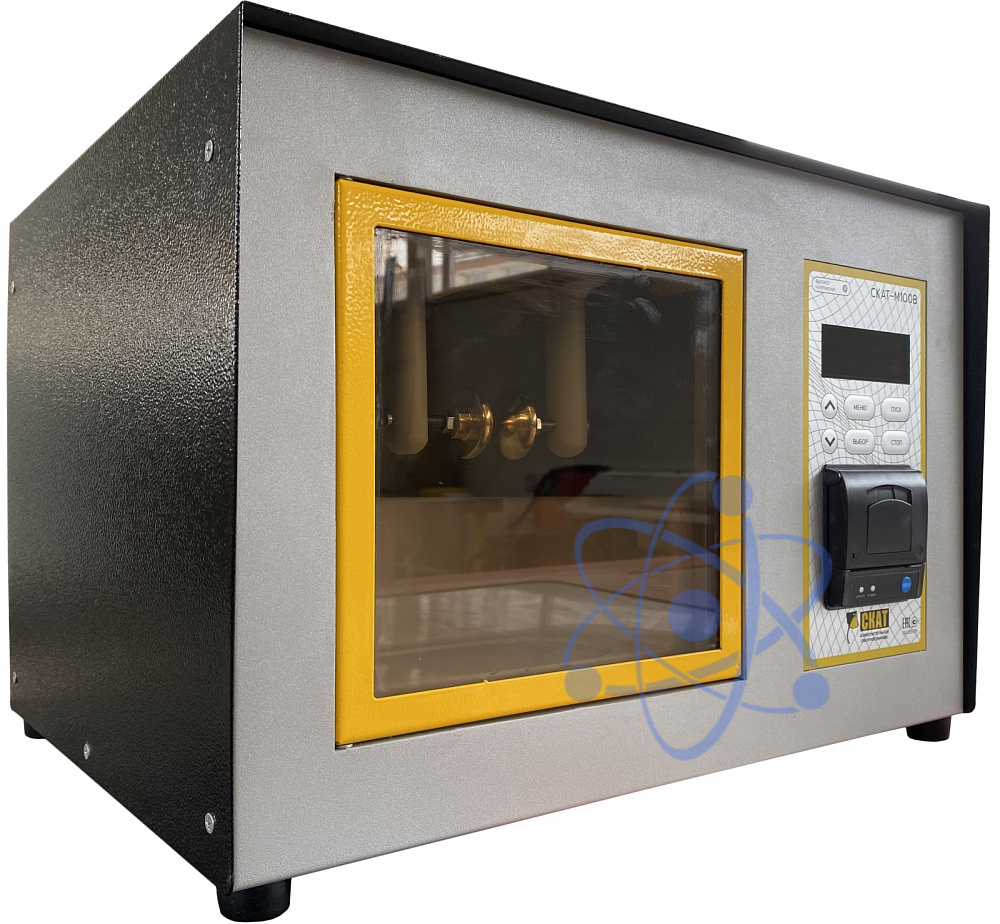

СКАТ-100М В — автоматизированная установка для измерения напряжения пробоя трансформаторного масла и других жидких диэлектриков переменным напряжением 50 Гц по требованиям ГОСТ 6581-75. Для проведения испытаний достаточно установить кювету на подъемный стол и запустить цикл — прибор сам ведет процесс, по завершении выводит результаты на OLED-дисплей (напряжение каждого пробоя, среднее, СКО, коэффициент вариации) и печатает протокол на встроенном термопринтере. Управление доступно как с лицевой панели, так и через ПК по USB: можно удаленно считывать экран и эмулировать клавиатуру, что ускоряет поверку. Конструкция емкости без встроенных электродов упрощает обслуживание; быстродействующее отключение при пробое повышает повторяемость результатов. Металлический корпус снижает электромагнитные помехи, предусмотрено защитное отключение высокого напряжения при открывании дверцы.
Характеристики:
-
Назначение: испытания жидких диэлектриков на пробой переменным напряжением 50 Гц согласно ГОСТ 6581-75.
-
Режим: автоматический; вывод результатов на OLED и печать протокола на встроенном термопринтере; управление также через USB-ПО.
-
Диапазон измерения среднеквадратичных значений U, кВ: 10,0…100,0; дискретность 0,1 кВ; основная относительная погрешность 2,5 %.
-
Частота: 50 Гц; настраиваемый шаг скорости подъема, кВ/с: 0,5 / 1 / 2 / 5.
-
Время отключения при пробое: не более 100 мкс.
-
Интерфейсы и индикация: OLED 4×20 символов; USB для сопряжения с ПК; встроенный термопринтер.
-
Защита и безопасность: защитное заземление; защита от превышения выходного напряжения и перегрузки по току; автоматическое отключение высокого напряжения при открывании дверцы.
-
Питание: 220 В ±10 %; 50 Гц ±0,2 %; потребляемая мощность ≤200 Вт.
-
Габариты и масса: 470×370×315 мм; 38 кг.
-
Условия эксплуатации: +1…+35 °C; относительная влажность до 80 % при +25 °C.
-
Сервис: предусмотрены документы для поверки и ПО для Windows; гарантия 18 месяцев.
