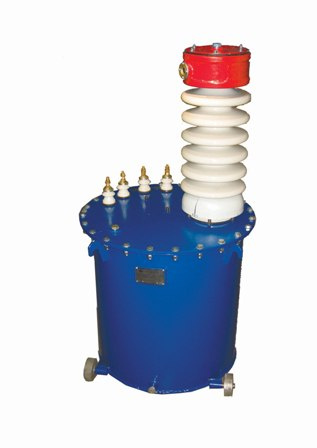

ИОМ 100/25 — испытательный трансформатор

Производитель

Прочие

Гарантия

12 мес

Артикул

37780

Оригинальный прибор

Назначение испытательного трансформатора ИОМ-100/25:

Трансформатор ИОМ-100/25 предназначен для испытания изоляции электрических установок и машин различной мощности приложенным напряжением переменного тока частоты 50 Гц.

Трансформатор предназначен для эксплуатации в районах с умеренным климатом и имеет климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.

Работа трансформатора допускается в следующих режимах:

1) кратковременный режим, предусматривающий проведение одного испытания, состоящего из шести циклов. Каждый цикл – одноминутная нагрузка и трехминутный перерыв. Промежуток между испытаниями 60 минут.

Время, затрачиваемое на подъем и снижение напряжения в одноминутный режим не учитывается.

2) длительный режим, предусматривающий проведение испытания в течение 1 часа.

Перед началом работы на трансформаторе ввод Х обмотки ВН должен быть заземлен.

Технические характеристики испытательного трансформатора ИОМ-100/25:

Параметр		Значение
Основные параметры трансформатора
Мощность, кВ·А	при кратковременном режиме	25
	при длительном режиме	13
Напряжение, кВ	первичной	0,2
	вторичное	100
	измерительной обмотки	0,1
Максимальный ток первичной обмотки, А	при кратковременном режиме	125
	при длительном режиме	65
Максимальный ток вторичной обмотки, мА	при кратковременном режиме	250
	при длительном режиме	130
Максимальный ток измерительной обмотки, мА		50
Схема и группа соединений		1/1-0
Габаритные размеры, мм, не более		Ø=645, H=1300
Масса, кг, не более		300
Охлаждение трансформатора естественное масляное		предварительная выдержка активной части под вакуумом заливка трансформаторного масла под вакуумом

№	Наименование	Количество
1.	Испытатательный трансформатор ИОМ 100/25	1
2.	Паспорт	1
