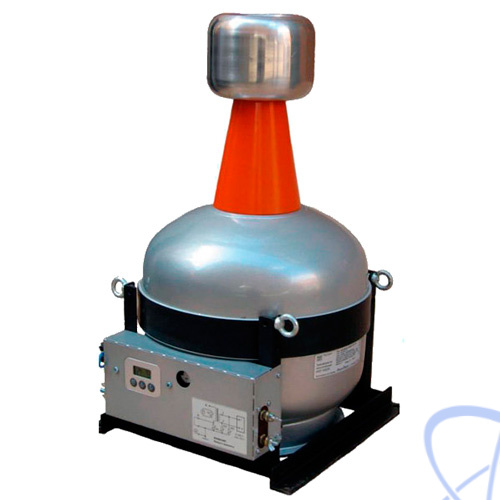

ИОГ-100 — испытательный трансформатор

Производитель

Прочие

Гарантия

12 мес

Артикул

42998

Оригинальный прибор

Назначение испытательного трансформатора ИОГ-100:

Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

Трансформаторы ИОГ-100 поставляются в двух модификациях ИОГ-100/20 и ИОГ-100/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

Технические характеристики испытательного трансформатора ИОГ:

Параметр	Значение
Параметр	ИОГ-150/90	ИОГ-150/18	ИОГ-100/20	ИОГ-100/7,5	ИОГ-50/7,5	ИОГ-20/20	ИОГ-20/7,5	ИОГ-15/15	ИОГ-15/7,5
Номинальное напряжение обмотки ВН, кВ	152	150	100	100	50	20	20	15	15/10*
Максимальное напряжение обмотки ВН при ПВ 10 %, кВ	155	155	105	105	55	21	21	15	15/10*
Испытательное напряжение частоты 50 Гц, кВ	165	165	110	110	55	22	22	16,5	16,5/11*
Номинальное напряжение обмотки низшего напряжения, В	220	220	220	220	220	220	220	220	220
Номинальная частота, Гц	50	50	50	50	50	50	50	50	50
Установившийся ток к.з., А, не менее	-	1,8	2,9	1,4	2,8	11	5,5/6,7	20	6,7/7,5*
Напряжение короткого замыкания Uкз, %	-	6,8	6,7	5,0	3,5	-	-	-	3,5
Минимальная емкость нагрузки, нФ	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Максимальная емкость объекта испытаний, нФ	12,3/24,5**	15	15	15	40	-	220	2000	330
Испытательная мощность, кВА: — длительный режим — повторно-кратковременный режим, ПВ 10 %	<45* 90*	8,5 18	12 20	4,1 7,8	4,4 7,5	12,0 20,0	4,4 7,2	10,0 15,0	4,7 7,4
Максимальная потребляемая мощность, не более, кВА	8,8	14	13,5	5,5	5,5	13,5	4,4	13,5	4,8
Интенсивность собственных ЧР, пКл, не более	-	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0
Номинальное изб. давление элегаза, МПа, не более	0,32	0,32	0,32	0,35	0,30	0,30	0,30	0,30	0,30
Объем для заполнения элегазом, л	-	25	25	15	15	25	15	25	15
Габаритные размеры, мм	-	400x420x1270	400x420x700	350x350x620	350x350x580	400x420x700	350x350x580	400x420x700	350x350x580
Масса, кг	-	95	85	42	38	80	37	80	36

* — Трансформатор имеет две секции обмотки НН. В знаменателе - данные для последовательного включения секций;
** — Для напряжения до 152 кВ, в знаменателе для напряжения до 80 кВ;
*** — Для времени работа/пауза 30/30, в знаменателе - для времени работа/пауза 10/60.

№	Наименование	Количество
1	Испытательный трансформатор ИОГ-100 выбранной модификации	1
