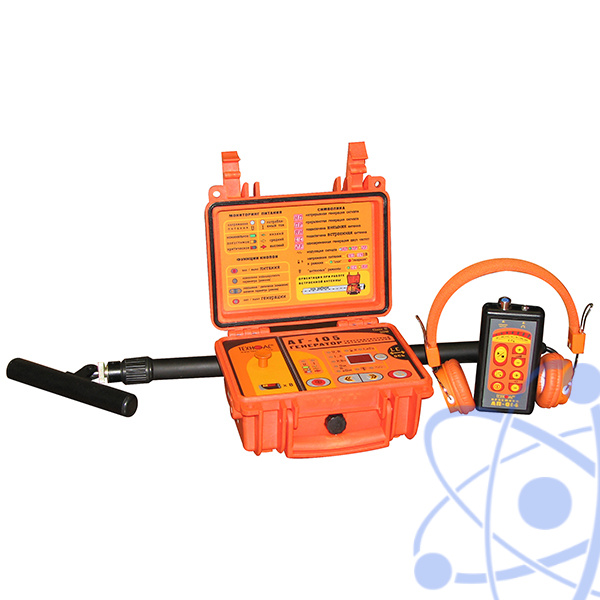

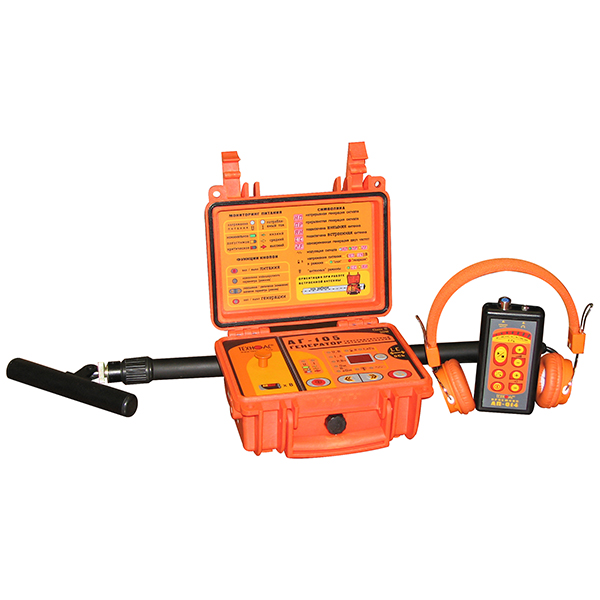

Успех АГ-501 — трассоискатель - купить в Казахстане, цены

Назначение трассоискателя Успех АГ-501:

Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводящих материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;

Определения мест повреждения кабельных линий;

Обследования участков местности перед проведением земляных работ;

Трассировка коммуникаций без непосредственного подключения.

Решаемые задачи трассоискателя Успех АГ-501:

Трассировка кабеля и определение глубины залегания;

Поиск места повреждения силового кабеля;

Поиск металлических трубопроводов и определение глубины залегания;

Поиск мест пересечения трубопроводов и кабеля;

Трассировка и контроль изоляции защитных покрытий газопровода.

Технические характеристики трассоискателя Успех АГ-501:

Параметр	Значение
ПРИЕМНИК АП-014
	Датчики
	ЭМД-247	АД-227
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60 Гц /100 Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц	Не переключаемый диапазон 0,31… 2,00 кГц
«Широкая полоса» (частотный диапазон)	0,05…2,00 кГц	0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB
Визуальная индикация	Светодиодная шкала – 7 значений
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ
	Встроенный излучатель - синтезированный звук ЧМ
Питание	Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее	8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации	-30ºС…+50ºС
Точность определения трассы, м	±0,3
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	145×70×24 мм
Масса электронного блока, не более	0,15 кг
ГЕНЕРАТОР АГ-105
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы	Встроенная передающая антенна «LC»
	Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц
	Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно)
ВЫХОДНЫЕ ПАРАМЕТРЫ ПРИ НАПРЯЖЕНИИ ПИТАНИЯ 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
	3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥	0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
	0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
	40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
	6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания	7…15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)	Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А
	Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)	При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
	При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33»
	Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«Контактное» подключение с «возвратом тока через землю»
	«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«Бесконтактное» подключение с применением внешней передающей антенны «АН»
	«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+50ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
ЭЛЕКТРОМАГНИТНЫЙ ДАТЧИК ЭМД-247
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

№	Наименование	Количество
1	Генератор АГ-105	1
2	Приемник АП-014	1
3	Электромагнитный датчик ЭМД-247	1
4	Головные телефоны	1
5	Сумка	1

Успех АГ-501 — трассоискатель
