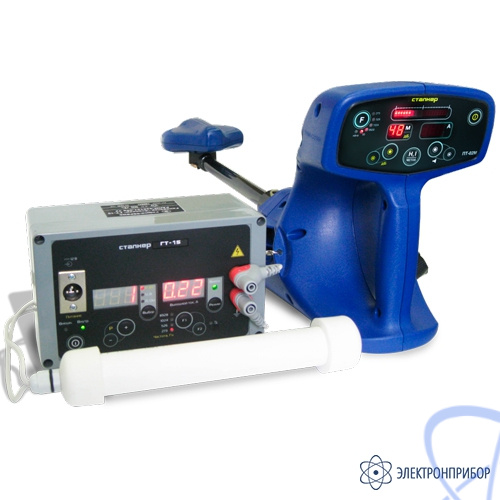

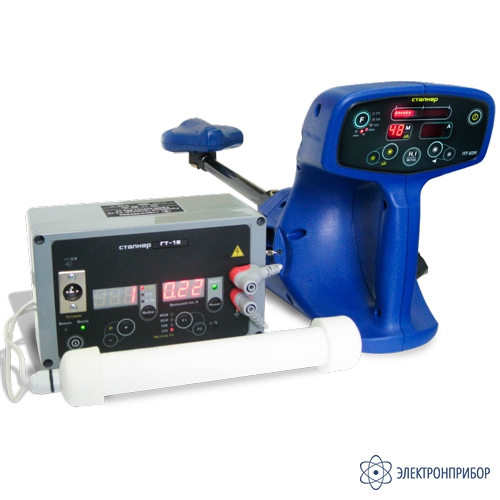

Назначение комплекта Сталкер 15-04:
Комплект предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.
Общие особенности комплекта Сталкер 15-04:
- Высокая скорость фильтрации;
- Поиск коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
- Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
- Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
- Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
- Оптическая и звуковая индикация;
- Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
- Встроенное зарядное устройство;
- Защита встроенного аккумулятора от избыточного разряда;
- Влагозащищенный, ударопрочный корпус (IP42).
Особенности приёмника ПТ-04:
- Одновременное отображение показаний методов минимума и максимума;
- Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения;
- Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений;
- Определение оператора относительно оси трассы при помощи индикатора "влево-вправо";
- Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации;
- Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой, позволяет работать в сложных условиях.
Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).
Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.
Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.
Особенности генератора ГТ-15:
- Максимальная выходная мощность 15 Вт;
- Ступенчатая регулировка мощности;
- Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
- Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация;
- Автоматическое согласование генератора с нагрузкой;
- Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
- Индикация степени разряда аккумуляторов;
- Встроенное зарядное устройство;
- Защита встроенного аккумулятора от избыточного разряда;
- Влагозащищенный, ударопрочный корпус IP44;
- Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.
