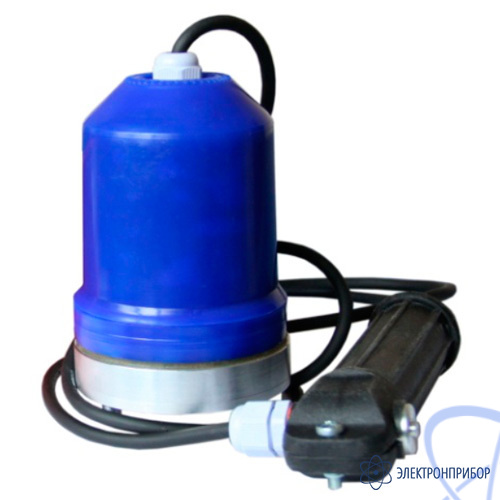

Назначение акустического датчика ПРОБОЙ:
Радиоакустический датчик для поиска искровых разрядов кабеля предназначен для совместной работы с приемником М310 и любым высоковольтным импульсным генератором. Комбинированный сигнал, принимаемый датчиком, позволяет легко ориентироваться относительно кабеля (электромагнитное поле) и точно локализовать место повреждения (звук разряда).
Описание акустического датчика ПРОБОЙ:
При работе импульсного генератора в месте повреждения кабеля возникает искровой пробой, порождающий широкополосный электромагнитный и акустический импульс. Звук разряда в грунте затухает довольно быстро, поэтому позволяет точно локализовать место пробоя, но на небольших расстояниях. Электромагнитный импульс распространяется значительно дальше, кроме того сам кабель при разряде излучает сигнал, что позволяет легко сориентироваться над трассой.
В приёмник М310 (начиная с версии 3.50*) добавлен новый режим** "ПРОБОЙ", позволяющий при помощи радиоакустического датчика прослушивать звуковые сигналы с поверхности грунта и принимать широкополосные электромагнитные импульсы.
На дисплее отображается одновременно 2 сигнала:
- Акустический сигнал "АК";
- Электромагнитный сигнал "ЭМ".
Для эффективной работы, уровень сигнала регулируется в каждом канале отдельно.
Максимальное значение уровня акустического сигнала указывает на место повреждения.
* - Для приёмников более ранних версий работа с датчиком возможна после перепрошивки прибора. В таком случае необходимо выслать нам приёмник, вложив уточнение о необходимости перепрошивки, а при заказе указать, что датчик нужен вместе с перепрошитым приёником.
** - режим возможен только при совместной работе с импульсным генератором высокого напряжения.
