Назначение комплекта Поиск-210Д-2:
Комплекты трассодефектоискателей "ПОИСК-210Д-2" и "Поиск-210Д-2(2)" предназначены для определения трассы (телефонного или силового кабеля, линий трансляционной сети, водо -, газо-, нефтепровода или другой металлической коммуникации), определения глубины залегания коммуникаций, места повреждений изоляции, обрыва или короткого замыкания жил кабеля, а также отбора кабеля из пучка в траншее, колодце, и т.п. В пассивном режиме поиска - без применения генератора - приемник может быть использован для определения трасс силовых и радиотрансляционных кабелей.
Основные функциональные возможности Поиск-210Д-2:

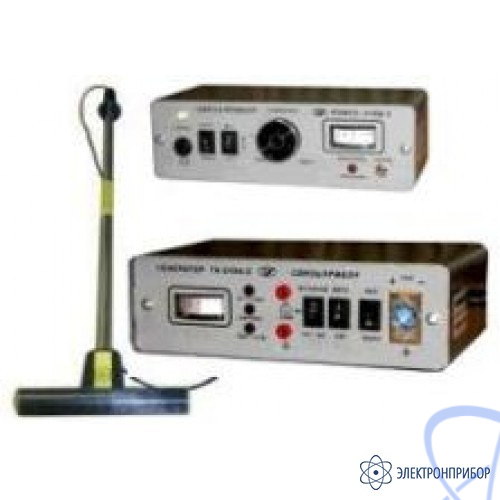

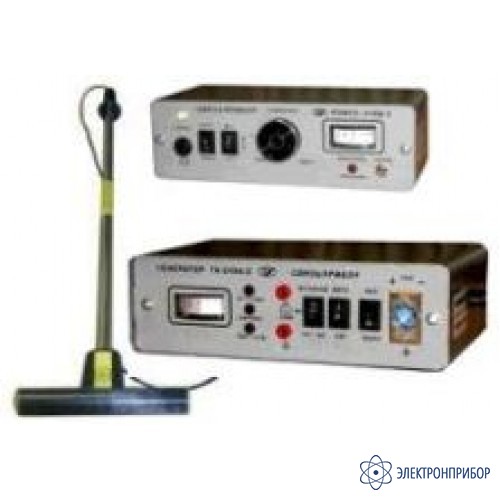

Комплект "ПОИСК-210Д-2" конструктивно состоит из двух блоков: генератора и приемника. Генератор работает одновременно на двух частотах: 273,5 Гц и 2187,5 Гц. На низкой частоте можно уверенно обнаружить неисправность изоляции до 1 МОм и выше. На частоте 2187,5 Гц легко определить трассу. Эта частота хорошо отстроена от помех.
Комплект "ПОИСК-210Д-2 (2)" с двумя приемниками. Наличие в сигнале одновременно двух рабочих частот позволяет работать одновременно двум измерителям: первый определяет трассу приемной антенной на частоте 2187,5 Гц, второй на частоте 273,5 Гц контактными штырями с высокой эффективностью ищет повреждения изоляции. Двум измерителям работать гораздо быстрее и удобнее.
Предусмотрена возможность подачи сигнала от генератора в трассу бесконтактным способом: от катушки-индуктора или индукционных клещей (аналог индукционной рамки).
В пассивном режиме поиска – без применения генератора – приемник может быть использован для поиска кабелей промышленной частоты и сети радиотрансляции, а также трубопроводов и металлических коммуникаций.
"ПОИСК-210Д-2" является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ТИ-05, ТДИ-05М, 3М 2210Е, 3М 2250Е, 3М 2273Е, Hagenuk easyloc и digiloc, Seba Dinatronic FM9800.
Особенности комплекта Поиск-210Д-2:
Генератор:
- Полностью автоматический режим работы;
- Одновременно посылает в линию сигнал на двух частотах, что позволяет одновременно отслеживать трассу и эффективно искать повреждения изоляции;
- Два режима согласования с линией. В первом - мощность автоматически меняется в зависимости от сопротивления нагрузки (2 Вт при 50 Ом, 10 Вт при 1 кОм), что позволяет уверенно работать на длинных трассах. Во втором - мощность фиксирована (2 Вт), что обеспечивает длительную работу от аккумулятора;
- Малогабаритный высокоэффективный внешний индуктор обеспечивает бесконтактное подключение к коммуникации. По желанию заказчика, могут быть поставлены индукционные клещи для бесконтактной подачи в линию более мощного сигнала только в нужный кабель.
Приемник:
- Определение высокоомных повреждений изоляции до 1 МОм и выше;
- Две активные частоты и широкополосный режим;
- Сочетает в себе преимущества индукционного и контактного (контактные щупы) методов поиска неисправностей;
- Обладает высокой помехозащищенностью;
- Работает в автоматическом режиме, не требуя настройки на частоту генератора;
- Стрелочная и звуковая индикация;
- Встроенный аккумулятор на 36 часов непрерывной работы.
