Контур — трассоискатель кабелей и трубопроводов с бесконтактным подключением (мощность 50 Вт)

Производитель

Гарантия

12 мес

Артикул

25733

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение трассоискателя Контур:

Трассоискатель относится к классу индикаторных приборов, построенных на новейшей элементной базе с использованием современной схемотехники, и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

Трассоискатель «Контур» предназначен:

для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты,
для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя,
для определения глубины залегания кабеля и трубопроводов.

Имеет улучшенную тональность звукового сигнала.

Параметр	Значения
Дальность обследования трассы, км	до 5
Погрешность определения планового положения одиночной трассы на глубине залегания 3 м, см	+10
Глубина обнаружения трассы, м	до 10
Погрешность определения высотного положения одиночной трассы, %	±10

Технические характеристики трассоискателя Контур:

Параметр	Значения
Напряжение питания:
генератора от батареи элементов типа 373 (форм-фактор D) либо от внешнего источника питания постоянного тока, В	от 9 до15
приемника от трех элементов типа 316 (АА), В	от 3 до 5
Средний ток потребления, не более, мА:
генератора при напряжении питания (12±0,2) В	400
приемника Контур	6
Габаритные размеры, мм, не более:
генератора	137х212х65
приемника	137х206х65
Масса, кг, не более:
генератора Контур	0,5
приемника (искателя)	0,3
комплекта Контур в футляре	4,0
Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс	от 50 до 100
период следования, мс	от 800 до 1200
частота заполнения, Гц	1000±20
Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0,2) В, не менее, Вт	50
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
в пассивном режиме	100
в активном режиме	50
Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±20
Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц	70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц	50±1
Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц	5
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ	70
Трассоискатель сохраняет работоспособность при воздействии	рабочих температур от минус 20º С до 40º С и относительной влажности 98% при 20ºС

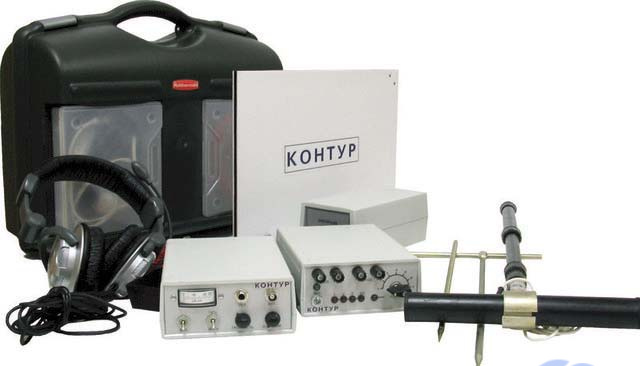

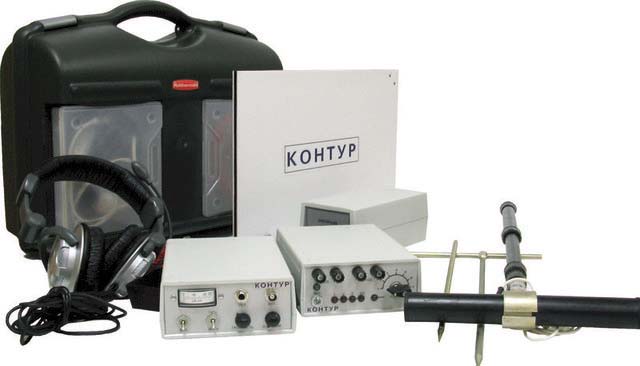

№	Наименование	Количество
1.	Приёмник	1
2.	Генератор	1
3.	Контейнер батарейный	1
4.	Антенна телескопическая	1
5.	Рамка электромагнитная	1
6.	Телефон головной	1
7.	Штырь заземления	2
8.	Контакт магнитный	1
9.	Жгут аккумуляторный	1
10.	Провод 1	1
11.	Провод 2	1
12.	Провод	3
13.	Отвертка	1
14.	Дипломат	1
15.	Паспорт	1
