Назначение:

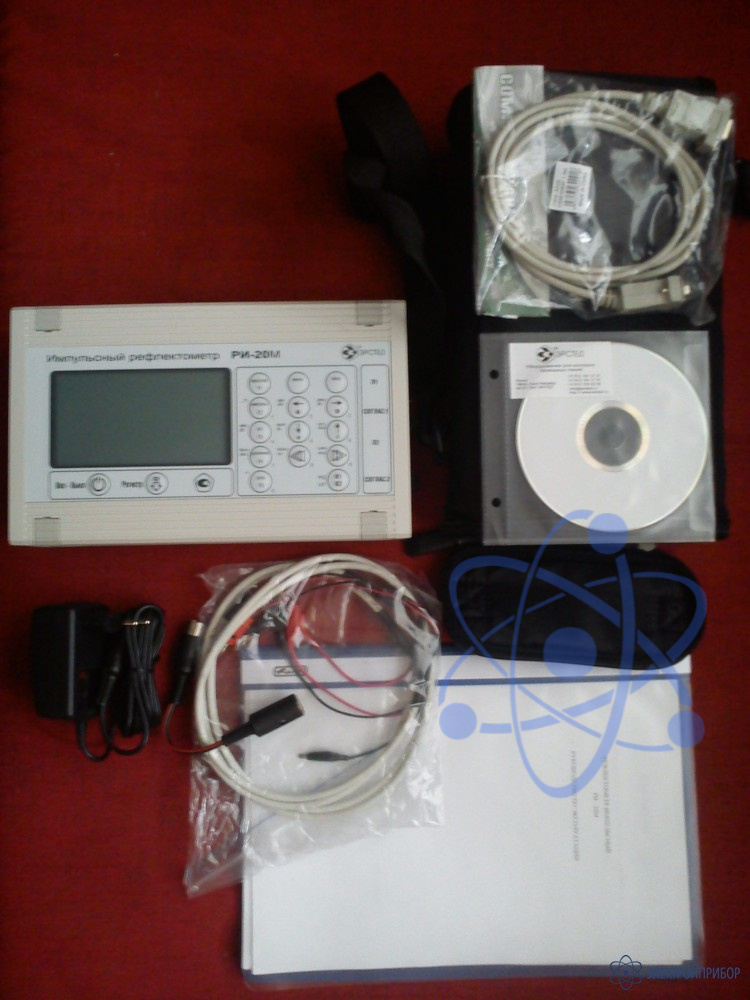

Импульсный рефлектометр РИ-20М является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.
Прибор РИ-20М предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км:
- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение "мерцающих" неоднородностей;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация "битости" пар или оценка взаимного влияния линий
Импульсный рефлектометр РИ-20М является прибором полностью заменяющими по области применения устройства типа РИ-10М1, АЛЬФА-ПРО, Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра) и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 7T, digiflex, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.
Особенности прибора РИ-20М:
Прибор имеет следующие функциональные особенности:
Пользовательский интерфейс:
- отображение рефлектограмм на экране ЖКИ (разрешение 240х128 точки) с возможностью подсветки;
- управление через меню;
- герметизированная клавиатура;
Измерение:
- два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
- измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
- расширенная сетка диапазонов ( 50 м - 50 км );
- высокое разрешение - 25 см на диапазонах до 10 км, до 1 м на диапазонах до 50 км;
- введены специальные режимы для определения "мерцающих неоднородностей";
- многократная лупа (x2 - x128);
- два измерительных курсора;
- цифровая установка параметров контролируемой линии и всех настроек прибора;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы;
Память:
- до 256 рефлектограмм (до 48 000 точек на рефлектограмму) со всеми параметрами измерения и поясняющим текстом;
- высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
- просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память;
- автоматическое сохранение пользовательских настроек при выключении прибора;
Сервисные режимы:
- режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
- режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ1 & ЛИНИЯ2, ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);
- режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить корреллированные помехи (ЛИНИЯ1 - ЛИНИЯ2, ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);
- режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
- режим "ЗАХВАТ" - режим, в котором удается выявить "мерцающие" неисправности;
- режим "КАДР" - позволяет зафиксировать мгновенную рефлектограмму на экране и продолжить наблюдения на ее фоне; позволяет визуально оценить изменчивость сигнала;
- режим "БИТОСТЬ ПАР" - первый канал работает только на передачу; второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
- подавление асинхронных (выбор осреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;
- автоматическое сохранение пользовательских настроек при выключении прибора;
Интерфейс с ПК:
- возможность обмена данными с ПК;
- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм;
- возможность установки свежих версий внутреннего ПО;
Общее:
- питание от встроенного аккумулятора (не менее 5 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
- широкий диапазон рабочих температур: -20 °С ...+40 °С;
- укладочная сумка для транспортировки и работы в полевых условиях;
- масса прибора с аккумулятором не более 2,5 кг.
