РИ-307USBм СТРИЖ — рефлектометр

РИ-307USBм СТРИЖ — рефлектометр


Производитель:
ЭРСТЕД
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение рефлектометра РИ-307USBм СТРИЖ:

РИ-307USBм СТРИЖ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.

Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • Измерение длин кабелей;
  • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • Измерение коэффициента укорочения линии при известной ее длине;
  • Определение характера повреждений.

Импульсный рефлектометр РИ-307USBм СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • Медножильные кабели связи (ТПП, МКС и т.п.);
  • Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • Силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • Воздушные кабельные линии;
  • Компьютерные сети (СКС и т.п.);
  • Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • Для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра РИ-307USBм СТРИЖ:

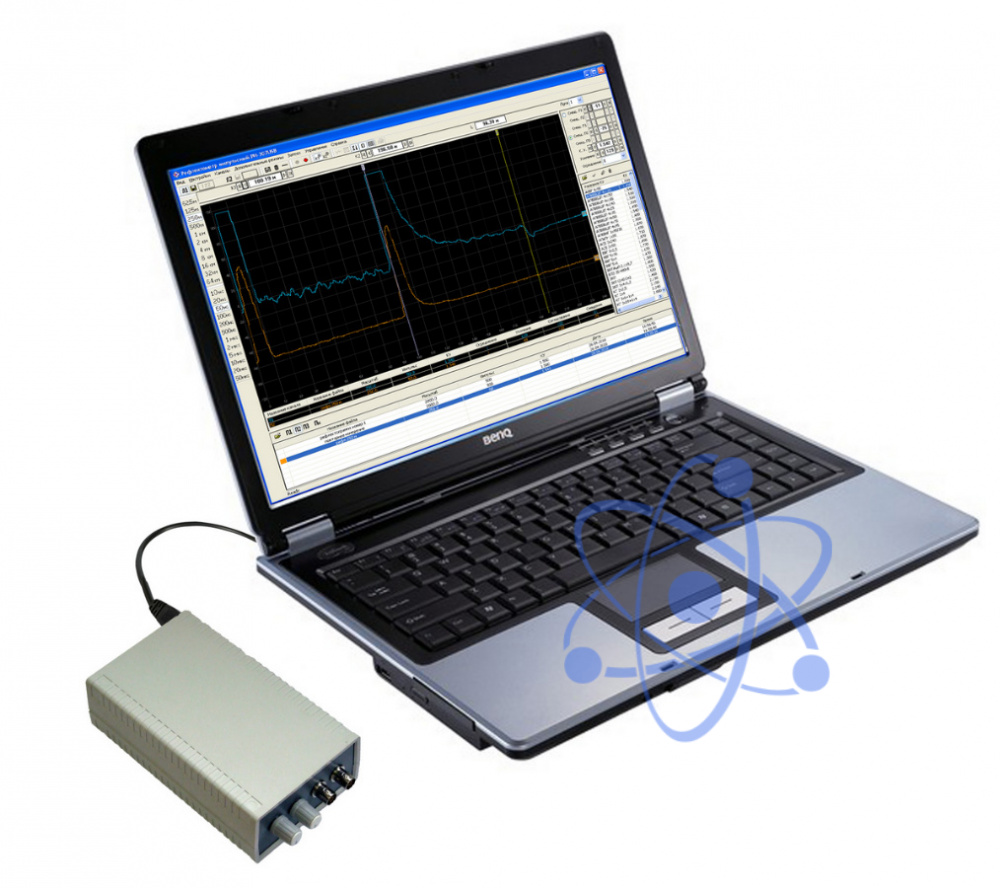

  • Исполнение в виде выносного блока, подключаемого к ПК по USB;
  • Питание по шине USB (не требует аккумуляторов и блока питания);
  • Управление и отображение результатов измерения на персональном компьютере;
  • Два параллельных канала;
  • Измерение в реальном масштабе времени;
  • Максимальная дальность - 64 км;
  • Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
  • Двухкурсорная измерительная система;
  • Возможность детального рассмотрения любого участка рефлектограммы;
  • Подавление асинхронных помех;
  • Режим выявления непостоянных во времени неоднородностей;
  • Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
  • Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
  • Режим регистрации разбитости пар;
  • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

Технические характеристики рефлектометра РИ-307USBм СТРИЖ:

Параметр Значения
Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс)
Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс),
0 – 125 м (0 – 1,25 мкс);
0 - 250 м (0 – 2,5 мкс);
0 - 500 м (0 -5 мкс);
0 - 1000 м (0 - 10 мкс);
0 - 2000 м (0 - 20 мкс);
0 - 4000 м (0 - 40 мкс);
0 - 8000 м (0 - 80 мкс);
0 - 16000 м (0 - 160 мкс);
0 - 32000 м (0 - 320 мкс);
0 - 64000 м (0 - 640 мкс)
Погрешность измерения расстояния от 12,5 см до 8 м в зависимости от поддиапазона измерений.
Диапазон согласованных сопротивлений от 25 Ом до 600 Ом
Длительность зондирующего импульса от 10 нс до 50 мкс
Амплитуда зондирующего импульса не более 10 В
Чувствительность приёмного тракта 1 мВ
Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001
Время непрерывной работы не ограничено
Габаритные размеры 175х95х47 мм
Диапазон рабочих температур от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей не более 0,3 кг
Наименование РИ-307USBм СТРИЖ с базовой версией ПО РИ-307USBм СТРИЖ с расширенной версией ПО
1 Рефлектометр импульсный РИ-307USBм 1 1
2 Кабель USB 2.0 (A – B) 1 1
3 Кабель соединительный 1,5 м 2 2
4 Руководство по эксплуатации РЭ 1 1
5 Сумка для аксессуаров 1 1
6 Диск с базовой версией ПО 1 -
7 Диск с расширенной версией ПО - 1
