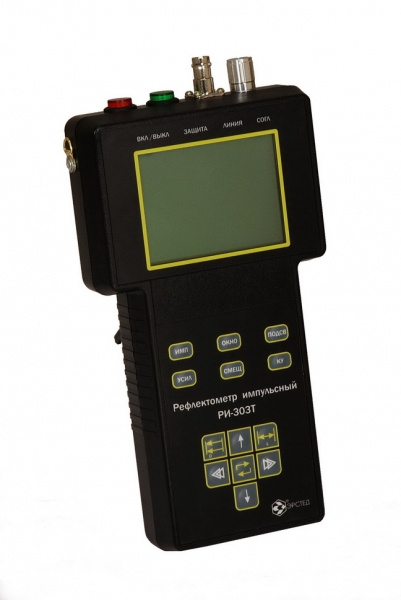

Описание компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:
РИ-303ТМ СТРИЖ - оптимальное решение для оперативного поиска неисправностей в кабельных сетях – предельно простой в управлении и дешевый рефлектометр, имеющий встроенную защиту от напряжения в кабеле.
РИ-303ТМ СТРИЖ имеет два существенных улучшения: добавлена возможность сохранения одной рефлектограммы в памяти прибора с целью сравнения ее с очередной рефлектограммой; значительно расширена входная полоса частот прибор, что позволяет уверенно работать на коротких участках и различать рядом расположенные неисправности на расстоянии между ними до 1,5 – 2 метров.
Небольшие габариты и вес делают РИ-303ТМ СТРИЖ особенно удобным для работы в стесненных условиях кабельных колодцев. А высокие точностные характеристики позволяют эффективно применять его как в ближних, так и в дальних зонах.
РИ-303ТМ СТРИЖ позволяет определять следующие основные повреждения в кабельных сетях:
- Обрывы одной или нескольких жил;
- Короткие замыкания и низкоомные дефекты (менее 10 кОм);
- Дефектные пайки и муфты;
- Неисправные усилители;
- Наличие и место установки ответвителей;
- Замокшие участки или участки с повышенной влажностью.
Назначение компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:
Рефлектометр-тестер РИ-303ТМ СТРИЖ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- Измерение коэффициента укорочения линии при известной ее длине;
- Определение характера повреждений.
Область применения компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:
Рефлектометр РИ-303ТМ СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- Силовые кабели (АСБ, ВВГ, СИП и другие);
- Медножильные кабели связи (ТПП, МКС и другие);
- Кабели сигнализации и управления (СБПЗАВпШп и другие);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и другие);
- Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
- Для определения длины кабеля при его производстве, складировании и торговле.
Особенности компактного рефлектометра-тестера РИ-303ТМ СТРИЖ:
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- Измерение в реальном масштабе времени;
- Максимальная дальность — до 4,8 км;
- Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
- Подавление асинхронных помех;
- Цифровая установка параметров контролируемых линий и всех настроек прибора;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Цифровая индикация расстояния до любого участка рефлектограммы;
- Цифровая индикация расстояния между любыми участками рефлектограммы;
- Встроенная защита входа прибора по напряжению;
- Сохранение рефлектограммы в энергонезависимую память прибора.
