Назнаение защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

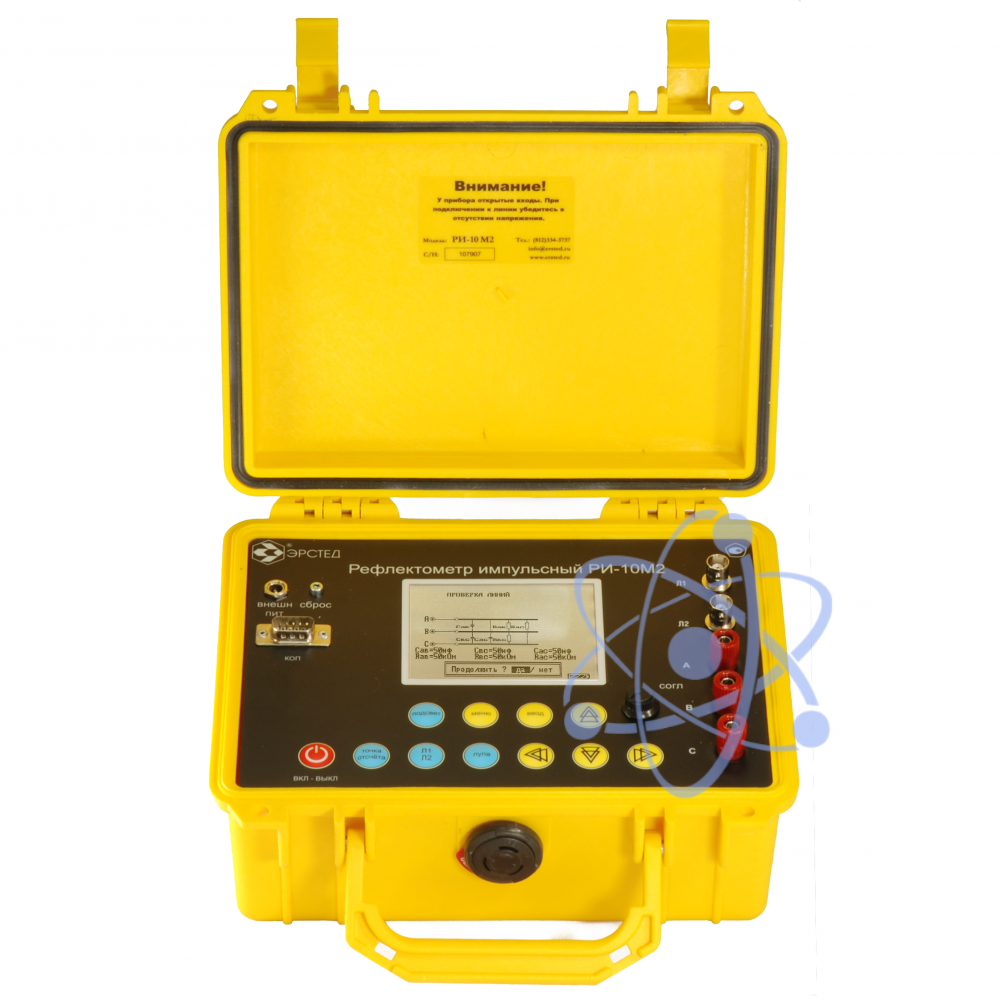

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.
РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.
Типы измерений, обеспечиваемые блоком рефлектометра:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Типы измерений, обеспечиваемые блоком кабельного моста:
- измерение сопротивления шлейфа;
- измерение сопротивления изоляции;
- измерение электрической ёмкости;
- измерение напряжения постоянного и переменного тока;
- определение омической асимметрии жил;
- определение расстояния до места понижения сопротивления изоляции;
- определение расстояния до места обрыва жилы кабеля;
- определение расстояния до места короткого замыкания жил кабеля;
- измерение сопротивления изоляции под напряжением.
Область применения защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:
Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и прочее);
- кабели сигнализации и управления (СБПЗАВпШп и прочее);
- телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
- компьютерные сети (СКС и прочее);
- воздушные кабельные линии;
- силовые кабели (АСБ, ВВГ, СИП и прочее);
Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ?мкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.
Особенности защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:
- измерение симметричных и несемметричных кабелей;
- высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
- возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
- подавление асинхронных помех;
- цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
- встроенная таблица характеристик кабеля (для моста);
- возможность обмена данными с ПК;
- все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
- защищ?нное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).
