Назначение оптического рефлектометра Гамма Лайт:
Рефлектометр оптический Гамма Лайт предназначен для измерения затухания в оптических волокнах и их соединениях, длины и их расстояния до мест неоднородностей оптического кабеля и оптического волокна в волоконно-оптических системах передачи.
Рефлектометр может применяться при производстве оптического волокна и оптических кабелей, а также монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них. Рефлектометр может работать в лабораторных и полевых условиях.
Описание оптического рефлектометра Гамма Лайт:
Принцип действия рефлектометра Гамма Лайт основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния регистрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. В рефлектометре имеется возможность сохранения результатов измерения (рефлектограммы) в виде файлов и передача их в персональный компьютер (ПК) через порт mini USB.
Рефлектометр оборудован визуальным детектором повреждений, работающим на длине волны 650 нм, позволяющим оценить целостность волоконно-оптической линии.

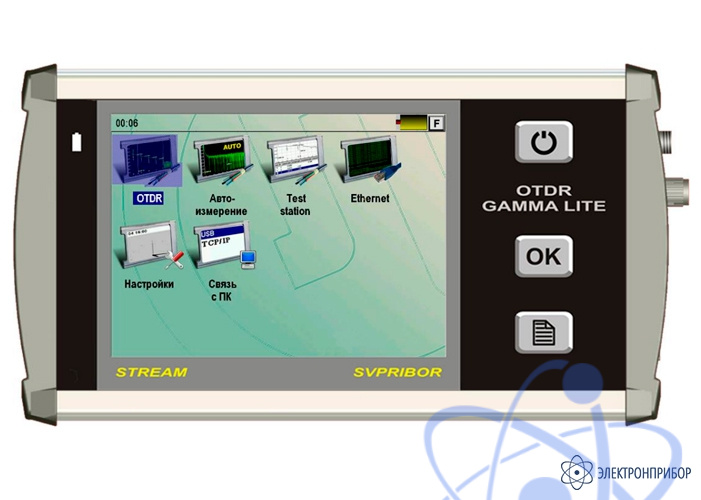

Прибор выполнен в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей.
Особенности оптического рефлектометра Гамма Лайт:
- Цветной сенсорный дисплей 640х480;
- Оптический рефлектометр 1310/1550 нм с оптическим модулем М1;
- Широкий набор специальных функций для измерений, быстрой обработки данных и передачи по локальным и глобальным сетям;
- Автоматические измерения; Смарт-маркер, Test Station;
- Анализ, генерация отчетов;
- Удаленное управление по протоколу TCP/IP;
- USB host: подключение флэш памяти / мышь;
- Двустороннее тестирование линии;
- FTP Интернет сервис;
- Динамический диапазон 34/32 дБ;
- Мертвая зона по затуханию 7 метров;
- По отражению - 3 метра;
- Минимальная дискретность отсчетов 20 см;
- Число точек - до 64 000.
Стандартные функции оптического рефлектометра Гамма Лайт:
- Измерения в ручном и автоматическом режиме;
- Анализ рефлектограмм в автоматическом, полуавтоматическом и ручном режиме;
- Сохранение рефлектограмм в стандарте SOR, спецификация GR-196-CORE OTDR (SR-4731);
- Настройка шаблона имени файла при сохранении, проведение серийных измерений линий нажатием одной кнопки;
- Поддержка двусторонних измерений линий в соответствии с рекомендацией ITU-T G.650;
- Проверка активного волокна и качества соединения прибора с волокном;
- Автоматические измерения на двух длинах волн и сохранение файлов;
- Большой объем памяти для сохранения рефлектограмм, не менее 2 ГБ;
- Порт USB-host для подключения USB-flash накопителей и перемещения файлов или подключения стандартной компьютерной мыши;
- Порт USB-device для подключения к ПК;
- Опция VFL (лазер 650нм).
Специфичные функции оптического рефлектометра Гамма Лайт:
- Измерение линий по шаблонам (сохраненным заранее опорным рефлектограммам). Удобно при периодических проверках линий по системе PASS/FAIL;
- Порт Ethernet для подключения прибора к LAN и WAN сетям, гибкая настройка сетевых параметров;
- Удаленное управление прибором по протоколу TCP/IP со стационарных ПК или мобильных устройств, при помощи ПО "OTDRView" или "Gamma OTDR";
- Автоматическое проведение двусторонних измерений линий в паре двух приборов (MASTER/SLAVE), при подключении приборов к одной TCP/IP сети;
- Возможность подключения к FTP-серверам, для сохранения рефлектограмм. Удобный браузер по папкам и файлам внутри прибора, на подключенном USB-флэш носителе, и на подключенном FTP-сервере;
- Ping - тест удаленного хоста по сети.
