Назначение восьмиканального оптического рефлектометра для систем мониторинга OTDR GammaXM:

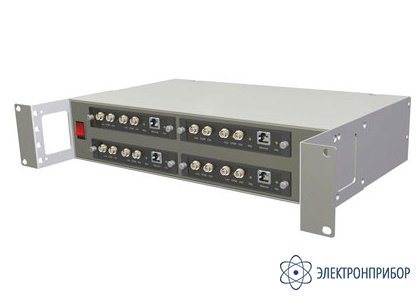

OTDR GammaXM - это восьмиканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для стационарной установки в узлы сети и выполнен в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку.
OTDR GammaXM состоит из четырех сменных модулей OTDR. Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления. Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы. Управление прибором(модулями) а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации сменных модулей осуществляется через встроенный WEBинтрефейс. Предлагается два варианта оптической конфигураций для сменных модулей:
- для мониторинга светлых волокон (LF - Light Fiber);
- для мониторинга темных волокон (DF - Dark Fiber).
Модули для работы на светлом волокне оснащены сквозным каналом и фильтром. На Рис.1 изображены оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF.
Рис.1. Оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF
Модули для работы на темном волокне не имеют сквозного канала и предназначены для подключения к одному концу линии. На Рис.2. изображена оптическая схема одного измерительного канала для модулей 1550 DF.
Рис.2. Оптическая схема одного измерительного канала для модулей 1550 DF
