Назначение нагрузочного трансформатора НТ-2500
Трансформатор нагрузочный НТ-2500 предназначен для прогрузки автоматических выключателей с целью определения токов их срабатывания.
Применение нагрузочного трансформатора НТ-2500
- Испытания низковольтных силовых выключателей первичным током
- Проверка характеристик токовых защит низковольтных силовых выключателей
- Тестирование токовых защит прямого действия первичным током
- Проверка первичного и вторичного электрооборудования различного применения. в допустимых диапазонах тока и мощности
Преимущества нагрузочного трансформатора НТ-2500
- Высокая надежность и доступная цена
- Отсутствие тиристорных регуляторов позволяет на выходе получать синусоидальный форму, что обеспечивает условие точных измерений величины выходного тока
- Возможность эксплуатации как в помещении, так и на открытом воздухе
- Небольшой вес и компактная конструкция позволяют быстро перемещать на небольшие расстояния
- Адаптированы к жестким условиям эксплуатации. Имеют мягкие резиновые уплотнители и эластичные колеса, что значительно снижают и гасят мелкую вибрацию и тряску в составе автоэлектролаборатории
- Гибкий токовод вторичной обмотки 240кв мм длиной 2 метра с наконечниками (в комплекте) дает возможность прогружать оборудование на месте, без демонтажа, что снижает трудозатраты наладочного персонала.
Конструкция и принцип действия нагрузочного трансформатора НТ-2500

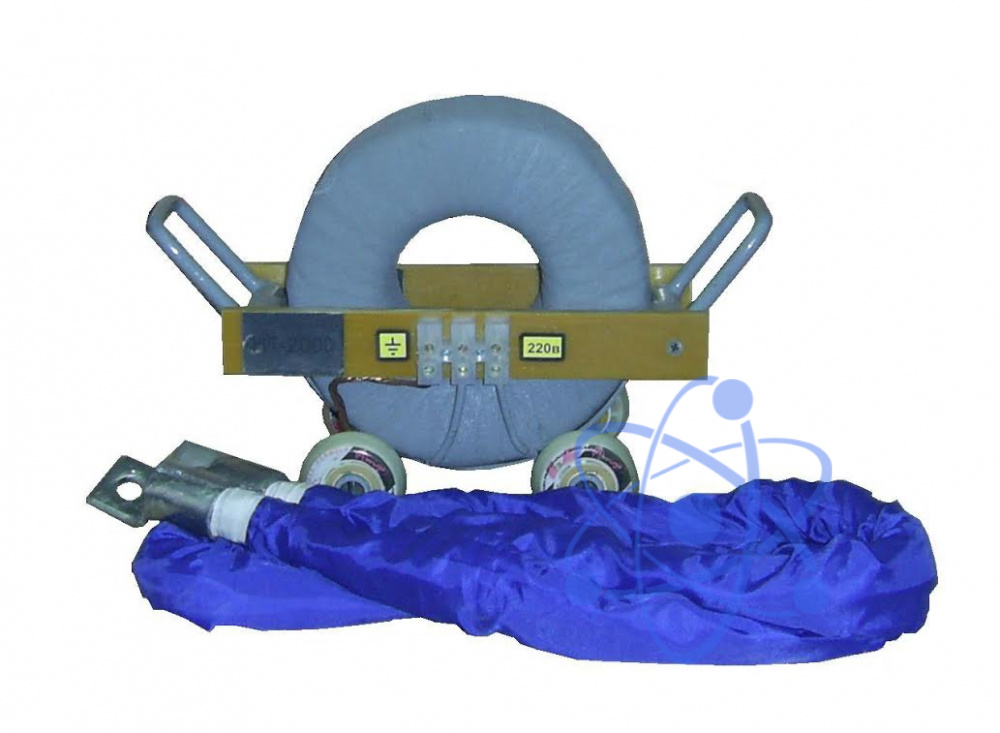

Конструктивно нагрузочный трансформатор НТ-2500 представляет собой торроидальный трансформатор, первичная обмотка которого намотана на трансформаторном сердечнике, а вторичная представляет собой один виток многожильного медного провода сечением 200мм² с наконечниками, обтянутого матерчатым чехлом и пропущенным через окно в сердечнике трансформатора НТ-2500. Трансформатор НТ-2500 закреплен на тележке с двумя ручками для переноски.
Принцип действия нагрузочного трансформатора НТ-2500 заключается в следующем. Сетевая обмотка трансформатора, через регулировочное устройство (автотрансформатор), позволяющее изменять напряжение на первичной и соответственно на вторичной обмотках трансформатора, подключается к питающей сети. Испытуемое устройство (контакты автоматического выключателя) подключается к клеммам вторичной обмотки. Величина тока протекающего через контакты замеряется с помощью трансформатора тока, токоизмерительных клещей, амперметром или применить Пояс Роговского. С целью получения максимального тока при подсоединении НТ-2500 к нагрузке, старайтесь расположить прямой и обратный провод как можно ближе друг к другу.
